| Brand Name: | GEZHI or OEM |
| شماره مدل: | NGS/GPON-SA |
| مقدار تولیدی: | 1PC |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

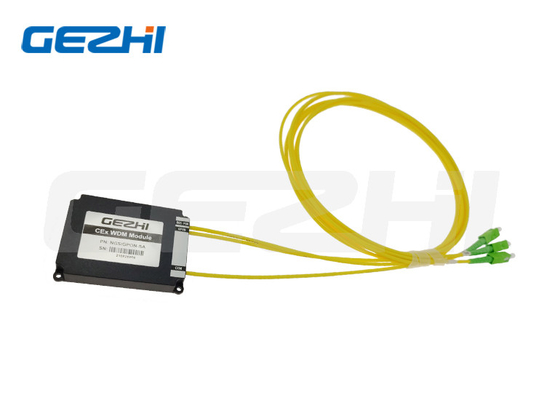

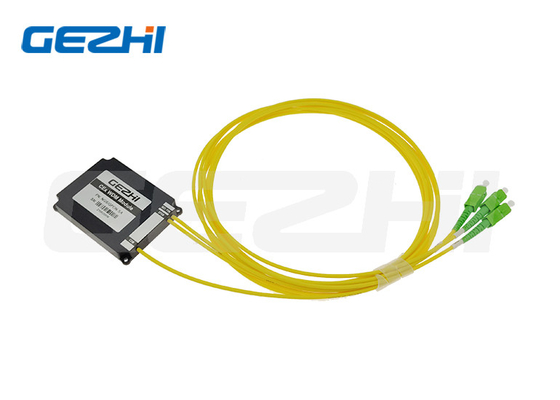

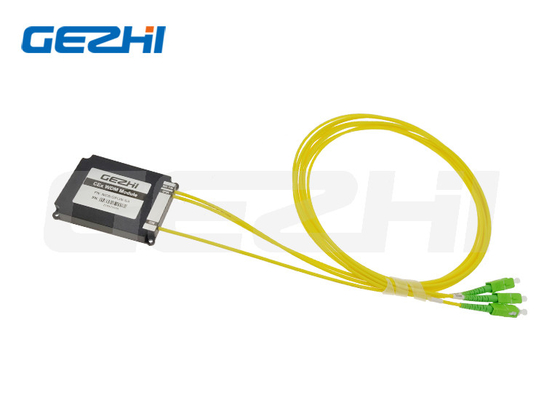

ماژول CEx WDM1r سازگار با RoHS، NGS-PON GPON برای شبکه های مخابراتی نوری
توضیحات محصول
عنصر همزیستی (CEx) چندگانه xWDM / xPON یک دستگاه WDM واحد برای ترکیب خدمات FTTH G-PON فعلی با فناوری های XGS-PON و Next Generation NG-PON2 است.طول موج های تامین اضافی با عنصر همزیستی شامل RF است، نقطه به نقطه (PtP) ، و نظارت OTDR.این مطابق با ITU-T G است.984.5.
اجزای با کیفیت بالا ثبات بسیار بالایی را در عملکرد چندگانه xWDM / xPON در کل طیف طیف و ثبات حرارتی کامل تضمین می کنند. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedاجزای نوری برتر و اتصال با کیفیت بالا عملکرد برتر، کمترین از دست دادن و قابلیت اطمینان شبکه قوی را تضمین می کنند.
|
ویژگی ها از دست دادن ورودی کم جداسازی کانال بالا تطابق با RoHS در دسترس با قابلیت های سفارشی |
برنامه های کاربردی سیستم های WDM سیستم PON شبکه های دسترسی FTTH شبکه های مخابراتی نوری |
طول موج مولتی پکسسر Elemet (CEx) همزیستی
| پروتکل/خدمات | طول موج |
| باند G-PON | ۱۲۹۰ تا ۱۳۳۰، ۱۴۸۰ تا ۱۵۰۰nm |
| باند XGS-PON | 1260~1280، 1575~1580nm |
| باند NG-PON2 | ۱۵۲۴ تا ۱۵۴۴، ۱۵۹۶ تا ۱۶۲۵ |
| باند ویدئوی RF | ۱۵۴۰ تا ۱۵۶۵nm |
| باند PtP WDM-PON | 1610 ~ 1625nm |
| باند مانیتور OTDR | 1640 - 1660nm |
مشخصات
| دستگاه CEx Multiplexer | پروتکل/خدمات | دامنه طیف | حداکثر از دست دادن ورودی | انزوا |
| CEx01 | GPON | 1290-1330 و 1480-1500nm | 0.8دبي | ≥30dB |
| NGA | 1260-1280 و 1572-1650nm | 1.0دبی | ≥16dB | |
| CEx02 | GPON | 1290-1330 و 1480-1500nm | 0.8دبي | ≥30dB |
| XGS-PON | 1260-1280 و 1575-1580nm | 1.1دبی | ≥30dB | |
| CEx03 | GPON | 1290-1330 و 1480-1500nm | 0.8دبي | ≥30dB |
| XGS-PON | 1260-1280 و 1575-1580nm | 1.1دبی | ≥30dB | |
| NG-PON2 | 1524-1544 و 1596-1625nm | 1.4دبي | ≥16dB | |
| CEx04 | GPON | 1290-1330 و 1480-1500nm | 0.8دبي | ≥30dB |
| XGS-PON | 1260-1280 و 1575-1580nm | 1.1دبی | ≥30dB | |
| NG-PON2 | 1524-1544 و 1596-1625nm | 1.4دبي | ≥25dB | |
| CEx05 | GPON | 1290-1330 و 1480-1500nm | 0.8دبي | ≥30dB |
| XGS-PON | 1260-1280 و 1575-1580nm | 1.1دبی | ≥30dB | |
| ویدیوی رادیویی | 1540-1565nm | 1.4دبي | ≥30dB | |
| CEx06 | GPON | 1290-1330 و 1480-1500nm | 0.8دبي | ≥30dB |
| XGS-PON | 1260-1280 و 1575-1580nm | 1.1دبی | ≥30dB | |
| ویدیوی رادیویی | 1540-1565nm | 1.7دبي | ≥30dB | |
| نظارت بر OTDR | 1640-1660nm | 1.4دبي | ≥30dB | |
| CEx07 | G-PON | 1290-1330 و 1480-1500nm | 0.8دبي | ≥30dB |
| XGS-PON | 1260-1280 و 1575-1580nm | 1.1دبی | ≥30dB | |
| NG-PON2 | 1524-1544 و 1596-1625nm | 1.4دبي | ≥25dB | |
| ویدیوی رادیویی | 1540-1565nm | 2.0دبی | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 1.7دبي | ≥30dB | |
| CEx08 | G-PON | 1290-1330 و 1480-1500nm | 0.8دبي | ≥30dB |
| XGS-PON | 1260-1280 و 1575-1580nm | 1.1دبی | ≥30dB | |
| NG-PON2 | 1524-1544 و 1596-1625nm | 1.4دبي | ≥25dB | |
| نظارت بر OTDR | 1640-1660nm | 1.7دبي | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 2.0دبی | ≥30dB | |
| ویدیوی رادیویی | 1540-1565nm | 2.3دبي | ≥30dB |
توجه: مشخصات سفارشی در دسترس است.
مشخصات فوق شامل از دست دادن کانکتور نمی شود.
مشخصات دیگر
| پارامتر | واحد | ارزش |
| PDL | دی بی | ≤0.2 |
| دستورالعمل | دی بی | ≥50 |
| بازده از دست دادن | دی بی | ≥50 |
| دمای کار | °C | -10 ~ +70 |
| دمای ذخیره سازی | °C | -40~+85 |
| قدرت نوری | mW | 300 |
| نوع فیبر | / | فایبر فوق العاده کورنینگ (G657.A1) |
اطلاعات سفارش
| مدل | پیکربندی | نوع بسته بندی | نوع کابل | طول فیبر | کانکتور |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S= مشخص کنید |
ترکیب 1=1 واحد ترکیب 2=2 واحد ترکیب 3=3 واحد ترکیب 4=4 واحد S= مشخص کنید |
A0= جعبه ABS 80x60x12mm A1= جعبه ABS 100x80x10mm A2= جعبه ABS 120x80x18mm A3= جعبه ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX وارد 2slot Rack شود L4=LGX وارد در 4slot Rack R1=19" 1 U Rack R2=2slot 19′′1U Rack R4=4slot 19′′1U Rack X = سفارشی
|
00=هیچ 09=900um لوله گشاده |
00=هیچ 05=0.5m 10=1.0m |
00=هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S= مشخص کنید |
ماژول CEx Multiplexer بسته بندی جعبه ABS
ماژول CEx Multiplexer Rackmount بسته بندی شده است
|
|
