فیلتر شکن تصویری WDM فیلتر شکن ترکیبی 1550NM CWDM

Name: فیلتر شکن تصویری WDM فیلتر شکن ترکیبی 1550NM CWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FWDM
Price: 7.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	FWDM
مقدار تولیدی:	1 کامپیوتر
قیمت:	قابل مذاکره
Delivery Time:	5-8 روز کار
شرایط پرداخت:	T / T ، Western Union

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

نام محصول:

WMM Combiner

طول موج:

1310/1550

بندر:

3port

بسته بندی:

کاست LGX

اتصال دهنده:

SC / APC

کاربرد:

سیستم WDM

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

100000Channel در هر ماه

برجسته کردن:

1550NM نوری WDM

1310NM Combiner WDM

3 پورت ماژول WDM

توضیحات محصول

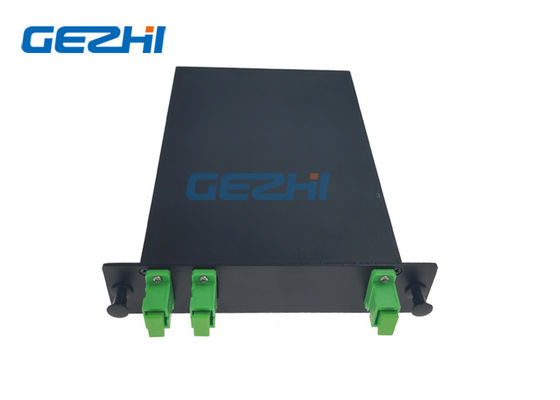

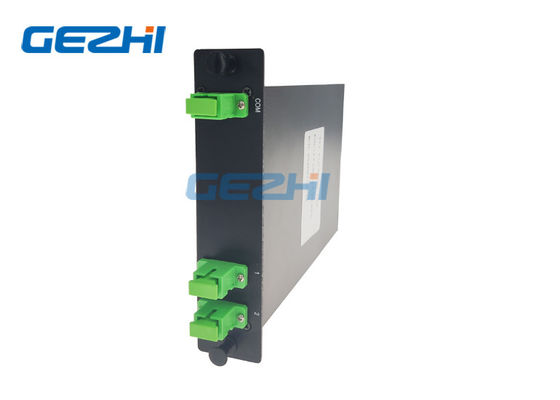

ماژول باند Splitter / Combiner Optical WDM 1310/1550 CWDM

GEZHI 1350/1550 CWDM Band Splitter / Combiner را ارائه می دهد که از فیلترهای تداخل فیلم با کارایی بالا برای ارائه عملکرد باند استثنایی استفاده می کند.ماژول باند Splitter / Combiner Optical WDM 1310/1550 CWDM یک مؤلفه دو جهته است که برای تقسیم یا ترکیب سیگنال سنتی 1310 نانومتر به هشت کانال CWDM در باندهای SCL 1550 نانومتر بهینه شده است.این محصول حداقل از بین رفتن و جداسازی درج را ارائه می دهد.همچنین عملکرد پایدار و قابل اعتماد را در طی یک بازه وسیع دما ارائه می دهد.

امکانات	برنامه های کاربردی
پهنای باند جداسازی بالا از دست دادن درج کم دو جهته قابلیت اطمینان HIgh و جداسازی کانال	CATV فرستنده و لیزر فیبر مانیتورینگ خط FTTX سیستم WDM

مشخصات

پارامتر		واحد	ارزش های
محدوده طول موج انتقال		نانومتر	1360 60 1260 (یا 1620 14 1460)
محدوده طول موج را منعکس کنید		نانومتر	1420 ~ 1620 (یا 1260 60 1360)
حداکثرضرر درج	انتقال	دسی بل	0.8
حداکثرضرر درج	تأمل کنید	دسی بل	0.8
حداقلانزوا	انتقال	دسی بل	30
حداقلانزوا	تأمل کنید	دسی بل	12
حداکثرPDL		دسی بل	0.10
حداقلتخت کانال		دسی بل	0.3
حداقلبرگشت ضرر		دسی بل	50
حداکثرانتقال قدرت (CW)		مگاوات	300
حداکثربار کششی (N)		ن	5 پوند
نوع فیبر		-	SMF-28e
دمای کارکرد		℃	-5 تا +70
دمای ذخیره سازی		℃	-40 تا +85
بسته بندی		میلی متر	کاست LGX

دستگاه های چند منظوره تقسیم طول موج مبتنی بر فیلتر (WDM)

ترتیب اطلاعات:

طول موج

نوع لوله

طول فیبر
(شامل کانکتور)

اتصال دهنده

بعد، ابعاد، اندازه

T13R15 = T1310 R1550

T15R13 / 13 = T1550 R1310

X = دیگران

25 = 250um

90 = 900um 20: 2000um

30 = 3000um

X = دیگران

05 = 0.5m ± 0.05m

10 = 1.0m ± 0.05m

15 = 1.5m ± 0.05m

X = دیگران

00 = هیچکدام

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

STP = ST / PC

STA = ST / APC

LP = LC / PC

LA = LC / APC

X = دیگران

5534 = Φ5.5 × 34 میلی متر

4225 = Φ4.2 mm 25 میلی متر

9021 = 90 × 20 × 10 میلی متر

LGX = کاست LGX

X = سفارشی

راه حل های شبکه WDM مبتنی بر فیلتر

سیستم WDM فیلتر از یک Multiplexer در فرستنده استفاده می کند تا چندین طول موج را با هم ترکیب کند ، هرکدام سیگنال های متفاوتی را با نرخ نیش تا 10G و یک demultiplexer در گیرنده حمل می کنند تا آنها را از هم جدا کند.
