| Brand Name: | GEZHI or OEM |
| شماره مدل: | 1x2FWDM-59 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

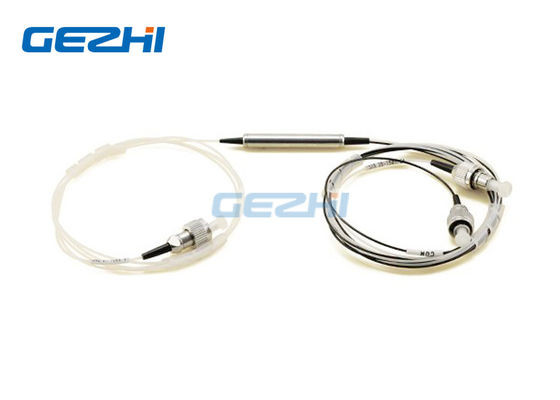

دستگاه Multiplexer 980 / 1550nm تقسیم طول موج فیلتر
980 / 1550nm FWDM - برای تقویت کننده نوری DWDM با کارایی بالا و تقویت کننده EDFA
Multiplexer تقسیم طول موج فیلتر 980 / 1550nm بر اساس فناوری فیلتر نازک با ثبات محیطی است.دستگاه ها نور را در طول موج های مختلف در یک طول موج گسترده ای ترکیب یا جدا می کنند.آنها از بین رفتن بسیار کم ، وابستگی به قطبش کم ، انزوا زیاد و پایداری محیطی عالی را ارائه می دهند.قابلیت انتقال قدرت بالا از طریق پردازش منحصر به فرد رنگدانه و پوشش AR با کیفیت بالا حاصل می شود.این مؤلفه ها در EDFA ها ، آمپلی فایرهای رامان ، شبکه های WDM و ابزارهای فیبر نوری بطور گسترده مورد استفاده قرار گرفته است.
|
امکانات |
برنامه های کاربردی |
|
|
مشخصات
| پارامتر | FWDM | |
| محدوده طول موج کانال عبور (nm) | 1600 15 1520 | |
| بازتاب طول موج کانال (nm) | 1000 9 960 | |
| ضرر درج (dB) | بازتاب کانال | ۰ ۶ |
| کانال عبور | <1.0 | |
| تغییر ضرر درج (dB) | <0.3 | |
| انزوا | بازتاب کانال | > 18 |
| کانال عبور | > 30 | |
| حساسیت به درجه حرارت از دست دادن درج (dB / ° C) | <0.003 | |
| ضرر وابسته به قطبش (dB) | <0.10 | |
| پراکندگی حالت قطبش (ps) | <0.1 | |
| هدایت (dB) | > 60 | |
| بازده ضرر (dB) | > 50 | |
| انتقال قدرت (mW) | 300 | |
| دمای کار (° C) | 0 ~ +70 | |
| دمای ذخیره سازی (° C) | -40 ~ +85 | |
| ابعاد بسته بندی (میلی متر) |
|
|
| نوع فیبر | Corning HI 1060 در درگاه مشترک / پمپ | |
| فیبر Corning SMF-28 در درگاه سیگنال | ||
دستگاه Multiplexer 980 / 1550nm تقسیم طول موج فیلتر
ترتیب اطلاعات:
| آ | ب | ج | د | ه |
| طول موج | نوع لوله | طول فیبر (شامل کانکتور) |
اتصال دهنده | بعد، ابعاد، اندازه |
|
59: 1550nm عبور / 980nm بازتاب 95: 980nm عبور / 1550nm بازتاب X = دیگران |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = دیگران |
05 = 0.5m ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5m ± 0.05m X = دیگران |
00 = هیچکدام FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = دیگران |
5534 = Φ5.5 × 34 میلی متر 4225 = Φ4.2 mm 25 میلی متر 9021 = 90 × 20 × 10 میلی متر X = سفارشی |
دستگاه Multiplexer 980 / 1550nm تقسیم طول موج فیلتر
|
|
