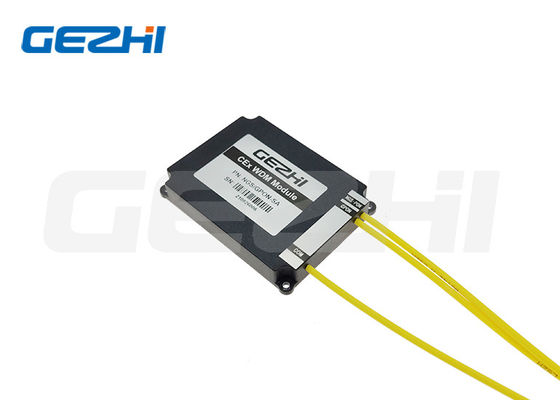

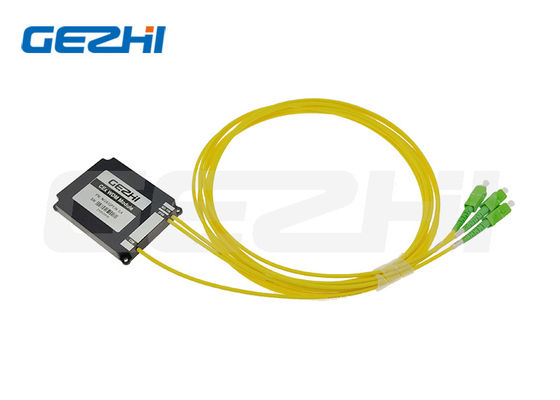

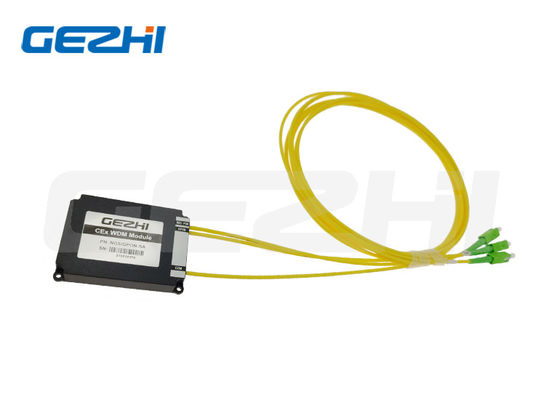

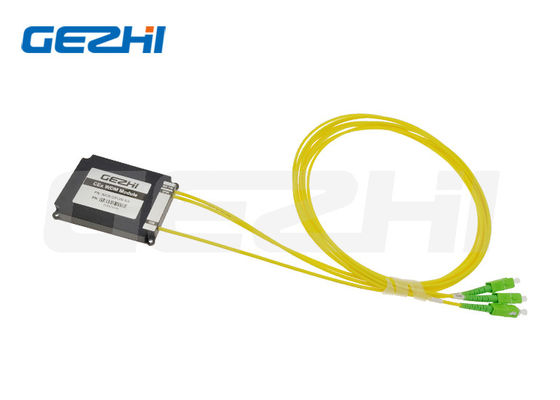

ماژول CEx سازگار با RoHS WDM با افت درج کم و جداسازی کانال بالا برای شبکه‌های NGS-PON GPON

Name: ماژول CEx سازگار با RoHS WDM با افت درج کم و جداسازی کانال بالا برای شبکههای NGS-PON GPON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	NGS/GPON-SA
مقدار تولیدی:	1PC
قیمت:	US$17-US$49
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

نام محصول:

ماژول CEx WDM

پ.ن:

NGS/GPON-SA

رابط:

SC/APC

نوع فیبر:

فایبر فوق العاده کورنینگ (G657.A1)

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000PCS در ماه

برجسته کردن:

ماژول NGS-PON GPON CEx WDM1r,ماژول CEx WDM1r شبکه های مخابراتی نوری,ماژول WDM1r سازگار با RoHS

Optical Telecommunication Networks CEx WDM1r Module

RoHS Compliant CEx WDM1r Module

توضیحات محصول

ماژول CEx WDM1r سازگار با RoHS برای شبکه‌های نوری NGS-PON GPON

مولتی‌پلکسر عنصر همزیستی (CEx) xWDM/xPON یک دستگاه WDM تک است که برای ترکیب خدمات فعلی G-PON FTTH با فناوری‌های نوظهور XGS-PON و نسل جدید NG-PON2 طراحی شده است. این راه حل همه‌کاره از طول موج‌های اضافی شامل RF، Point to Point (PtP) و نظارت OTDR پشتیبانی می‌کند و کاملاً با استانداردهای ITU-T G.984.5 مطابقت دارد.

اجزای با کیفیت بالا، پایداری عملیاتی استثنایی را در کل طیف طیفی با عملکرد حرارتی عالی تضمین می‌کنند. پلتفرم انعطاف‌پذیر محصول CEx ما امکان استقرار PON سفارشی را متناسب با نیازهای خاص شما و نیازهای مقرون به صرفه فراهم می‌کند.

ویژگی‌های کلیدی

افت درج کم
جداسازی کانال بالا
سازگار با RoHS
قابلیت‌های سفارشی موجود است

کاربردها

سیستم‌های WDM
سیستم‌های PON
شبکه‌های دسترسی FTTH
شبکه‌های مخابرات نوری

مشخصات طول موج عنصر همزیستی

پروتکل/سرویس	محدوده طول موج
باند G-PON	1290~1330, 1480~1500nm
باند XGS-PON	1260~1280, 1575~1580nm
باند NG-PON2	1524~1544, 1596~1625nm
باند RF ویدئو	1540~1565nm
باند PtP WDM-PON	1610~1625nm
باند مانیتور OTDR	1640~1660nm

مشخصات فنی مولتی‌پلکسر CEx

مدل CEx	پروتکل/سرویس	محدوده طیفی	حداکثر افت درج	جداسازی
CEx01	GPON	1290-1330 و 1480-1500nm	0.8dB	≥30dB
CEx01	NGA	1260-1280 و 1572-1650nm	1.0dB	≥16dB
CEx02	GPON	1290-1330 و 1480-1500nm	0.8dB	≥30dB
CEx02	XGS-PON	1260-1280 و 1575-1580nm	1.1dB	≥30dB
CEx03	GPON	1290-1330 و 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 و 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 و 1596-1625nm	1.4dB	≥16dB
CEx04	GPON	1290-1330 و 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 و 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 و 1596-1625nm	1.4dB	≥25dB
CEx05	GPON	1290-1330 و 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 و 1575-1580nm	1.1dB	≥30dB
	RF Video	1540-1565nm	1.4dB	≥30dB
CEx06	GPON	1290-1330 و 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 و 1575-1580nm	1.1dB	≥30dB
	RF Video	1540-1565nm	1.7dB	≥30dB
	OTDR Monitor	1640-1660nm	1.4dB	≥30dB
CEx07	G-PON	1290-1330 و 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 و 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 و 1596-1625nm	1.4dB	≥25dB
	RF Video	1540-1565nm	2.0dB	≥30dB
	PtP WDM-PON	1610-1625nm	1.7dB	≥30dB
CEx08	G-PON	1290-1330 و 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 و 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 و 1596-1625nm	1.4dB	≥25dB
	OTDR Monitor	1640-1660nm	1.7dB	≥30dB
	PtP WDM-PON	1610-1625nm	2.0dB	≥30dB
	RF Video	1540-1565nm	2.3dB	≥30dB

مشخصات سفارشی موجود است. مشخصات فوق شامل افت کانکتور نمی‌شود.

پارامترهای فنی اضافی

پارامتر	واحد	مقدار
PDL	dB	≤0.2
جهت	dB	≥50
افت بازگشت	dB	≥50
دمای عملیاتی	℃	-10~+70
دمای ذخیره‌سازی	℃	-40~+85
توان نوری	mW	300
نوع فیبر	/	فیبر فوق‌العاده کورنینگ (G657.A1)

اطلاعات سفارش

مدل	پیکربندی	نوع بسته بندی	نوع کابل	طول فیبر	کانکتور
CEx01-CEx08, S=مشخص کنید	1=ترکیب 1 واحد، 2=ترکیب 2 واحد، 3=ترکیب 3 واحد، 4=ترکیب 4 واحد، S=مشخص کنید	A0=جعبه ABS 80x60x12mm، A1=جعبه ABS 100x80x10mm، A2=جعبه ABS 120x80x18mm، A3=جعبه ABS 140x115x15mm، L1=LGX 12929130mm، L2=LGX در رک 2 اسلات، L4=LGX در رک 4 اسلات، R1=رک 19 اینچ 1U، R2=رک 19 اینچ 1U 2 اسلات، R4=رک 19 اینچ 1U 4 اسلات، X=سفارشی	00=بدون، 09=لوله شل 900 میکرومتر، 20=2.0mm، 30=3.0mm	00=بدون، 05=0.5m، 10=1.0m، 15=1.5m، S=مشخص کنید	00=بدون، LP=LC/UPC، LA=LC/APC، SP=SC/UPC، SA=SC/APC، FP=FC/UPC، FA=FC/APC، S=مشخص کنید

بسته بندی جعبه ABS ماژول مولتی‌پلکسر CEx

بسته بندی رک ماژول مولتی‌پلکسر CEx
