| Brand Name: | GEZHI or OEM |
| شماره مدل: | سوئیچ فیبر نوری GZ-FSW-2x4 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |
مقدمه

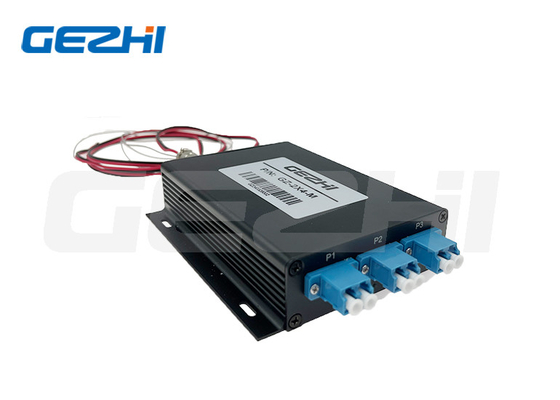

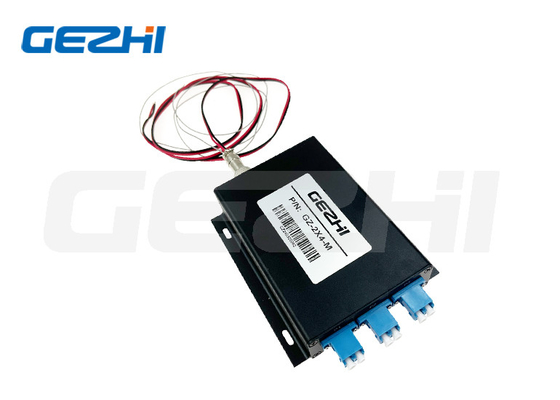

سوئیچ نوری GZ-FSW-2x4 یک نوع دستگاه کنترل مسیر نور، یک مسیر نور کنترل و تبدیل مسیر نور است. نقش مهمی در برنامه های ارتباطی نوری دارد.سوئیچ نوری عمدتا در سیستم انتقال نوری نظارت چندگانه استفاده می شود، LAN چگونه روشنایی / آشکارگر نور تبادل خودکار و چند نقطه سیستم نظارت پویا در سیستم تست نوری حسگر نوری برای فیبر نوری، دستگاه های نوری،آزمایش کابل های مهندسی شبکه و میداندستگاه نوری با تنظیم. با RS - 232 ماژول کنترل رابط با دکمه ها، می تواند از طریق نرم افزار PC برای انتخاب مسیر نوری ماژول.
آهن
1.هزینه کم بی نظیر
2انحرافات نوري کم
3جدايي بالا
4قابل اعتماد بودن
5مسیر نوری بدون اپوکسی
6. کنترل دکمه ی تغییر مسیر نور
درخواست ها
1. شبکه حلقه ای
2نظارت از راه دور در شبکه نوری
3آزمایش قطعات فیبر نوری
مشخصات
| پارامتر | مقادیر پارامتر |
| مدل | GZ-FSW-2X4 |
| از دست دادن ورودی | نوعش:0.5 ديسيبل حداکثر:1.0 دسیبل |
| محدوده طول موج | ۱۲۶۰ تا ۱۶۵۰ nm |
| طول موج تست | 1310/1550 nm |
| نوع فیبر | SM، 9/125um ((SMF-28) |
| بازده از دست دادن | ≥50 دبیل |
| صداي متقابل | ≥ 70 دبیل |
| PDL | ≤0.05 دبیل |
| WDL | ≤0.25 دی سی بی |
| TDL | ≤0.25 دی سی بی |
| تکرار | ≤0.02 دی سی بی |
| طول عمر | ≥10 |
| زمان تغییر | 8 ms (کانال مجاور) |
| قدرت نوری | ≤500 mW |
| کانکتور | LC/PC |
| حالت کنترل | TTL |
| منبع برق کار | 5V/100 mA |
| دمای کار | -40 °C تا +85 °C |
| ابعاد | (L) 104.0×(W) 120×(H) 28±0.2mm |
ابعاد
کانکتور P1: کانال سوئیچ نوری مشترک
کانکتور P2: کانال سوئیچ نوری 1
کانکتور P3: کانال سوئیچ نوری 2"
چراغ شاخص 1: چراغ قدرت
چراغ شاخص 2: چراغ شاخص کانال 1، چراغ روشن است که نشان می دهد P1 از P2 عبور می کند
چراغ شاخص 3: چراغ شاخص کانال 2، چراغ روشن است که نشان می دهد P1 از P3 عبور می کند
GX12-3:1 +5V است، 2 GND است، 3 پین کنترل است (بالا: P1-P2، پایین: P1-P3)
مسیر نوری
نقاشی
ویدیو
|
|
