| Brand Name: | GEZHI |
| شماره مدل: | GZ-WM100x |
توضیحات محصول:

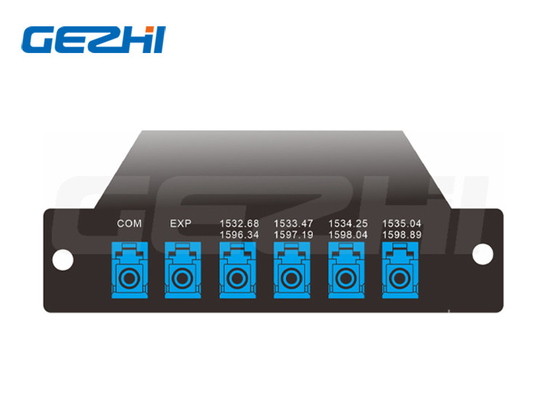

4 یا 8 پورت طول موج Multiplexer WM1 NG-PON2 برای سیستم PON
NG-PON2 (همچنین به عنوان TWDM-PON شناخته می شود) ، یک استاندارد شبکه مخابراتی برای یک شبکه نوری منفعل (PON) است.که با سرعت های متماثل تا 10 گیگابایت در ثانیه در جریان بالا/پایین هر مشترک در دسترس است..
GEZHI Photonics که ماژول های WM1 و CEx را که با الزامات NG-PON2 مطابقت دارند، تامین می کند. مولتی پکسسر طول موج (WM1) یک دستگاه منفعل است که برای پشتیبانی از PON نسل بعدی (NG-PON2) استفاده می شود.این ترکیب و جدا کردن C و L باند DWDM انتقال دو طرفه.
ویژگی ها
◆از دست دادن کم ورودی
◆عزل کانال بالا
◆ممتاز محیط زیست
درخواست ها
◆SYSTEM WDM
◆PON SYSTEM
◆شبکه های دسترسی FTTH
پارامترهای فنی
| پارامتر | واحد | ارزش |
| امواج مرکزی | بندر 1 | 1532.68 / 1596.34 |
| بندر 2 | 1533.47 / 1597.18 | |
| بندر 3 | 1534.25 / 1598.04 | |
| بندر 4 | 1535.04 / 1598.89 | |
| باند عبور | nm | ±0.12 |
| از دست دادن ورودی | دی بی | ≤2.0 |
| ریپل | دی بی | ≤0.4 |
| انزوا | دی بی | کانال مجاور ≥30 |
| دی بی | کانال غیر مجاور ≥36 | |
| دی بی | کانال ارتقا ≥11 | |
| دستورالعمل | دی بی | ≥55 |
| بازده از دست دادن | دی بی | ≥50 |
| از دست دادن وابسته به قطبی شدن | دی بی | ≤0.3 |
| پراکندگی حالت قطبی شدن | ps | ≤0.2 |
| دمای کار | °C | -5~+75 |
| دمای ذخیره سازی | °C | -40~+85 |
توجه: مشخصات سفارشی در دسترس است.
مشخصات فوق شامل از دست دادن کانکتور است.
نمودار WM1 Multiplexer طول موج
اطلاعات سفارش
| مدل | کانال | پیکربندی | نوع بسته بندی | نوع کابل | طول فیبر | کانکتور |
|
WM1 S= مشخص کنید |
04=4کانال 08=8کانال S= مشخص کنید |
M=Mux D=دموکس A=Mux+Demux |
A0= جعبه ABS 80x60x12mm A1= جعبه ABS 100x80x10mm A2= جعبه ABS 120x80x18mm A3= جعبه ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX وارد 2slot Rack شود L4=LGX وارد در 4slot Rack R1=19" 1 U Rack R2=2slot 19′′1U Rack R4=4slot 19′′1U Rack S= مشخص کنید |
00=هیچ 09=900um لوله گشاده |
00=هیچ 05=0.5m 10=1.0m |
00=هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S= مشخص کنید |
سوالات عمومی
|
|
