کانال: | 40CH | فاصله کانال: | 100 گرم |
---|---|---|---|
رابط: | LC/UPC یا سفارشی | دمای عملیاتی: | -5 ~ 65+ (°C) |
دمای ذخیره سازی: | -40 ~ +85 (درجه سانتی گراد) | درخواست: | پیوندهای فیبر نوری CATV |
برجسته: | فیلتر DWDM Mux Demux,40CH DWDM Mux Demux,فیلتر WDM 19 اینچی,40CH DWDM Mux Demux,19" rackmount Filter WDM |
توضیحات محصول:

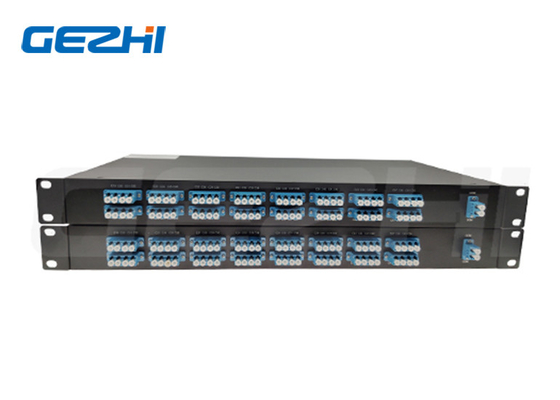

چند کانال 40CH فیلتر DWDM Mux Demux Multiplexer با 1RU 19 "
DWDM 40CH با رابط آداپتور نوری LC / UPC. مستقل 1RU 19 اینچی با بسته بندی Mux + Demux در داخل. کانال ITU 21-59.فیلتر 1x40 DWDM Mux Demux یک محصول مستقل 40 کانال در یک قاب فشرده 1RU است که قادر به چندگانه سازی تقسیم طول موج متراکم (DWDM) و جداسازی استبا نسبت فشرده سیگنال به فیبر، 40CH Filter DWDM mux demux برای حمل سیگنال های فیبر نوری در مسافت های طولانی ایده آل است.از آن برای چندگانه و حمل تعداد زیادی از سیگنال های فرمت های مختلف استفاده کنید در سراسر یک فیبر دوگانه.
ویژگی ها
◆عزل کانال بالا
◆بر اساس فیلتر فیلم نازک
◆از دست دادن وابسته به قطب بندی کم
◆ قابلیت چندگانه و چندگانه در یک فریم
درخواست ها
◆سیستم های WDM متراکم
● دسترسی به شبکه های شرکت
◆پیوندهای فیبر نوری CATV
◆شبکه های مترو
پارامترهای فنی
پارامتر | مشخصات | واحد | نظر | ||
دقیقه | مکس | ||||
کانال ورودی | 1 | ||||
کانال خروجی | 48 | 32,40. 44. 48 کانال در دسترس | |||
فاصله کانال | 100 | گاهرتز | |||
باند مرجع | -دوازده5 | 12.5 | گاهرتز | ||
دقت طول موج | -50 | 50 | pm | نسبت به شبکه ITU | |
پهنای باند 1dB |
0.2 ((G) 0.4 ((F) |
nm |
نوع گاسیون یا سطح صاف
|
||
پهنای باند 3dB |
0.4 ((G) 0.6 ((F) |
nm | |||
I.L | 4.5 | دی بی | بدترین حالت در ITU | ||
من تو دانشگاه دانشگاهي هستم. | 1 | دی بی | |||
ریپل | 0.7 | دی بی | تغییرات از دست دادن در باند عبور ITU | ||
PDL | 0.5 | دی بی | حداکثر مقدار در باند عبور ITU | ||
صداهای متقابل | 25 | دی بی | بدترین حالت در ITU | ||
صداهای متقاطع غیر مجاور | 30 | دی بی | بدترین حالت در ITU | ||
کل صدای عبور | 22 | دی بی | صداهای متقاطع جمع آوری شده از تمام کانال های دیگر | ||
بازده از دست دادن | 40 | دی بی | |||
حداکثر قدرت نوری مداوم | 250 | mW | حداکثر قدرت نوری ورودی | ||
پراکندگی کروماتیک (CD) | -20 | +20 | ps/nm | ||
PMD | 0.5 | ps |
نقشه مکانیکی
اندازه بسته بندی 120mm X 70mm X 10mm برای Mux / Demux است.
