| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-ADE200x |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |
خلاصه محصول از ماژول AAWG DWDM

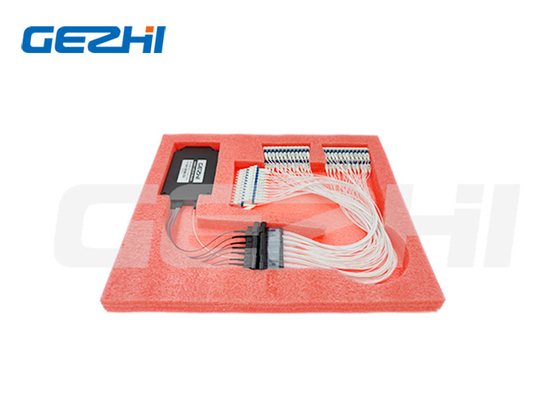

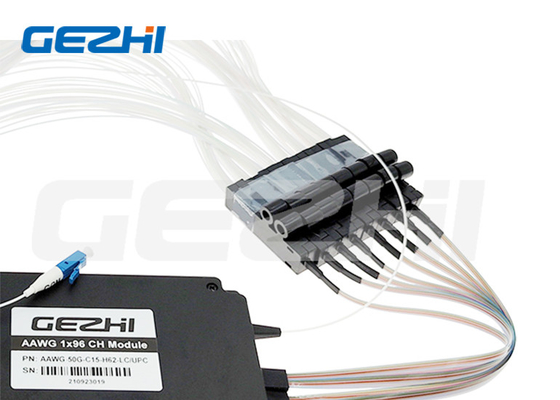

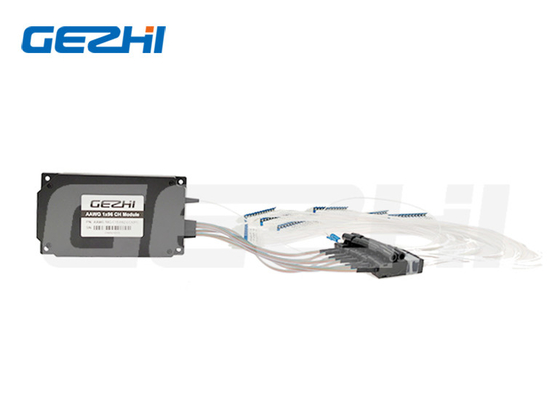

ماژول 80 کانال DWDM Gaussion AAWG Mux / Demux برای مرکز داده
ماژول Gaussion AAWG Mux / Demux ماژول DWDM 80CH
GEZHI Gaussion AAWG mux / demux بر اساس سیلیس بر روی فناوری سیلیکون، برای برنامه های فاصله گذاری کانال ITU طراحی شده است که نیازی به برق ندارد.این ماژول AAWG DWDM در 50GHz کار می کند و طول موج شبکه ITU DWDM در مجموع 80 کانال است. هزینه پایین و عملکرد بالا آن را به راه حل ایده آل برای مترو و برنامه های کاربردی DWDM طولانی مدت تبدیل می کند.96CH 50Ghz AAWG DWDM می تواند برای جایگزینی محصولات سنتی TFF (فیلتر فیلم نازک) DWDM برای مواردی که هیچ قدرت در دسترس نیست استفاده شود.
ویژگی ها و کاربردهایماژول DWDM AAWG
|
ویژگی ها جداسازی کانال بالا
|
درخواست ها شبکه های مترو
|
مشخصاتماژول DWDM AAWG
| پارامتر | واحد | ماژول AAWG | ||||||||||
| کانال | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| فاصله کانال | گاهرتز | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| نوع تراشه | ... | نوع گاوسی | نوع بالای صاف | |||||||||
| پهنای باند کانال 1dB | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| پهنای باند کانال 3dB | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| از دست دادن ورودی | دی بی | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| صداهای متقابل | دی بی | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| صداهای متقاطع غیر مجاور | دی بی | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| کل صدای عبور | دی بی | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| بازده از دست دادن | دی بی | >40 | ||||||||||
| ریپل | دی بی | <0.7 | ||||||||||
| PDL | دی بی | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| پراکندگی رنگ | Ps/nm | ±20 | ||||||||||
| دمای کار | °C | -5~+65 | ||||||||||
| دمای ذخیره سازی | °C | -40~+85 | ||||||||||
اطلاعات سفارش دهنده از ماژول AAWG DWDM
| AAWG | کانال | پیکربندی | نوع AWG | بسته بندی | طول فیبر COM |
نوار/فان اوت طول فیبر |
کانکتور |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S= مشخص کنید |
S = فیبر تک D = فیبر دوگانه
|
F=فلت تاپ G=گاوسی |
B= جعبه فلزی R=191U Rackmount S= مشخص کنید |
05=0.5m 10=1.0m S= مشخص کنید |
0505=0.5m/0.5m 1010=1.0m/1.0m |
00=هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S= مشخص کنید |

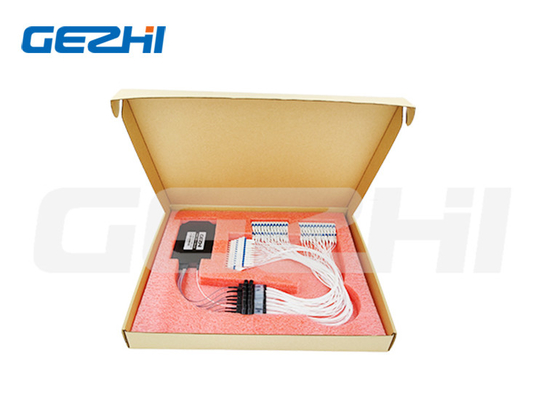

اندازه بسته جعبه فلزی
|
|
