فیبرهای دوتایی فیبر 40CH AAWG آریزوم موج دار موج دار

Name: فیبرهای دوتایی فیبر 40CH AAWG آریزوم موج دار موج دار
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 40CH-AAWG-D
Price: 98.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	40CH-AAWG-D
مقدار تولیدی:	1 کامپیوتر
قیمت:	قابل مذاکره
Delivery Time:	5-8 روز کار
شرایط پرداخت:	T / T ، Western Union

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS ,ISO9001

نام محصول:

40CH AAWG

طول موج:

C20 تا C59

کانال:

40CH

اتصال دهنده:

آداپتور LC / UPC

بسته بندی:

دندانه دار مستقل 1U 19 اینچ

کاربرد:

شبکه های Llong Haul

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

100000Channel در هر ماه

برجسته کردن:

40CH AAWG DWDM MUX

Multiplexer 40CH AAWG

چندرسانه ای دمultiplexer

توضیحات محصول

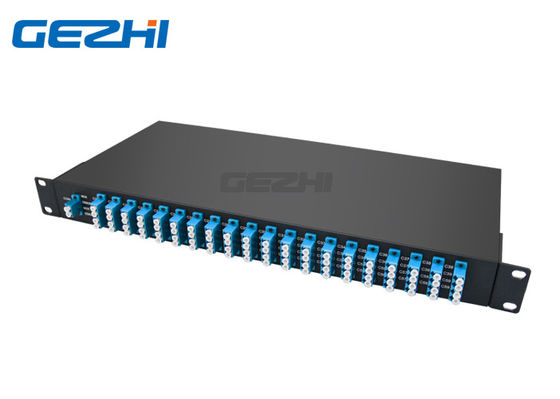

40CH Athermal Arrayed Waveguide Grating Dual Multiplexer Fiber Fiber و Demultiplexer

گزی 40ch Mux Demux AAWG یک ماژول نوری منفعل با چگالی بالا ، از دست دادن کم و مستقل است.این مبتنی بر فناوری AWG-حرارتی استفناوری یکپارچه گاوسی.ماژول AAWG 40 کاناله یک راه حل WDM با فشار بالا و پایین با فشار بالا برای مراکز داده و برنامه های دسترسی مترو ارائه می دهد.این گریتینگ Athermal Arrayed Waveguide 40CH سهولت در استفاده از فیبر ، جداسازی کانال عالی و قابلیت اطمینان طولانی مدت در یک رک فریم 19 "1U را فراهم می کند که وسیله ای ایده آل برای سیستم هایی است که نیاز به عملکرد عالی ، تعداد کانال بالا و هزینه کم دارند.در رابطه با تقویت کننده ها و مبدل ها ، Grating 40 موج Athermal Arrayed Waveguide از طیف گسترده ای از معماری ها از پیکربندی های حلقه ساده تا نقطه تا نقطه پشتیبانی می کند.

امکانات

کاملاً منفعل ، بدون نیرو و خنک کننده لازم نیست

جداسازی کانال بالا برای افزایش قابلیت اطمینان

ساخته شده در Mux و Demux در یک واحد ، بر روی دو الیاف شبکه کار می کنند

از بین رفتن فوق العاده کم برای افزایش فاصله و عملکرد

برنامه های کاربردی

ADM مبتنی بر WDM

پردازش سیگنال نوری

انتقال WDM

مسیریابی انتخابی طول موج

شبکه های مترو و حمل و نقل طولانی

مشخصات

مولفه های	شرایط	مشخصات فنی			واحدها
مولفه های	شرایط	حداقل	حداکثر
دمای کارکرد	عملیاتی	-5	65		درجه سانتیگراد
رطوبت عملیاتی	عملیاتی	5	95		٪ RH
دمای ذخیره سازی	غیر عملی	-40	+85		درجه سانتیگراد
رطوبت ذخیره سازی	غیر عملی	5	95		٪ RH
*مشخصات نوری*	*AWG GAUSSIAN AAWG*
مولفه های	وضعیت	مشخصات			واحدها
مولفه های	وضعیت	حداقل	تایپ کنید	حداکثر
تعداد کانال			40 2 2-1
فاصله کانال شماره	100GHz		100		گیگاهرتز
چاطول موج مرکز	فرکانس ITU		C- باند		نانومتر
پاک کردن کانال عبور			± 0.1		نانومتر

*مشخصات نوری*
مولفه های	وضعیت	مشخصات			واحدها
مولفه های	وضعیت	حداقل	تایپ کنید	حداکثر
پایداری طول موج	حداکثر دامنه خطای طول موج کلیه کانالها و دما در قطبش متوسط.		5 0.05		نانومتر
پهنای باند کانال -1 دسی بل -1 دسی بل	پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال	0.24			نانومتر
پهنای باند کانال -3 dB -3 dB	پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال	0.43			نانومتر
ضرر درج نوری در شبکه ITU	به عنوان حداقل انتقال در طول موج ITU برای کلیه کانال ها تعریف شده است.برای هر کانال ، در تمام دما و قطبش.		3.5	4.5	دسی بل
جداسازی کانال مجاور	اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بیشترین قدرت ، تمام قطبشها ، در باند ITU کانالهای مجاور.	30			دسی بل
جداسازی کانال غیر مجاور	اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU کانالهای غیرجنسی.	40			دسی بل
جداسازی کامل کانال	اختلاف از دست رفتن تجمعی کل از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU از تمام کانال های دیگر ، از جمله کانال های مجاور.	33			دسی بل
یکنواختی ضرر درج	حداکثر دامنه تغییرات از بین رفتن درج در ITU در کلیه کانالها ، قطبشها و دما.		0.8	1.0	دسی بل
درج ضرر ریپل	حداکثر و حداکثر از بین رفتن نوری در سراسر باند ITU ، به استثنای نقاط مرزی ، برای هر کانال در هر پورت		0.4	0.5	دسی بل
هدایت	نسبت توان منعکس شده از هر کانال (غیر از کانال n) به توان ورودی از کانال ورودی n	50			دسی بل
از دست دادن بازده نوری	پورتهای ورودی و خروجی	40			دسی بل
از دست دادن وابسته به PDLPolarization در Clear Channel Band	مقدار بدترین حالت در باند ITU اندازه گیری شد		0.3	0.5	دسی بل
پراکندگی حالت قطبش				0.5	روان
حداکثر توان نوری				23	dBm
خروجی ورودی MUXDEMUX محدوده نظارت		-35		+23	dBm

ترتیب اطلاعات

AWG

ایکس

فاصله کانال

تعداد کانال

پیکربندی

کانال 1

نوع بسته بندی

اتصال / خروجی

1 = 100 گیگاهرتز

32 = 32 كانل

40 = 40 کانال

44 = 44 کانال

48 = 48 کانال

S = فیبر واحد

D = فیبر دوتایی

21 = Ch21

……

34 = Ch34

……

50 = Ch50

……

RU = 19 ”1U Rackmount

0 = هیچکدام

1 = FC / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / PC

8 = LC / APC

S = مشخص کنید

40CH Athermal Arrayed Waveguide Grating Fiber Fiber

فیبرهای دوتایی فیبر 40CH AAWG آریزوم موج دار موج دار 0
