| Brand Name: | GEZHI or OEM |
| شماره مدل: | 32CH-AAWG-D |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

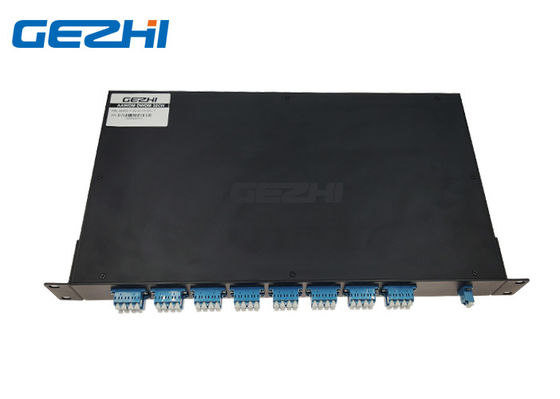

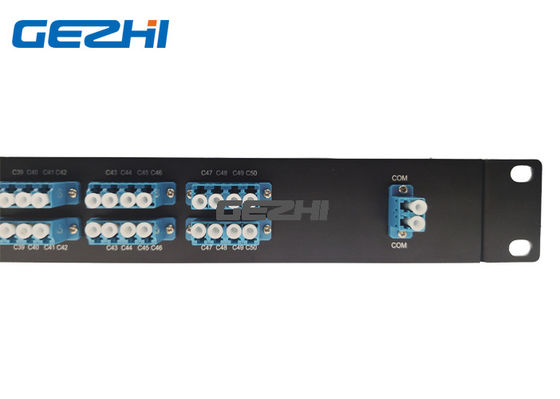

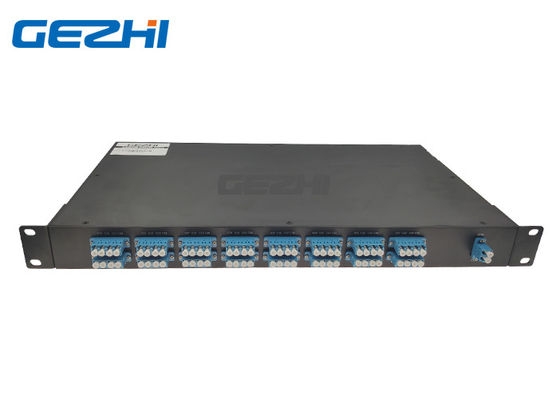

1x32 کانال نوری Multiplexer AAWG DWDM و Demultiplexer دو فیبر
Gexhi کانال 1x32 نوری AAWG DWDMیک ماژول نوری منفعل با چگالی بالا ، از دست دادن کم و مستقل است.این مبتنی بر AWG-حرارتی استفناوری یکپارچه گاوسی.Multiplexer و Demultiplexer AAxG DWDM نوری 1x32 Channel یک راه حل بسیار کم از دست دادن (حداکثر: 3.5dB) و محلول WDM جداسازی کانال بالا برای دسترسی به مترو و برنامه های مراکز داده را ارائه می دهد.این 1x32 کانال نوری AAWG DWDM سهولت کار با فیبر ، قابلیت اطمینان طولانی مدت و جداسازی عالی کانال در Rackmount 1U 19 "که وسیله ای ایده آل برای سیستم هایی است که نیاز به عملکرد عالی ، کم هزینه و تعداد کانال های بالا دارند. AAWG Moudle داخلی Mux + Demux در یک واحد ، روی دو فیبر شبکه کار می کند
امکانات
جداسازی کانال بالا
کاملاً منفعل
از دست دادن درج کم
مستقل 19 "1U Rackmount
برنامه های کاربردی
مسیریابی انتخابی طول موج
ADM مبتنی بر WDM
شبکه های مترو و حمل و نقل طولانی
پردازش سیگنال نوری
انتقال WDM
ترتیب اطلاعات
| AWG | ایکس | XX | ایکس | XX | ایکس | XX |
| فاصله کانال | تعداد کانال | پیکربندی | کانال 1 | نوع بسته بندی | اتصال / خروجی | |
| 1 = 100 گیگاهرتز |
32 = 32 كانل 40 = 40 کانال 44 = 44 کانال 48 = 48 کانال
|
S = فیبر واحد D = فیبر دوتایی |
21 = Ch21 …… 34 = Ch34 …… 50 = Ch50 …… |
RU = 19 ”1U Rackmount |
0 = هیچکدام 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = مشخص کنید |
مشخصات
| مولفه های | شرایط | مشخصات فنی | واحدها | ||
| حداقل | حداکثر | ||||
| دمای کارکرد | عملیاتی | -5 | 65 | درجه سانتیگراد | |
| رطوبت عملیاتی | عملیاتی | 5 | 95 | ٪ RH | |
| دمای ذخیره سازی | غیر عملی | -40 | +85 | درجه سانتیگراد | |
| رطوبت ذخیره سازی | غیر عملی | 5 | 95 | ٪ RH | |
| مشخصات نوری | AWG GAUSSIAN AAWG | ||||
| مولفه های | وضعیت | مشخصات | واحدها | ||
| حداقل | تایپ کنید | حداکثر | |||
| تعداد کانال | 32 2 2-1 | ||||
| فاصله کانال شماره | 100GHz | 100 | گیگاهرتز | ||
| چاطول موج مرکز | فرکانس ITU | C- باند | نانومتر | ||
| پاک کردن کانال عبور | ± 0.1 | نانومتر | |||
| مشخصات نوری | |||||
| مولفه های | وضعیت | مشخصات | واحدها | ||
| حداقل | تایپ کنید | حداکثر | |||
| پایداری طول موج | حداکثر دامنه خطای طول موج کلیه کانالها و دما در قطبش متوسط. | 5 0.05 | نانومتر | ||
| پهنای باند کانال -1 دسی بل -1 دسی بل | پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال | 0.24 | نانومتر | ||
| پهنای باند کانال -3 dB -3 dB | پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال | 0.43 | نانومتر | ||
| ضرر درج نوری در شبکه ITU | به عنوان حداقل انتقال در طول موج ITU برای کلیه کانال ها تعریف شده است.برای هر کانال ، در تمام دما و قطبش. | 3.2 | 3.5 | دسی بل | |
| جداسازی کانال مجاور | اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بیشترین قدرت ، تمام قطبشها ، در باند ITU کانالهای مجاور. | 30 | دسی بل | ||
| جداسازی کانال غیر مجاور | اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU کانالهای غیرجنسی. | 40 | دسی بل | ||
| جداسازی کامل کانال |
اختلاف از دست رفتن تجمعی کل از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU از تمام کانال های دیگر ، از جمله کانال های مجاور. |
33 | دسی بل | ||
| یکنواختی ضرر درج | حداکثر دامنه تغییرات از دست دادن درج در ITU در کلیه کانالها ، قطبشها و دما. | 0.8 | 1.0 | دسی بل | |
| درج ضرر ریپل |
حداکثر و حداکثر از بین رفتن نوری در سراسر باند ITU ، به استثنای نقاط مرزی ، برای هر کانال در هر پورت |
0.4 | 0.5 | دسی بل | |
| هدایت | نسبت توان منعکس شده از هر کانال (غیر از کانال n) به توان ورودی از کانال ورودی n | 50 | دسی بل | ||
| از دست دادن بازده نوری | پورتهای ورودی و خروجی | 40 | دسی بل | ||
| از دست دادن وابسته به PDLPolarization در Clear Channel Band | مقدار بدترین حالت در باند ITU اندازه گیری شد | 0.3 | 0.5 | دسی بل | |
| پراکندگی حالت قطبش | 0.5 | روان | |||
| حداکثر توان نوری | 23 | dBm | |||
| خروجی ورودی MUXDEMUX محدوده نظارت | -35 | +23 | dBm | ||
فیبر دوگانه ماژول 32CH AAWG
|
|
