| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-1x3-RWM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |
نمای کلی محصول ماژول 1x3 Raman WDM

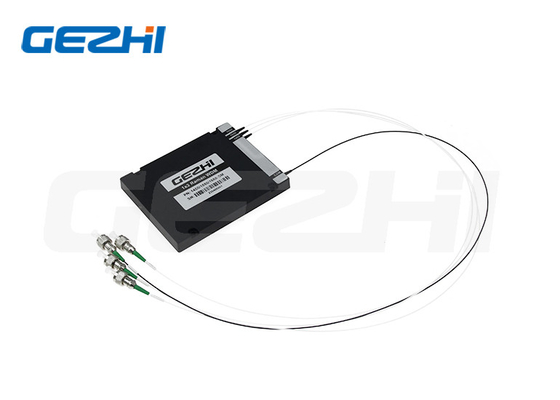

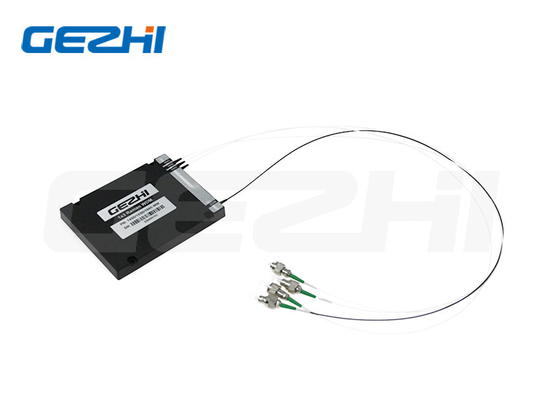

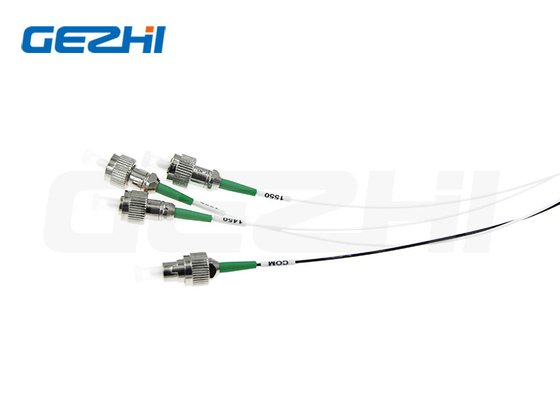

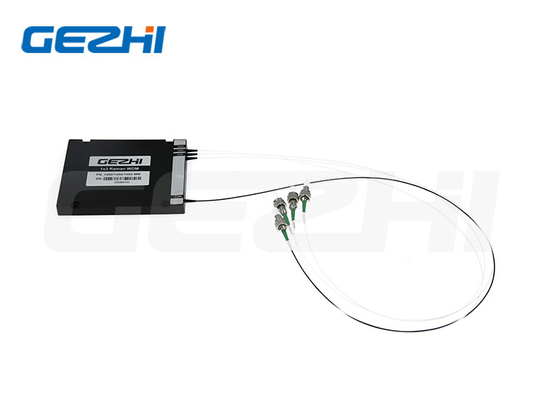

ماژول 1450/1550/1660 نانومتری رامان WDM 1x3 با جعبه ABS
ماژول رامان WDM
ماژول مولتی پلکسر تقسیم طول موج رامان (Raman WDM) با استفاده از فناوری فیلتر لایه نازک ساخته شده است که برای جداسازی و ترکیب طول موج های سیگنال مختلف در 1450 نانومتر، 1550 نانومتر و 1660 نانومتر (یا 1650 نانومتر) استفاده می شود.فیلتر رامان WDM با افت درج کم و ویژگی ایزولاسیون بالا.این به طور گسترده در سیستم های Raman DTS یا سایر سیستم های تست یا اندازه گیری فیبر استفاده می شود.
ویژگی ها و کاربردهایماژول 1x3 رامان WDM
امکانات:
Telcordia GR1221، سازگار با RoHS
مسیر نوری بدون اپوکسی و پایداری حرارتی عالی
اتلاف درج کم و ایزوله بالا
گذر پهن و مسطح
برنامه های کاربردی:
تست FTTX در خط
سیستم WDM
شبکه های سازمانی
مشخصات از ماژول 1x3 رامان WDM
| پارامتر | واحد | ارزش | |||
| طول موج عملیاتی | نانومتر | 1450/1550/1660 | |||
| طول موج مرکز | نانومتر | 1450 | 1550 | 1650 | |
| پهنای باند | نانومتر | 1260-1500 | 1535-1565 | 1600-1670 | |
| از دست دادن درج | دسی بل | ≤1.4 | |||
| ایزوله (کانال مجاور) | دسی بل | ≥60 | ≥45 | ≥60 | |
| PDL | دسی بل | ≤0.2 | |||
| PMD | ps | ≤0.2 | |||
| جهت دهی | حالت تک | دسی بل | ≥50 | ||
| حالت چندگانه | دسی بل | ≥35 | |||
| برگشت ضرر | حالت تک | دسی بل | ≥45 | ||
| حالت چندگانه | دسی بل | ≥35 | |||
| توان نوری | میلی وات | ≤500 | |||
| محدوده دمای عملیاتی | ℃ | -10 تا 70 | |||
| محدوده دمای عملیاتی | ℃ | -40 تا +85 | |||
| بسته (L x W x H) | میلی متر | 100*80*10 | |||
محیط آزمایش
|
|
|
| تایپ کنید | مشخصات بسته | نوع فیبر |
فیبر قطر |
فیبر طول |
رابط |
| RWM = ماژول رومی WDM | A1 =جعبه ABS 100x80x10mm A2 =جعبه ABS 120x80x18mm X=دیگر |
S9 =9/125 M5 =50/125 M6 =62.5/125 |
25 = 250 میلی متر 90 = 900 میلی متر 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
05 = 0.5 متر 10 = 1.0 متر 15 = 1.5 متر X=دیگران |
00 = هیچ LP =LC/UPC LA =LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC X=دیگران |
|
|
