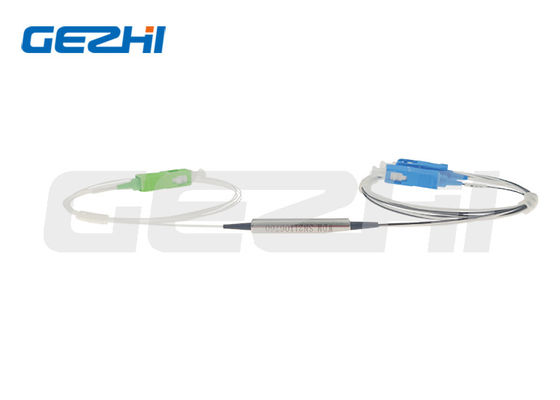

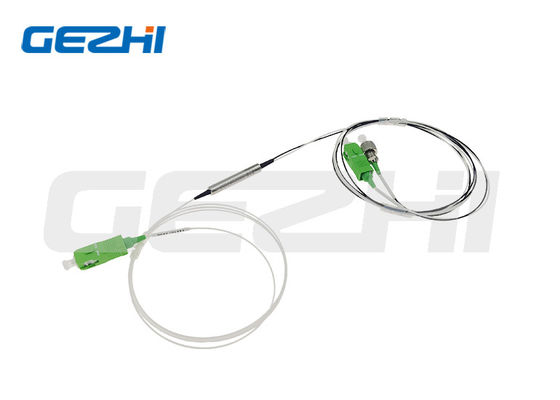

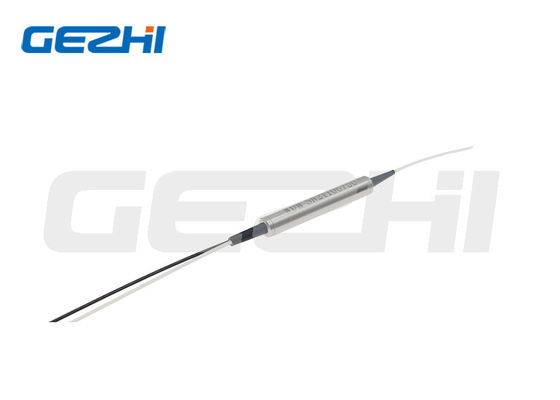

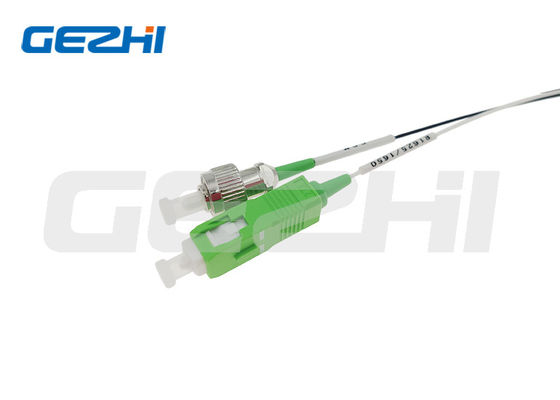

FTTX 3 پورت FWDM ماژول فیلتر نوری با طول موج 1310nm 1490nm 1550nm کم ضایعات ورودی و جداسازی کانال بالا

Name: FTTX 3 پورت FWDM ماژول فیلتر نوری با طول موج 1310nm 1490nm 1550nm کم ضایعات ورودی و جداسازی کانال بالا
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 پورت فیبر نوری FWDM
Price: 24.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	3 پورت فیبر نوری FWDM
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$15-U$33
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

برنامه های کاربردی:

مانیتورینگ سیستم

محدوده طول موج باند بازتابی:

1460 تا 1620

از دست دادن درج:

کانال عبور≤0.8

کانال ریپل:

<0.3

انزوا:

کانال پاس>40

حساسیت دمایی از دست دادن درج:

<0.005

از دست دادن وابسته به قطبش:

<0.1

پراکندگی حالت قطبی:

<0.1

جهت دهی:

> 50

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

ماژول WDM 3 پورت

ماژول WDM FTTX

فیلتر نوری 1550 نانومتری

توضیحات محصول

فیبر نوری FTTX 3 پورت FWDM 1310nm 1490nm 1550nm

Micro-Optical WDM از فناوری پوشش فیلم نازک و طراحی اختصاصی بسته‌بندی میکرو اپتیک با اتصال فلزی بدون فلاکس استفاده می‌کند. این محصول تلفات ورودی کم، جداسازی کانال بالا، حساسیت دمایی پایین و مسیر نوری بدون اپوکسی را ارائه می‌دهد.

ویژگی‌های کلیدی

محدوده طول موج عملیاتی گسترده
تلفات ورودی کم
باند عبور فوق‌العاده تخت و گسترده
جداسازی کانال بالا
پایداری و قابلیت اطمینان بالا
بدون اپوکسی در مسیر نوری

کاربردها

ابزارهای تست
سیستم سه گانه FTTH
لینک CATV
سیستم WDM
شبکه‌های PON

مشخصات فنی

پارامتر	شرایط	حداقل	معمولی	حداکثر	واحد
دمای عملیاتی		0	30	70	درجه سانتیگراد
رطوبت نسبی عملیاتی	بدون میعان	5		95	درصد
دمای ذخیره‌سازی	بدون میعان	-40		85	درجه سانتیگراد
توان قابل تحمل		50			مگاوات
محدوده طول موج پورت COM		1260		1560	نانومتر
طول موج پورت TRANS	CATV	1540	1550	1560	نانومتر
طول موج پورت REFL 1	بالادست داده	1260	1310	1360	نانومتر
طول موج پورت REFL 2	پایین‌دست داده	1480	1490	1500	نانومتر
تلفات ورودی (بدون کانکتور نوری)	COM به TRANS		0.3	0.5	dB
	COM به REFL		0.25	0.4	dB
جداسازی COM به TRANS در 1490nm±10nm	1490nm وارد پورت CATV	15
جداسازی COM به REFL در 1550nm±10nm	1550nm وارد پورت DATA	15
جهت‌یابی	1310nm وارد پورت CATV	47
تلفات بازگشتی (همه پورت‌ها)		45
حساسیت حرارتی تلفات ورودی				0.005	dB/درجه سانتیگراد
تلفات وابسته به قطبش				0.1	dB
تلفات خمش	در 1550nm در شعاع 10 میلی‌متر، 1 دور			0.5	dB
نوع فیبر	Corning® SMF-28 Ultra؛ لوله شل 900 میکرومتر
طول فیبر	COM	51 سانتی‌متر
	TRANS	100 سانتی‌متر
	REFL	100 سانتی‌متر
نوع کانکتور	COM	SC/APC
	TRANS	بدون کانکتور
	REFL	بدون کانکتور
طول لوله بسته‌بندی WDM			38	39	میلی‌متر
قطر لوله بسته‌بندی WDM			5.5	6	میلی‌متر
عایق الکتریکی لوله WDM	لوله فلزی باید با استفاده از لوله پوششی شرینک حرارتی در تمام طول آن عایق الکتریکی شود.

اطلاعات سفارش

طول موج	پیکربندی	مشخصات بسته	نوع فیبر	قطر فیبر	طول فیبر	کانکتور
XGS-PON S=مشخص کنید	1=ترکیب 1 واحد 2=ترکیب 2 واحد 3=ترکیب 3 واحد 4=ترکیب 4 واحد S=مشخص کنید	S1= لوله فولادی φ5.5x35mm A9=جعبه ABS 90x20x10mm A1=جعبه ABS 100x80x10mm A2=جعبه ABS 120x80x18mm A3=جعبه ABS 140x115x15mm L1=LGX 12929130mm L2=LGX در رک 2 اسلات قرار می‌گیرد L4=LGX در رک 4 اسلات قرار می‌گیرد R1=رک 19 اینچی 1U R2=رک 19 اینچی 1U 2 اسلات R4=رک 19 اینچی 1U 4 اسلات X=سفارشی	9=9/125 S=مشخص کنید	25=250 میکرومتر 90=900 میکرومتر 20=2.0 میلی‌متر 30=3.0 میلی‌متر S=مشخص کنید	05=0.5 متر 10=1.0 متر 15=1.5 متر S=مشخص کنید	00=هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=مشخص کنید

بسته‌بندی محصول
