| Brand Name: | GEZHI or OEM |
| شماره مدل: | D1x2-SM-13/15-5N |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

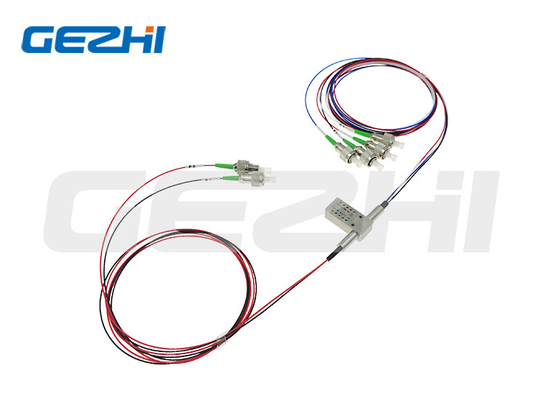

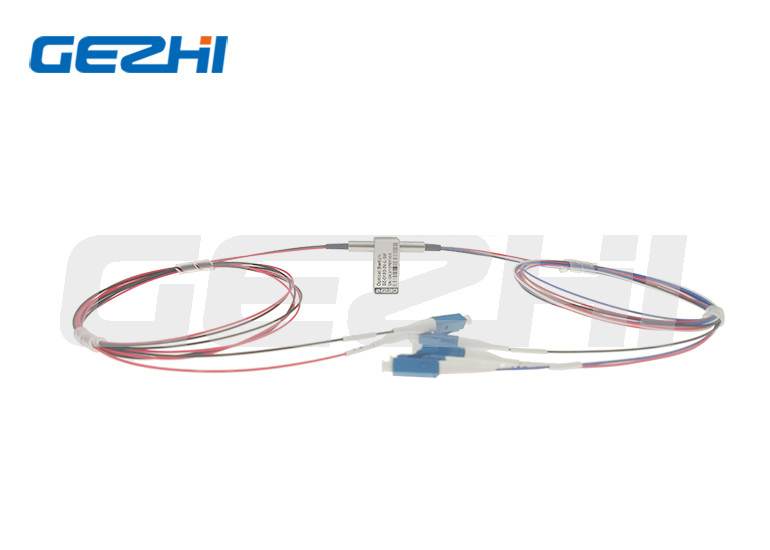

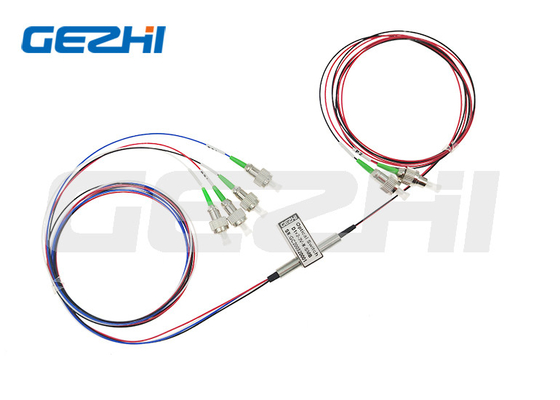

دو سوئیچ اپتیکال اپتومکانیکال 1x2
شرح
D1x2 Opto-Mechanicalدو جهتهسوئیچ فیبر نوری کانال های نوری را به هم متصل می کندبا هدایت 2 سیگنال نوری ورودی به 4 فیبر خروجی.این با استفاده از یک پیکربندی مکانیکی نوری به دست می آید و از طریق یک سیگنال کنترل الکتریکی فعال می شود.سوئیچ دارای حسگرهای موقعیت الکتریکی یکپارچه استتکنولوژی فیلتر لایه نازکاین سری از محصولات که یک روش قوی برای تغییر وصله نور ارائه می دهد، دارای یک پیکربندی پلت فرم ساده شده است که قابلیت اطمینان بالا و هزینه تولید پایین را ارائه می دهد.این طراحی جدید به طور قابل توجهی حساسیت موقعیت قطعه متحرک را کاهش می‌دهد و پایداری بی‌سابقه بالا و همچنین هزینه کم بی‌نظیر را ارائه می‌دهد.
| امکانات | برنامه های کاربردی |
| از دست دادن کم درج | شبکه متروپولیتن |
| محدوده طول موج گسترده | تحقیق و توسعه در سیستم آزمایشگاهی |
| تداخل کم | مانیتور قابل تنظیم |
| پایداری بالا، قابلیت اطمینان بالا | تست مؤلفه OADM |
| بدون اپوکسی در مسیر نوری | |
| چفت کننده و غیر چفت کننده |
مشخصات محصول
| مولفه های | GZ-FSW-D1x2 | ||
| محدوده طول موج | نانومتر | 670 تا 980 | 1260 تا 1650 |
| تست طول موج | نانومتر | 850±40/1300±40 | 1310/1550 |
| از دست دادن درج | دسی بل | نوع: 1.0 حداکثر: 1.5 | نوع: 1.0 حداکثر: 1.5 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | ≤0.05 | |
| WDL | دسی بل | ≤0.25 | |
| TDL | دسی بل | ≤0.25 | |
| تکرارپذیری | دسی بل | ≤±0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | زمان | ≥107 | |
| زمان سوئیچ | ام‌اس | ≤8 | |
| قدرت انتقال | میلی وات | ≤500 | |
| دمای عملیات | ℃ | -20+70 | |
| دمای ذخیره سازی | ℃ | -40+85 | |
| وزن | g | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L)27×(W)12×(H)8.2 (±0.2mm) سفارشی سازی موجود است | |
برقی
| مشخصات فنی | ولتاژ | جاری | مقاومت |
| ضامن 5 ولت | 4.5 ~ 5.5 | 36 ~ 44 میلی آمپر | 125Ω |
| 5 ولت بدون قفل | 4.5 ~ 5.5 | 26 ~ 32 میلی آمپر | 175Ω |
| ضامن 3 ولت | 2.7 ~ 3.3 | 54 ~ 66 میلی آمپر | 50Ω |
| 3 ولت بدون قفل | 2.7 ~ 3.3 | 39 ~ 47 میلی آمپر | 70Ω |
مواد با کیفیت و پایداری بالا
|
از رله پاناسونیک جدید و پایدار اصلی استفاده کنید
|
از منشور با قابلیت اطمینان بالا استفاده کنید
|
از C-Lens و Collimator با کیفیت بالا استفاده کنید |
جزئیات محصول
ویدیو
|
|
