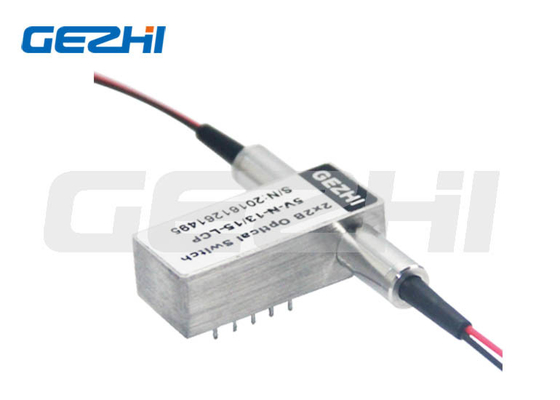

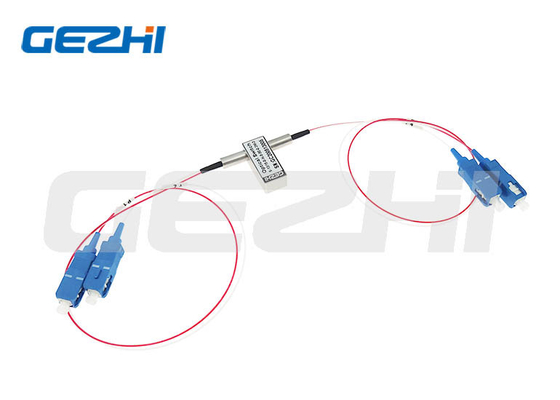

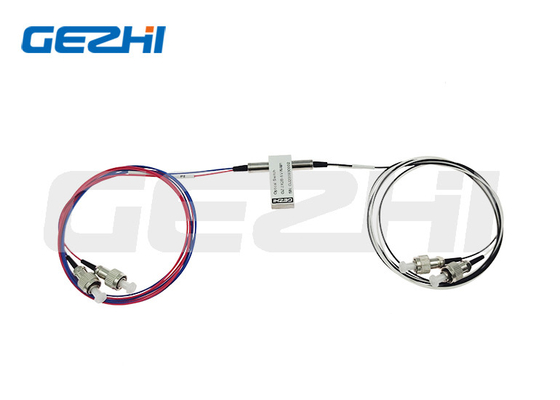

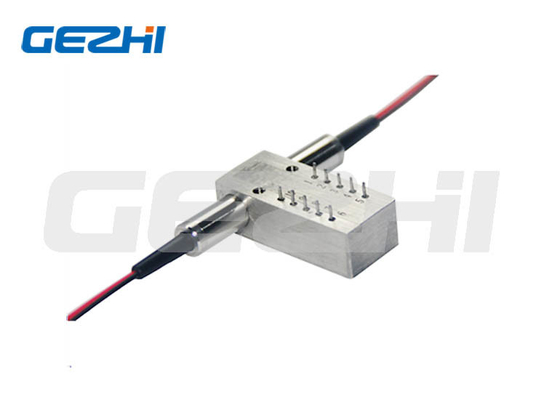

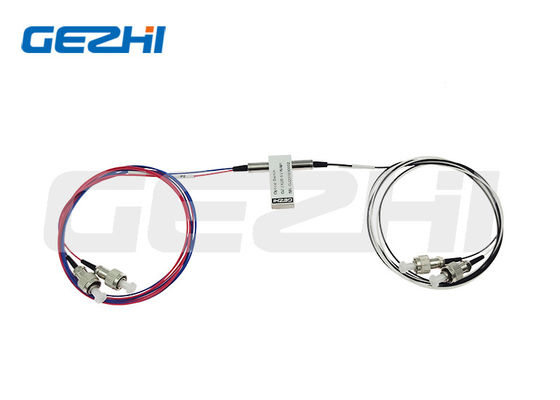

سوئیچ فیبر نوری 3V 2x2B با طول موج 1260-1650 نانومتر و کنترل لچینگ یا غیر لچینگ

Name: سوئیچ فیبر نوری 3V 2x2B با طول موج 1260-1650 نانومتر و کنترل لچینگ یا غیر لچینگ
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 71.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	2x2B-SM-13/15-5N
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$58-US$85

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

تایپ کنید:

راه حل های FTTX

استفاده کنید:

مانیتور سیستم

زمان گارانتی:

3 سال

طول موج:

1260-1650 نانومتر

ولتاژ:

3 ولت یا 5 ولت

اتصال فیبر:

LC/UPC، FC/APC، SC/APC و غیره

بندر:

2x2B

نوع کنترل:

چفت شونده یا غیر چفت شونده

برنامه:

OADM قابل تنظیم

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

قابل مذاکره

برجسته کردن:

سوئیچ فیبر نوری LC/UPC

سوئیچ فیبر نوری 3 ولت

سوئیچ فیبر نوری SC/UPC

توضیحات محصول

سوئیچ‌های فیبر نوری 3V 2x2B با LC/UPC LC/APC SC/UPC

سوئیچ‌های نوری اپتو-مکانیکی بای‌پس 2x2

سوئیچ فیبر نوری دوطرفه اپتو-مکانیکی 2x2B کانال‌های نوری را با هدایت 2 سیگنال نوری ورودی به 2 فیبر خروجی متصل می‌کند. این امر با استفاده از پیکربندی اپتو-مکانیکی و فعال‌سازی از طریق سیگنال کنترل الکتریکی انجام می‌شود. این سوئیچ دارای سنسورهای موقعیت الکتریکی یکپارچه است.

این سری از محصولات بر اساس فناوری فیلتر فیلم نازک که روشی مقاوم برای تغییر مسیر نور ارائه می‌دهد، دارای پیکربندی پلتفرم بسیار ساده شده‌ای است که قابلیت اطمینان بالا و هزینه تولید پایین را فراهم می‌کند. این طراحی نوآورانه حساسیت موقعیت قطعات متحرک را به طور قابل توجهی کاهش می‌دهد و پایداری بالا و بی‌سابقه و همچنین هزینه پایین بی‌نظیری را ارائه می‌دهد.

ویژگی‌های کلیدی و کاربردها

ویژگی‌ها

افت درج کم
محدوده طول موج وسیع
کراس‌تاک کم
پایداری بالا، قابلیت اطمینان بالا
بدون اپوکسی در مسیر نوری
قفل‌شونده و غیر قفل‌شونده

کاربردها

سوئیچینگ شبکه
نظارت بر سیستم
مسدود کردن کانال
ادغام ماژول و سیستم
شبکه منطقه شهری
حفاظت و بازیابی شبکه

پارامترهای فنی

پارامترها	واحد	GZ-FSW-2*2B
محدوده طول موج	نانومتر	850±40/1300±40 \| 1260~1650
طول موج عملیاتی	نانومتر	850/1300 \| 1310/1550
افت درج	dB	معمولاً: 0.8 حداکثر: 1.2 \| معمولاً: 0.6 حداکثر: 0.8
افت بازگشت	dB	MM≥30 SM≥50
کراس‌تاک	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
تکرارپذیری	dB	≤±0.02
منبع تغذیه	ولت	3.0 یا 5.0
عمر مفید	تعداد دفعات	≥10⁷
زمان سوئیچ	میلی‌ثانیه	≤8
توان انتقال	میلی‌وات	≤500
دمای عملیاتی	درجه سانتی‌گراد	-20~+70
دمای ذخیره‌سازی	درجه سانتی‌گراد	-40~+85
وزن	گرم	16
ابعاد	میلی‌متر	(طول)27.0(عرض)12.0(ارتفاع)8.2

پیکربندی پین

پارامترها	پین‌ها	درایو الکتریکی	سنسور وضعیت
مسیر نوری 2*2B	غیر قفل‌شونده P1-P3	--	بسته \| باز \| باز \| بسته
مسیر نوری 2*2B	غیر قفل‌شونده P1-P4,P2-P3	V+ \| -- \| -- \| GND	باز \| بسته \| بسته \| باز
مسیر نوری 2*2B	قفل‌شونده P1-P3	-- \| -- \| GND \| V+	بسته \| باز \| باز \| بسته
مسیر نوری 2*2B	قفل‌شونده P1-P4 P2-P3	V+ \| GND \| -- \| --	باز \| بسته \| بسته \| باز

نمودارهای مسیر نوری

سوالات متداول

سوال 1: آیا می‌توانم سفارش نمونه داشته باشم؟ حداقل مقدار سفارش (MOQ) شما چیست؟

پاسخ 1: سفارش نمونه برای تست و بررسی کیفیت خوش آمدید. ما MOQ نداریم، نمونه 1 عددی موجود است. نمونه‌های ترکیبی نیز قابل قبول هستند.

سوال 2: زمان تحویل چقدر است؟

پاسخ 2: زمان تحویل معمول حدود 1 هفته است. برای مقادیر زیاد و محصولات خاص، لطفاً زمان تحویل را با نماینده فروش ما بررسی کنید. ما برای برخی از محصولات موجودی داریم و می‌توانیم ظرف 1-3 روز پس از دریافت پرداخت ارسال کنیم.

سوال 3: شرایط پرداخت چیست؟

پاسخ 3: شرایط پرداخت: T/T، پی‌پال، وسترن یونیون، پرداخت نقدی، ALI و غیره.

سوال 4: زمان گارانتی شما چقدر است؟

پاسخ 4: گارانتی 3 ساله.

سوال 5: آیا می‌توانم از لوگو، برچسب و بسته‌بندی خودمان استفاده کنم؟

پاسخ 5: بله، ما خدمات OEM را مطابق با الزامات شما ارائه می‌دهیم، از جمله برچسب‌های سفارشی محصول، لوگوها، شماره قطعات، شماره سریال و بسته‌بندی.
