| Brand Name: | GEZHI or OEM |
| شماره مدل: | 1x96 AAWG |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

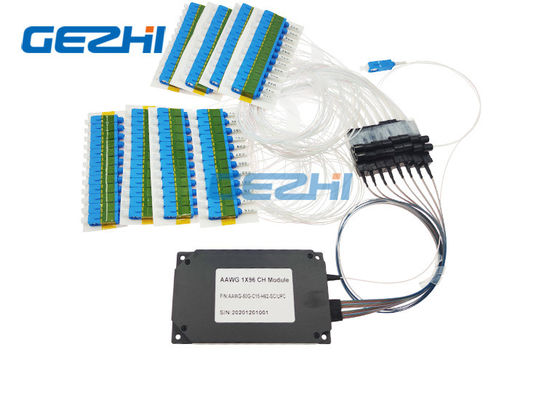

کم درج ماژول 1x96 Athermal AWG DWDM
طول موج گریتینگ آرایه ای (AWG) مولتی / دمتی پلکسر سیگنال های نوری طول موج های مختلف را برای استفاده در سیستم WDM ترکیب و تقسیم می کند.این AWG Athermal 50 گیگاهرتز که با طراحی بهینه و ساخت دقیق به کارایی بالایی می رسد.حداکثر 96ch برای کل باند C با شکل فیلتر تخت در دسترس است.مشخصات سفارشی مانند L-Band و غیره در دسترس است
GEZHI Photonics Co.، Ltd ماژول AAWG م componentلفه اصلی بلوک های مولتی پلکسر / دمولتی پلکسر تجهیزات DWDM است.AAWG اجازه کار در محدوده دمایی گسترده را می دهد.ماژول AAWG GEZHI به دلیل جبران انبساط حرارتی تراشه ، یک دستگاه کاملاً منفعل است.ماژول شامل اجزای سیستم نیست که تقاضای تأمین برق دارند.
امکانات
از دست دادن درج کم
جداسازی کانال بالا
پایداری و قابلیت اطمینان بالا
باند Wide Pass
ظرفیت بالا برای برنامه های تشنه داده
مبتنی بر فناوری AWG غیر آترمی با باندهای پاس شکل گاوسی
برنامه های کاربردی
شبکه های مترو
مرکز اطلاعات
شبکه WDM
برنامه های CATV
مخابرات
دسترسی به شبکه
مشخصات
| پارامتر | مشخصات فنی | واحد | اظهار نظر | ||
| حداقل | حداکثر | ||||
| کانال ورودی | 1 | ||||
| کانال خروجی | 96 | 80 ، 96 کانال در دسترس است | |||
| فاصله کانال | 50 | گیگاهرتز | |||
| پهنای باند 1dB |
0.18 |
نانومتر | نوع گاوسیون | ||
| پهنای باند 3dB |
0.28 |
نانومتر | |||
| IL | 7 | دسی بل | بدترین مورد در باند گذر ITU | ||
| IL UNI. | 1 | دسی بل | |||
| موج دار شدن | 0.7 | دسی بل | تغییر ضرر در باند گذر ITU | ||
| PDL | 0.5 | دسی بل | حداکثرمقدار در گذرگاه ITU | ||
| کراس استالک مجاور | 22 | دسی بل | بدترین مورد در باند گذر ITU | ||
| Crosstalk غیر مجاور | 27 | دسی بل | بدترین مورد در باند گذر ITU | ||
| Crosstalk کل | 20 | دسی بل | عبور متقابل تجمعی از همه کانال های دیگر | ||
| برگشت ضرر | 40 | دسی بل | |||
| حداکثر قدرت نوری مداوم | 250 | مگاوات | حداکثر توان نوری ورودی | ||
| پراکندگی رنگی (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
نمودار انتقال سیگنال نوری
اطلاعات سفارش
| AAWG | XX | ایکس | XX | XXX | XX | XX | XX |
| فاصله | نوع تراشه | شماره کانال | کانال 1 | طول فیبر ورودی | طول فیبر خروجی | رابط ورودی / خروجی | |
| Athermal AWG |
05 = 50 گیگاهرتز 10 = 100 گیگاهرتز 20 = 200 گیگاهرتز |
F = تخت بالا G = گوسیان |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = مشخص کنید |
C14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = مشخص کنید |
05 = 0.5 متر 10 = 1.0 متر 15 = 1.5 متر 20 = 2.0 متر 25 = 2.5 متر XX = مشخص کنید |
05 = 0.5 متر 10 = 1.0 متر 15 = 1.5 متر 20 = 2.0 متر 25 = 2.5 متر XX = مشخص کنید |
0 = هیچ LP = LC / PC LA = LC / APC SP = SC / PC SA = SC / APC FP = FC / PC FA = FC / APC X = مشخص کنید |
|
|
