| Brand Name: | GEZHI or OEM |
| شماره مدل: | AWG 96CH |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

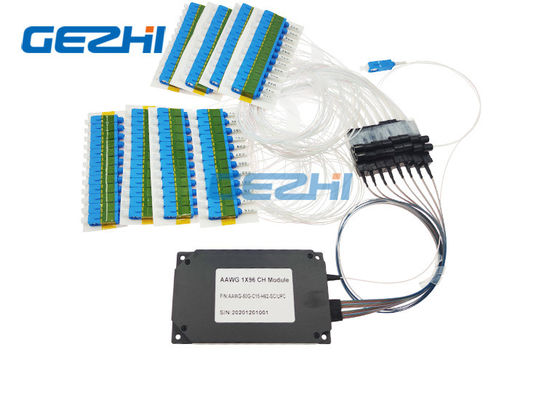

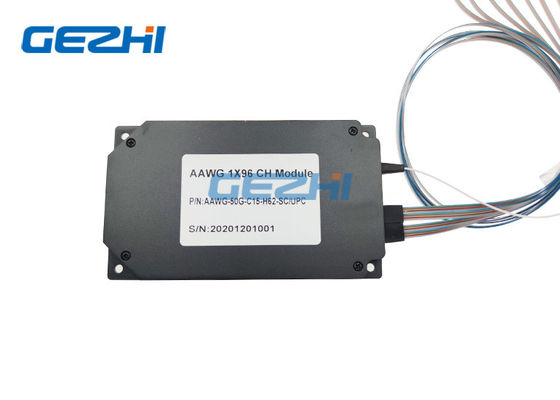

L-Band 96 کانال 50Ghz Athermal AWG DWDM ماژول
GEZHI Photonics Co.، Ltd ماژول AAWG م componentلفه اصلی بلوک های مولتی پلکسر / دمولتی پلکسر تجهیزات DWDM است.AAWG اجازه کار در محدوده دمایی گسترده را می دهد.ماژول AAWG GEZHI به دلیل جبران انبساط حرارتی تراشه ، یک دستگاه کاملاً منفعل است.ماژول شامل اجزای سیستم نیست که تقاضای تأمین برق دارند.
ماژول AAWG برای چند برابر سازی یا چندگانه سازی سیگنال نوری در باند 1525-1565 نانومتر (باند C) ، تنظیمات دستگاه با استفاده از 40 تا 96 کانال با گام 100 یا 50 گیگاهرتز طراحی شده است.مشخصات سفارشی مانند L-Band و غیره در دسترس است
امکانات
پایداری و قابلیت اطمینان بالا
باند Wide Pass
از دست دادن درج کم
جداسازی کانال بالا
ظرفیت بالا برای برنامه های تشنه داده
مبتنی بر فناوری AWG غیر آترمی با باندهای پاس شکل گاوسی
کاردستی نوآورانه برای حداکثر عملکرد با درجه حفاظت بالا
برنامه های کاربردی
مرکز اطلاعات
شبکه WDM
مخابرات
شبکه های مترو
برنامه های CATV
دسترسی به شبکه
مشخصات
| پارامتر | مشخصات فنی | واحد | اظهار نظر | ||
| حداقل | حداکثر | ||||
| کانال ورودی | 1 | ||||
| کانال خروجی | 96 | 80 ، 96 کانال در دسترس است | |||
| فاصله کانال | 50 | گیگاهرتز | |||
| پهنای باند 1dB |
0.18 |
نانومتر | نوع گاوسیون | ||
| پهنای باند 3dB |
0.28 |
نانومتر | |||
| IL | 7 | دسی بل | بدترین مورد در باند گذر ITU | ||
| IL UNI. | 1 | دسی بل | |||
| موج دار شدن | 0.7 | دسی بل | تغییر ضرر در باند گذر ITU | ||
| PDL | 0.5 | دسی بل | حداکثرمقدار در گذرگاه ITU | ||
| کراس استالک مجاور | 22 | دسی بل | بدترین مورد در باند گذر ITU | ||
| Crosstalk غیر مجاور | 27 | دسی بل | بدترین مورد در باند گذر ITU | ||
| Crosstalk کل | 20 | دسی بل | عبور متقابل تجمعی از همه کانال های دیگر | ||
| برگشت ضرر | 40 | دسی بل | |||
| حداکثر قدرت نوری مداوم | 250 | مگاوات | حداکثر توان نوری ورودی | ||
| پراکندگی رنگی (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
نمودار انتقال سیگنال نوری
|
|
| Brand Name: | GEZHI or OEM |
| شماره مدل: | AWG 96CH |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |

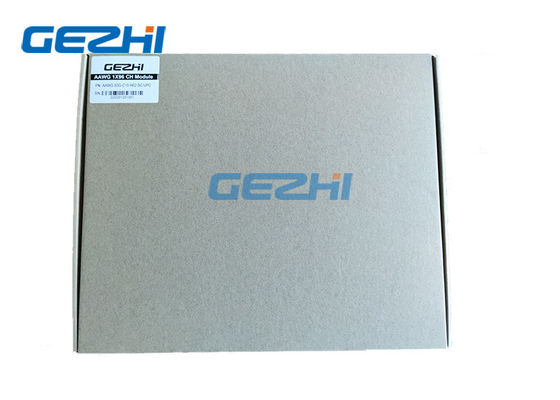

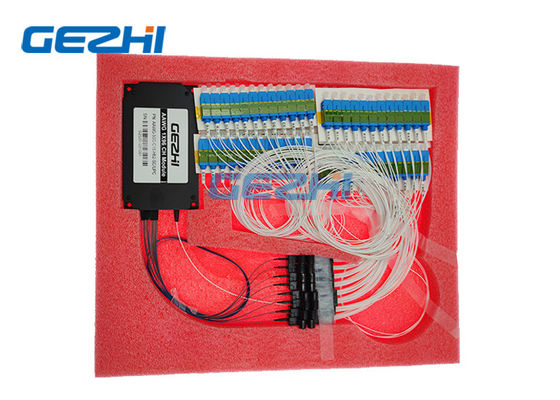

| جزئیات بسته بندی: | جعبه کاغذی |
