| Brand Name: | GEZHI or OEM |
| شماره مدل: | 1x2FWDM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

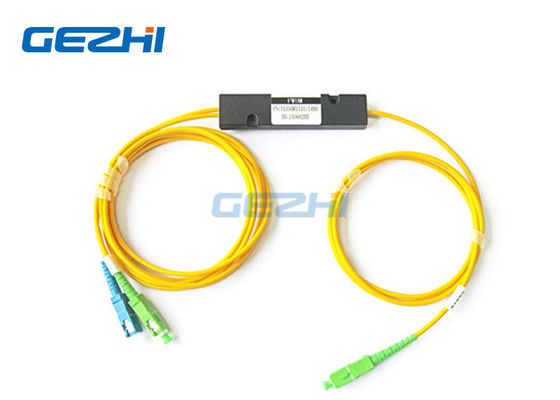

FTTH / FTTX 1310/1550 / 1490nm دستگاه فیلتر WDM FWDM
GEZHI استدستگاه FDTH / FTTX فیلتر WDM FWDMمبتنی بر فناوری فیلتر فیلم نازک با T1550nm R1310 و 1490nm است.این دستگاه دارای مسیر نوری اپوکسی آزاد ، نسبت بالای انقراض ، از بین رفتن کم درج ، قابلیت اطمینان بالا و پایداری بالا است.
دستگاه FTTH / FTTX 1310/1550 / 1490nm فیلتر WDM FWDM فیلتربرای برنامه های ویژه شما به نوارهای طول موج خاص سفارشی می شوند.همانطور که ممکن است بدانید ، سیستم GEPON خود بر روی 1310/1490 کار می کند ، بنابراین سیگنال CATV در اینجا از طریق همان الیاف با استفاده از 1550 نانومتر تحویل داده می شود ، و FWDM مکانی است که همه اینها "مخلوط" می شوند.
|
امکانات |
برنامه های کاربردی |
|
|
مشخصات
| مولفه های | واحد | دستگاه FWDM | ||
| طول موج عامل T: طول موج انتقال R: طول موج بازتاب 1310 ± 50،1490 ± 10 ، 1050 50 1550 10 16 1610 ، 25 16 1625 ، 20 16 1650 |
نانومتر | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| ضرر درج | دسی بل | انتقال: 0.6 پوند | ||
| تأمل: 0.4 پوند | ||||
| جداسازی کانال انتقال | دسی بل | 30 پوند | ||
| جداسازی کانال انعکاس | دسی بل | 17 پوند | ||
| PDL | دسی بل | ≤ 0.1 | ||
| پایداری حرارتی طول موج | nm / | 3 0.003 | ||
| پایداری حرارتی از بین رفتن | dB / | 5 0.005 | ||
| برگشت ضرر | دسی بل | 45 پوند | ||
| قدرت نوری | مگاوات | 500 پوند | ||
| دمای کارکرد | ℃ | -10 ~ +70 | ||
| دمای ذخیره سازی | ℃ | -40 ~ +85 | ||
| رطوبت نسبی | ٪ | 5 ~ 95 | ||
| بعد، ابعاد، اندازه | میلی متر | Φ5.5 × 34 | Φ4.2 × 25 | 10 × 20 90 |
| توجه: 1. سفارشی سازی در دسترس است. 2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید. |
||||
تصویر A برای T13 / R15 ، T14 / R1315 ، T1415 / R13 FTTX فیلتر WDM است
تصویر ب برای T15 / R13 ، T13 / R1415 ، T15 / R1314 ، T1314 / R15 FTTX فیلتر WDM است
ترتیب اطلاعات:
| آ | ب | ج | د | ه |
| طول موج | نوع لوله | طول فیبر (شامل کانکتور) |
اتصال دهنده | بعد، ابعاد، اندازه |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = دیگران |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = دیگران |
05 = 0.5m ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5m ± 0.05m X = دیگران |
00 = هیچکدام FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = دیگران |
5534 = Φ5.5 × 34 میلی متر 4225 = Φ4.2 mm 25 میلی متر 9021 = 90 × 20 × 10 میلی متر X = سفارشی |
|
|
