| Brand Name: | GEZHI or OEM |
| شماره مدل: | 18CH-CWDM-M |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

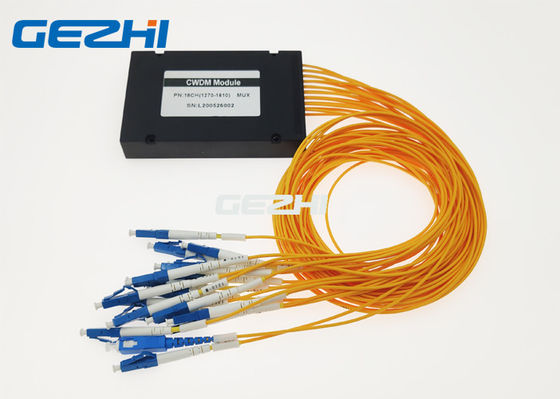

1x18 CWDM Passive Multiplexer ماژول های نوری فیبر
چندتایی GEZHI 1x18 CWDM Passive Multiple مبتنی بر فناوری فیلتر فیلم نازک دی الکتریک که برای ادغام در شبکه های دسترسی ارزان و مترو طراحی شده است.بسته بندی آن با جعبه ABS 120 * 80 * 18mm با لوله شل 90000 ، 1 متر ، کانکتور COM-SC / UPC ، خروجی دیگر با اتصال LC / UPC.کامپوننت های نوری فیبر نوری 1x18 CWDM یک multiplexer نوری است که می تواند تا 18 منبع CWDM را روی یک فیبر نوری تنها با از دست دادن پیوند 3.5dB ضرب کند.ماژول Multiplexer Passive Multiplexer GEZHI 1x18 CWDM (فیبر نوری) دارای انزوا کانال بالا است و بنابراین می تواند در یک سیستم دو جهته مورد استفاده قرار گیرد.این ماژول می تواند به عنوان یک multiplexer یا de multip multiplexer استفاده شود و از یک شکاف منفرد در یک قاب استفاده می شود یا می توان از آن در جعبه N استفاده کرد.
امکانات
می تواند به عنوان مولتی پلکسر یا دی مالتی پلکسر استفاده شود
می تواند مستقل در جعبه N استفاده شود
از دست دادن پیوند 3.5dB
18 کانال در هر فیبر
دو جهته
برنامه های کاربردی
شبکه های ویدیویی نوری
تولید رویداد
</s>avkanîشبکه های CWDM
شبکه های فیبر تاریک
پخش شبکه های مشارکت
مشخصات
|
پارامتر |
واحد |
Multiplexer Passive Multiplexer 1x18 CWDM | ||
| موکس | دموکس | |||
| طول موج کانال | نانومتر |
1210 ~ 1610nm |
||
|
طول موج مرکز |
نانومتر | 0.5 | ||
| فاصله کانال | نانومتر | 20 | ||
|
کانال گذر |
نانومتر | > 14 | ||
| حداکثر ضرر درج | دسی بل | <5.5 یا<3.5 با پرش | <5.5 یا <3.5 با پرش | |
| کانال ریپل | دسی بل | 0.3 | ||
|
انزوا |
مجاور | دسی بل | > 30 | |
| غیر همجوار | دسی بل | > 40 | ||
|
دمای از دست دادن بی تحرکی |
dB / |
<0.005 |
||
|
دمای طول موج |
nm / ℃ |
<0.002 | ||
|
وابسته به قطبش |
دسی بل | <0.1 | ||
|
حالت قطبش |
دسی بل | <0.1 | ||
| هدایت | دسی بل | > 50 | ||
| برگشت ضرر | دسی بل | > 45 | ||
| انتقال قدرت حداکثر | مگاوات | 300 | ||
| درجه حرارت | ℃ | -5 ~ + 75 | ||
| دمای ذخیره سازی | ℃ | -40 85 | ||
| بعد بسته | میلی متر | L120x80x18 | ||
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده با کانکتور
فیلتر آبشار
ترتیب اطلاعات
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| تعداد کانال | نوع ماژول | نوع کابل | طول فیبر | اتصال ورودی |
خروجی اتصال دهنده |
|||||||
| CWDM | 01 = 1 کانال 02 = 2 کانال 03 = 3 کانال 04 = 4 کانال ...... 16 = 16Channel 17 = 17 كانل 18 = 18 كانل |
0 = 100x80x10 میلی متر 1 = 142x102x14.5 میلی متر 2 = جعبه LGX 3 = 19 ″ 1U Rack X = دیگران |
00 = هیچ کدام 09 = 900um لوله شل 20 = 2.0 میلی متر 30 = 3.0 میلی متر |
05 = 0.5m 10 = 1.0m 15 = 1.5 متر 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = هیچ LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = سفارشی |
0 = هیچ |
پکیج ماژول چند منظوره 1x18 CWDM Passive Multiplexer
ماژول چند برابر کننده 1x18 CWDM Passive Multiplexer
اجزای نوری فیبر CWDM
ویدیو
|
|
