سوئیچ های نوری فیبر نوری 2x2B

Name: سوئیچ های نوری فیبر نوری 2x2B
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	GZ-FSW-D2x2B
مقدار تولیدی:	1 کامپیوتر
قیمت:	قابل مذاکره
Delivery Time:	2-7 روز کاری
شرایط پرداخت:	T / T ، Western Union

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS ISO9001

نام محصول:

سوئیچ بای پس از فیبروپتیک

کانال:

D2x2 (4x4)

طول موج:

1310 و 1550nm

نوع کنترل:

چفت شدن

اتصال دهنده:

LC / UPC

کاربرد:

ماژول و ادغام سیستم

جزئیات بسته بندی:

2 قطعه در کف با پلاستیک جعبه

قابلیت ارائه:

60000 قطعه در هر ماه

برجسته کردن:

4x4 Switch bypass Fiberoptic

ماژول سوئیچ بای پس لاتچ

سوئیچ نوری 1550 نانومتر

توضیحات محصول

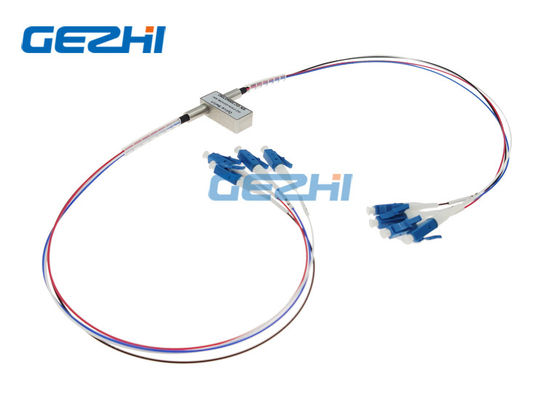

دو سوئیچ فیبر نوری 2x2B مینی سوئیچ بای پس از فیبروپتیک مینی 4x4

Dual 2x2B GEZHI برای استفاده در ابزار اندازه گیری طراحی شده است شبکه های ارتباطی فیبر نوری.دارای 4 ورودی و 4 خروجی است.این سوئیچ بای پس از مینی 4x4 فیبروپتیک با استفاده از یک پیکربندی نوری مکانیکی حاصل می شود و از طریق سیگنال کنترل الکتریکی فعال می شود.این طراحی پیشرفته از سوئیچ های نوری فیبر نوری GEZHI Dual 2x2B با ارائه پایداری بالا و بی سابقه و همچنین کم هزینه بی نظیر.

امکانات

بسیار پایدار و قابل اطمینان

زمان تعویض کوتاه

طراحی جمع و جور ، اندازه کوچک
از دست دادن درج کم

طیف وسیعی از طول موج عامل
عدم لات شدن و عدم چفت شدن
حالت منفرد یا چند حالت اختیاری

برنامه های کاربردی

مانیتور سیستم
قابل تنظیم OADM

شبکه متروپولیتن
تحقیق و توسعه در آزمایشگاه

مشخصات

مولفه های	واحد	GZ-FSW-D2 × 2B
دامنه طول موج	نانومتر	970 6 670	1260 ~ 1650
طول موج عامل	نانومتر	670/785/850/980	1310/1490/1550/1625/1650
ضرر درج	دسی بل	نوع: 0.8 حداکثر: 1.2	نوع: 0.6 حداکثر: 1.0
برگشت ضرر	دسی بل	MM≥30 SM≥50
متقاطع	دسی بل	MM≥30 SM≥55
PDL	دسی بل	.050.05
WDL	دسی بل	.20.25
TDL	دسی بل	.20.25
تکرارپذیری	دسی بل	2 2 0.02
منبع تغذیه	v	3.0 یا 5.0
طول عمر	بار	≥10⁷
زمان تعویض	اماس	8 پوند
قدرت انتقال	مگاوات	500 پوند
دمای کارکرد	℃	-20 ~ + 70
دمای ذخیره سازی	℃	-40 ~ + 85
وزن	گرم	16
بعد، ابعاد، اندازه	میلی متر	(L) 27.0 × (W) 12.6 × (H) 8.0 (mm 0.2mm) سفارشی سازی در دسترس است.

اطلاعات سفارش

GZ-FSW-D2x2B-x-xx-xxx-xx-xx

حالت	طول موج	نوع ولتاژ	مدل کنترل	نوع فیبر	قطر فیبر	طول فیبر	اتصال دهنده
S = SM M = MM	85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران	3 = 3 ولت 5 = 5 ولت	L = چسبیدن N = عدم چسبیدن	5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران	25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران	1 = 1 متر 2 = 1.5 متر X = دیگران	0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC

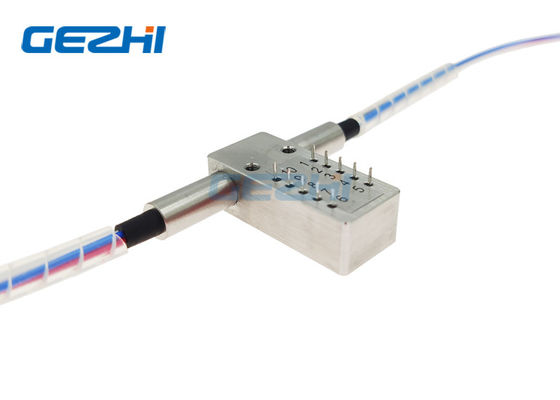

پین

مدل کنترل	مسیر نوری	درایو برقی				سنسور وضعیت
D2 × 2B	پین سبک	1	5	6	10	2-3	3-4	7-8	8-9
عدم چفت شدن	P1-P3 P1'-P3 '	-	-	-	-	نزدیک	باز کن	باز کن	نزدیک
عدم چفت شدن	P1-P4 ، P1'-P4 ' P3-P2 ، P3'-P2 '	V +	-	-	GND	باز کن	نزدیک	نزدیک	باز کن

برقی

مشخصات فنی	ولتاژ	جاری	مقاومت
5V Latching	5.5 4.5 5/5	44 A 44mA	125Ω
5V بدون چفت شدن	5.5 4.5 5/5	32 A 32mA	175Ω
3V Latching	2.3 2. 3.3	66 ~ 66mA	50Ω
3V بدون چفت شدن	2.3 2. 3.3	47 A 47mA	70Ω

تصویر بسته بندی
