| Brand Name: | GEZHI or OEM |
| شماره مدل: | 1x16-CWDM-S |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

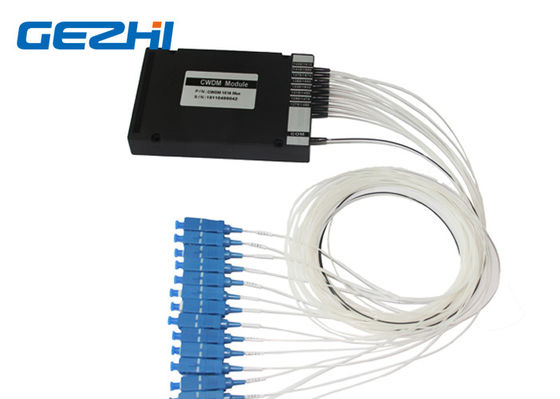

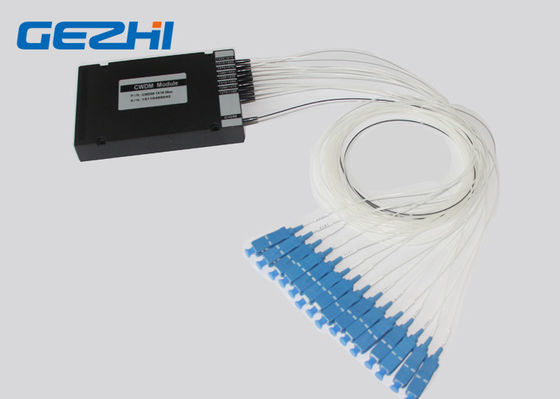

تک فیبر 1x16 طول موج درشت تقسیم چند قطعه SC / UPC رنگ آمیزی
GEZHI 1x16 درشت تقسیم طول موج چند برابر کننده SC / UPC بر اساس فن آوری فیلتر فیلم نازک دی الکتریک که برای ادغام در شبکه های دسترسی کم و مترو طراحی شده است.بسته بندی آن توسط جعبه ABS با لوله شل 900um ، 1 متر ، SC / UPC رنگ آمیزی شده است.این چند برابر کننده تقسیم طول موج درشت 1x16 برای کاربرد سلولی مورد استفاده قرار می گیرد ، مراکز داده به جز 1390nm و 1510nm از 1610 m 1270 محکم بسته شده اند.ماژول multiplexer تقسیم طول موج درشت 1x16 به صورت پروتکل شفاف و مناسب برای برنامه های از جمله اترنت 10 / 1G ، 16/8/4/2 / 1G ، SDH / SONET ، CATV ، فیبر کانال ، FTTx و غیره است.
امکانات
از دست دادن کم درج
جداسازی کانال بالا
باند عبور گسترده
اپوکسی رایگان در مسیر نوری
برنامه های کاربردی
نظارت بر خط
شبکه WDM
کاربرد سلولی
ارتباط از راه دور
دسترسی به شبکه
ترتیب اطلاعات
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| تعداد کانال | نوع ماژول | نوع کابل | طول فیبر | اتصال ورودی |
خروجی اتصال دهنده |
|||||||
| CWDM | 01 = 1 کانال 02 = 2 کانال 03 = 3 کانال 04 = 4 کانال ...... 16 = 16Channel 17 = 17 كانل 18 = 18 كانل |
0 = 100x80x10 میلی متر 1 = 142x102x14.5 میلی متر 2 = جعبه LGX 3 = 19 ″ 1U Rack X = دیگران |
00 = هیچ کدام 09 = 900um لوله شل 20 = 2.0 میلی متر 30 = 3.0 میلی متر |
05 = 0.5m 10 = 1.0m 15 = 1.5 متر 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = هیچ LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = سفارشی |
0 = هیچ |
مشخصات
|
پارامتر |
واحد |
CWDM 16CH | ||
| موکس | دموکس | |||
| طول موج کانال | نانومتر |
1270،1290،1310،1330،1350،1370،1410،1430، 1450،1470،1490،1510،1530،1570،1590،1610 |
||
|
طول موج مرکز |
نانومتر | 0.5 | ||
| فاصله کانال | نانومتر | 20 | ||
|
کانال گذر |
نانومتر | > 13 | ||
| حداکثر ضرر درج | دسی بل | <4.5 یا<3.0 با پرش | <4.5 یا <3.0 با پرش | |
| کانال ریپل | دسی بل | 0.3 | ||
|
انزوا |
مجاور | دسی بل | > 30 | |
| غیر همجوار | دسی بل | > 40 | ||
|
دمای از دست دادن بی تحرکی |
dB / |
<0.005 |
||
|
دمای طول موج |
nm / ℃ |
<0.002 | ||
|
وابسته به قطبش |
دسی بل | <0.1 | ||
|
حالت قطبش |
دسی بل | <0.1 | ||
| هدایت | دسی بل | > 50 | ||
| برگشت ضرر | دسی بل | > 45 | ||
| انتقال قدرت حداکثر | مگاوات | 300 | ||
| درجه حرارت | ℃ | -5 ~ + 75 | ||
| دمای ذخیره سازی | ℃ | -40 85 | ||
| بعد بسته | میلی متر | L120x80x18 | ||
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده با کانکتور
فیلتر آبشار

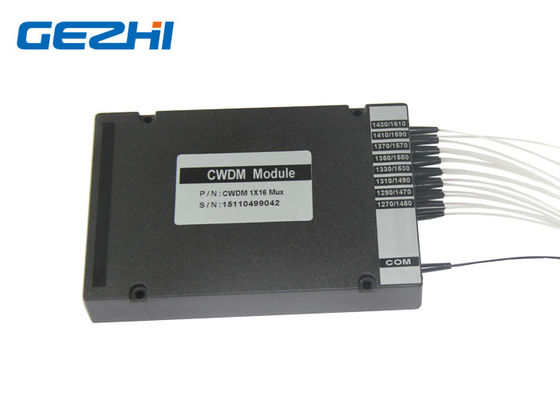

ماژول CWDM نوری 1x16
