| Brand Name: | GEZHI or OEM |
| شماره مدل: | 32CH-AAWG-S |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |
ماژول دو طرفه 32CH Athermal AWG DWDM Mux یا Demux Single Fiber
ماژول Athermal AWG 32W دو طرفه Gezhi DWDM Mux یا Demuxماژول نوری کم فشار ، چگالی بالا و مستقل منفعل است.این مبتنی بر Athermal استGrating Waveguide Gratingبا فناوری یکپارچه گاوسی.ماژول Athermal AWG Bidirectional 32CH Athermal AWG یک راه حل بسیار کم ضرر (حداکثر: 3.5 دسی بل) و کانال بالا را برای جداسازی کانال WDM برای دسترسی به مترو و مراکز داده ارائه می دهد.این ماژول Bidirectional 32CH Athermal AWG سهولت در کار با فیبر ، قابلیت اطمینان طولانی مدت و جداسازی کانال عالی در Rackmount 1U 19 ".
امکانات
جداسازی کانال بالا
هیچ قدرتی لازم نیست
ضرر کم درج Ultral
مستقل 19 "1U Rackmount
برنامه های کاربردی
مسیریابی انتخابی طول موج
شبکه های مترو و حمل و نقل طولانی
انتقال WDM
پردازش سیگنال نوری
مشخصات
| مولفه های | شرایط | مشخصات فنی | واحدها | ||
| حداقل | حداکثر | ||||
| دمای کارکرد | عملیاتی | -5 | 65 | درجه سانتیگراد | |
| رطوبت عملیاتی | عملیاتی | 5 | 95 | ٪ RH | |
| دمای ذخیره سازی | غیر عملی | -40 | +85 | درجه سانتیگراد | |
| رطوبت ذخیره سازی | غیر عملی | 5 | 95 | ٪ RH | |
| مشخصات نوری | AWG GAUSSIAN AAWG | ||||
| مولفه های | وضعیت | مشخصات | واحدها | ||
| حداقل | تایپ کنید | حداکثر | |||
| تعداد کانال | 1-1 × 32 | ||||
| فاصله کانال شماره | 100GHz | 100 | گیگاهرتز | ||
| چاطول موج مرکز | فرکانس ITU | C- باند | نانومتر | ||
| پاک کردن کانال عبور | ± 0.1 | نانومتر | |||
| مشخصات نوری | |||||
| مولفه های | وضعیت | مشخصات | واحدها | ||
| حداقل | تایپ کنید | حداکثر | |||
| پایداری طول موج | حداکثر دامنه خطای طول موج کلیه کانالها و دما در قطبش متوسط. | 5 0.05 | نانومتر | ||
| پهنای باند کانال -1 دسی بل -1 دسی بل | پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال | 0.24 | نانومتر | ||
| پهنای باند کانال -3 dB -3 dB | پهنای باند کانال پاک شده با شکل گذر تعریف شده است.برای هر کانال | 0.43 | نانومتر | ||
| ضرر درج نوری در شبکه ITU | به عنوان حداقل انتقال در طول موج ITU برای کلیه کانال ها تعریف شده است.برای هر کانال ، در تمام دما و قطبش. | 3.2 | 3.5 | دسی بل | |
| جداسازی کانال مجاور | اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بیشترین قدرت ، تمام قطبشها ، در باند ITU کانالهای مجاور. | 30 | دسی بل | ||
| جداسازی کانال غیر مجاور | اختلاف از دست دادن درج از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU کانالهای غیرجنسی. | 40 | دسی بل | ||
| جداسازی کامل کانال |
اختلاف از دست رفتن تجمعی کل از میانگین انتقال در طول موج شبکه ITU به بالاترین قدرت ، تمام قطبشها ، در باند ITU از تمام کانال های دیگر ، از جمله کانال های مجاور. |
33 | دسی بل | ||
| یکنواختی ضرر درج | حداکثر دامنه تغییرات از بین رفتن درج در ITU در کلیه کانالها ، قطبشها و دما. | 0.8 | 1.0 | دسی بل | |
| درج ضرر ریپل |
حداکثر و حداکثر از بین رفتن نوری در سراسر باند ITU ، به استثنای نقاط مرزی ، برای هر کانال در هر پورت |
0.4 | 0.5 | دسی بل | |
| هدایت | نسبت توان منعکس شده از هر کانال (غیر از کانال n) به توان ورودی از کانال ورودی n | 50 | دسی بل | ||
| از دست دادن بازده نوری | پورتهای ورودی و خروجی | 40 | دسی بل | ||
| از دست دادن وابسته به PDLPolarization در Clear Channel Band | مقدار بدترین حالت در باند ITU اندازه گیری شد | 0.3 | 0.5 | دسی بل | |
| پراکندگی حالت قطبش | 0.5 | روان | |||
| حداکثر توان نوری | 23 | dBm | |||
| خروجی ورودی MUXDEMUX محدوده نظارت | -35 | +23 | dBm | ||
ترتیب اطلاعات
| AWG | ایکس | XX | ایکس | XX | ایکس | XX |
| فاصله کانال | تعداد کانال | پیکربندی | کانال 1 | نوع بسته بندی | اتصال / خروجی | |
| 1 = 100 گیگاهرتز |
32 = 32 كانل 40 = 40 کانال 44 = 44 کانال 48 = 48 کانال
|
S = فیبر واحد D = فیبر دوتایی |
21 = Ch21 …… 34 = Ch34 …… 50 = Ch50 …… |
RU = 19 ”1U Rackmount |
0 = هیچکدام 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = مشخص کنید |

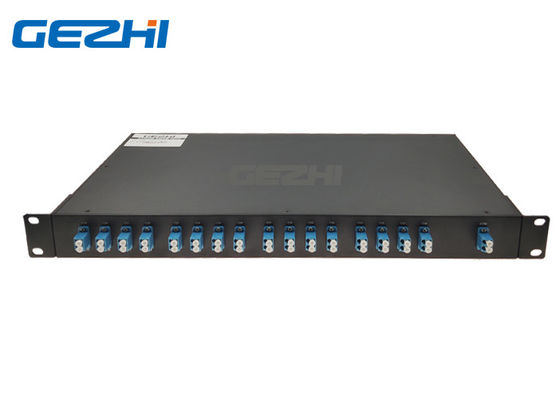

بسته بندی ماژول 32CH AAWG

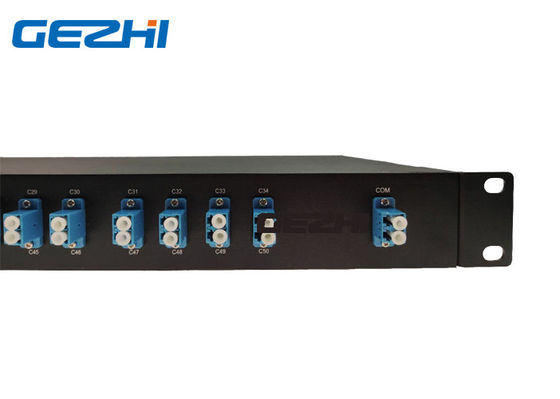

فیبر تک ماژول 32CH AAWG دو طرفه
|
|
