| Brand Name: | GEZHI or OEM |
| شماره مدل: | 1x2-FWDM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |

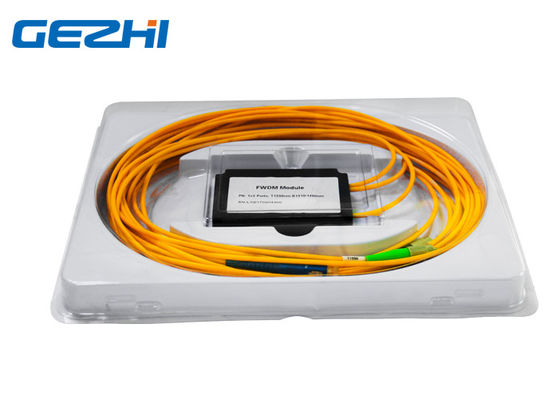

پورت 1x2 ماژول FWDM ماژول انتقال 1550nm بازتاب 1310 و 1490nm
ماژول WDM فیلتر FTTX Ports 1x2 GEZHI به طور گسترده در تقویت کننده های رامان ، EDFA ، ابزار دقیق فیبر نوری و شبکه های WDM استفاده می شود.این مبتنی بر فناوری نازک فیلم فیلتر (TFF) است.این دستگاه سیگنال (1310/1490 / 1550nm) را در طول موج های مختلف در یک طول موج گسترده ترکیب یا جدا می کند.ماژول FWDM Ports 1x2 می تواند ظرفیت یک فیبر واحد را برای دستیابی به ارتباطات دو طرفه گسترش دهد ، به گونه ای که بطور گسترده در گسترش و ارتقاء شبکه نوری مورد استفاده قرار می گیرد و یا تجارت جدید جدیدی را معرفی می کند.
GEZHI ماژول های FWDM Ports 1x2 را برای برنامه های ویژه شما به نوارهای طول موج خاص سفارشی می کند.همانطور که ممکن است بدانید ، سیستم GEPON به خودی خود در 1310/1490 کار می کند ، بنابراین سیگنال CATV در اینجا با استفاده از 1550 نانومتر از طریق همان فیبر تحویل داده می شود ، و ماژول FWDM Ports 1x2 GEZHI مکانی است که تمام اینها "مخلوط" می شوند.
امکانات
از دست دادن کم درج
PDL کم
اپوکسی مسیر نوری رایگان
جداسازی کانال بالا
طیف وسیعی از طول موج عامل
پایداری عالی محیطی
سازگار با Telcordia
برنامه های کاربردی
سیستم ارتباطی فیبر نوری
CATV
سیستم WDM
EDFA ، تقویت کننده و غیره
لیزر فیبر
مشخصات
| مولفه های | واحد | دستگاه FWDM | ||
| طول موج عامل 1310 ± 50،1490 ± 10 ، 1050 50 1550 |
نانومتر |
T1550 R1310 / 1490 |
||
| ضرر درج | دسی بل | انتقال: 0.6 پوند | ||
| تأمل: 0.4 پوند | ||||
| جداسازی کانال انتقال | دسی بل | 30 پوند | ||
| جداسازی کانال انعکاس | دسی بل | 17 پوند | ||
| PDL | دسی بل | ≤ 0.1 | ||
| پایداری حرارتی طول موج | nm / | 3 0.003 | ||
| پایداری حرارتی از بین رفتن | dB / | 5 0.005 | ||
| برگشت ضرر | دسی بل | 45 پوند | ||
| قدرت نوری | مگاوات | 500 پوند | ||
| دمای کارکرد | ℃ | -10 ~ +70 | ||
| دمای ذخیره سازی | ℃ | -40 ~ +85 | ||
| رطوبت نسبی | ٪ | 5 ~ 95 | ||
| بعد، ابعاد، اندازه | میلی متر | 100x80x10mm | ||
| توجه: 1. سفارشی سازی در دسترس است. 2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید. |
||||
ترتیب اطلاعات:
| آ | ب | ج | د | ه |
| طول موج | نوع لوله | طول فیبر (شامل کانکتور) |
اتصال دهنده | بعد، ابعاد، اندازه |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = دیگران |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = دیگران |
05 = 0.5m ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5m ± 0.05m X = دیگران |
00 = هیچکدام FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = دیگران |
5534 = Φ5.5 × 34 میلی متر 4225 = Φ4.2 mm 25 میلی متر 9021 = 90 × 20 × 10 میلی متر X = سفارشی |
ماژول FWDM پورت های 1x2
|
|
