نام محصول: | ماژول AAWG | طول موج: | 50GHz C15 ~ H62 |
---|---|---|---|
کانال: | کانال 96 | اتصال دهنده: | اتصال دهنده LC / PC |
بسته بندی: | جعبه | کاربرد: | دسترسی به شبکه |
برجسته: | ماژول Athermal AWG 96CH,96CH AAWG Mux Demux,96 AWG Channel |
50Ghz 96 کانال AAWG DWDM ماژول C15 ~ H62 موتلفکسر یا Demultiplexer
ماژول GEZHI AAWG DWDM مبتنی بر سیلیس در فناوری سیلیکون ، برای برنامه های کانال کانال ITU که در آن نیازی به برق نیست ، طراحی شده است.این ماژول AAWG DWDM در 50GHz فواصل طول موج ITU Grid DWDM از C15 تا H62 در کل 96 کانال کار می کند.کم هزینه و کارایی بالا ، آن را به یک راه حل ایده آل برای برنامه های DWDM مترو و مسافت طولانی تبدیل کرده است.AAWG DWDM می تواند برای جایگزینی محصولات سنتی TFF (فیلتر فیلم نازک) DWDM برای مواردی که قدرت در دسترس نیست استفاده شود.برای کار در مواردی که هیچ نیرویی در دسترس نباشد ، می توان از محصولات DWDM سنتی TFF (فیلتر فیلم نازک) TWDM برای استفاده از محصولات سنتی TFF (فیلتر فیلم نازک) 96CH 50Ghz AAWG استفاده کرد.
GEZHI 96ch AAWG Mux Demux یک ماژول نوری منفعل مقیاس پذیر ، با چگالی بالا و مستقل است که کاملاً برای حمل و نقل PDH ، SONET / SDH ، ETHERNET در لبه های مترو نوری و شبکه های دسترسی مناسب است.
امکانات
براساس فن آوری AWG A-Athermalal با باند های عبوری به شکل Gaussian
کاردستی خلاقانه برای عملکرد حداکثر با درجه حفاظت بالا
ظرفیت بالا برای برنامه های گرسنه داده
جداسازی کانال بالا
پایداری و قابلیت اطمینان بالا
باند عبور گسترده
از دست دادن درج کم
برنامه های کاربردی
شبکه های مترو
مرکز اطلاعات
دسترسی به شبکه
برنامه های CATV
شبکه WDM
ارتباط از راه دور
مشخصات
پارامتر | مشخصات فنی | واحد | اظهار نظر | ||
حداقل | حداکثر | ||||
کانال ورودی | 1 | ||||
کانال خروجی | 96 | 80 ، 96 کانال در دسترس است | |||
فاصله کانال | 50 | گیگاهرتز | |||
پهنای باند 1dB |
0.18 | نانومتر | نوع گازی | ||
پهنای باند 3DB |
0.28 | نانومتر | |||
IL | 7 | دسی بل | بدترین مورد در گذرگاه ITU | ||
IL UNI | 1 | دسی بل | |||
موج دار شدن | 0.7 | دسی بل | تنوع زیان در گذرگاه ITU | ||
PDL | 0.5 | دسی بل | حداکثرارزش در گذرگاه ITU | ||
Crosstalk مجاور | 22 | دسی بل | بدترین مورد در گذرگاه ITU | ||
Crosstalk غیر مجاور | 27 | دسی بل | بدترین مورد در گذرگاه ITU | ||
Crosstalk کل | 20 | دسی بل | جدول متقاطع تجمعی همه کانالهای دیگر | ||
برگشت ضرر | 40 | دسی بل | |||
حداکثر توان نوری مداوم | 250 | مگاوات | حداکثر توان نوری ورودی | ||
پراکندگی کرومیک (CD) | -20 | +20 | ps / nm | ||
PMD | 0.5 | روان |
نمودار انتقال سیگنال نوری

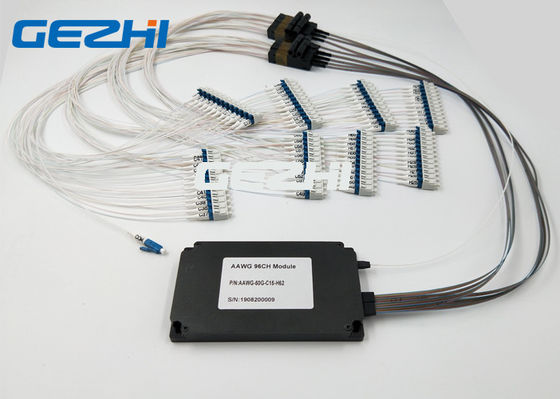

تصویر بسته بندی
