| Brand Name: | GEZHI or OEM |
| شماره مدل: | FWDM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کار |
| Payment Terms: | T / T ، Western Union |
3port FWDM Pass 1550nm Refelect 1310 & 1490nm WDM برای شبکه CATV
Multiplexer تقسیم طول موج فیلتر GEZHI 3port (FWDM) T1550nm R1310 و 1550nm مبتنی بر فناوری فیلتر فیلم نازک است.این دستگاه دارای مسیر نوری اپوکسی آزاد ، از دست دادن کم درج ، نسبت انقراض زیاد ، قابلیت اطمینان بالا و پایداری بالا است.

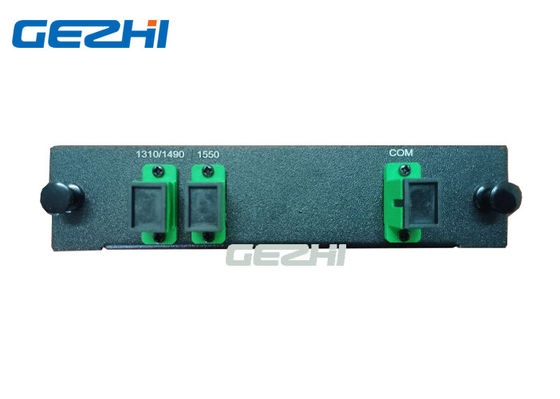

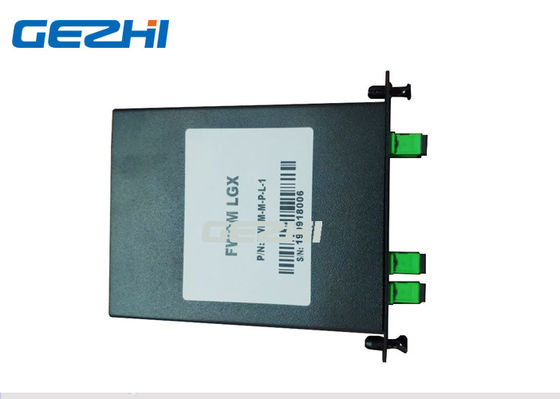

دستگاه 3 پورت FWDM که در یک کاست LGX با اتصال SC / APC بسته بندی شده است.که می تواند در شبکه CATV استفاده کند.
امکانات
PDL کم
سازگار RoHS
از دست دادن کم درج
اپوکسی مسیر نوری رایگان
برنامه های کاربردی
CATV
سیستم WDM
مشخصات
| مولفه های | واحد | دستگاه FWDM | ||
| طول موج عامل T: طول موج انتقال R: طول موج بازتاب 1310 ± 50،1490 ± 10 ، 1050 50 1550 10 16 1610 ، 25 16 1625 ، 20 16 1650 |
نانومتر | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| ضرر درج | دسی بل | انتقال: 0.6 پوند | ||
| تأمل: 0.4 پوند | ||||
| جداسازی کانال انتقال | دسی بل | 30 پوند | ||
| جداسازی کانال انعکاس | دسی بل | 17 پوند | ||
| PDL | دسی بل | ≤ 0.1 | ||
| پایداری حرارتی طول موج | nm / | 3 0.003 | ||
| پایداری حرارتی از بین رفتن | dB / | 5 0.005 | ||
| برگشت ضرر | دسی بل | 45 پوند | ||
| قدرت نوری | مگاوات | 500 پوند | ||
| دمای کارکرد | ℃ | -10 ~ +70 | ||
| دمای ذخیره سازی | ℃ | -40 ~ +85 | ||
| رطوبت نسبی | ٪ | 5 ~ 95 | ||
| بعد، ابعاد، اندازه | میلی متر | Φ5.5 × 34 | Φ4.2 × 25 | 10 × 20 90 |
| توجه: 1. سفارشی سازی در دسترس است. 2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید. |
||||
ترتیب اطلاعات:
| آ | ب | ج | د | ه |
| طول موج | نوع لوله | طول فیبر (شامل کانکتور) |
اتصال دهنده | بعد، ابعاد، اندازه |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = دیگران |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = دیگران |
05 = 0.5m ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5m ± 0.05m X = دیگران |
00 = هیچکدام FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = دیگران |
5534 = Φ5.5 × 34 میلی متر 4225 = Φ4.2 mm 25 میلی متر 9021 = 90 × 20 × 10 میلی متر X = سفارشی |
|
|
