سوئیچ های بای پس نوری 2x2

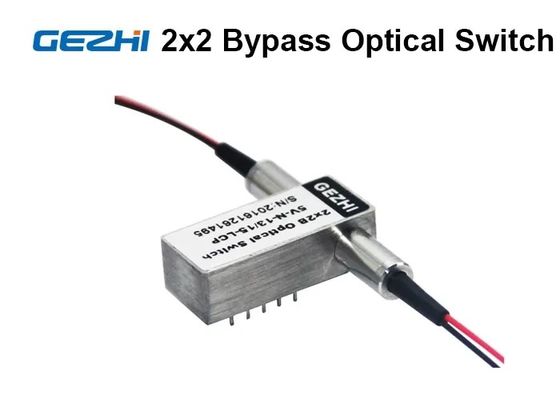

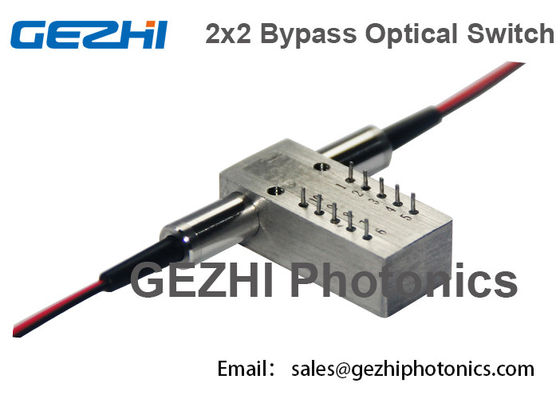

Name: سوئیچ های بای پس نوری 2x2
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: سوئیچ های بای پس نوری 2x2
Price: 360.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	سوئیچ های بای پس نوری 2x2
مقدار تولیدی:	1 کامپیوتر
قیمت:	قابل مذاکره
Delivery Time:	2-7 روز کاری
شرایط پرداخت:	T / T ، Western Union

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS FCC,ISO9001

طول موج:

850nm یا 1250 ~ 1650nm

نوع کنترل:

چفت شدن یا عدم چفت شدن

منبع تغذیه:

3 ولت یا 5 ولت

اتصال دهنده:

LC / SC / FC / ST (رایانه شخصی یا APC)

نام محصول:

سوئیچ های بای پس نوری فیبر نوری 2x2

برنامه های کاربردی:

تعدد تعدیل کننده اضافه کردن / قطره قابل تنظیم مجدد

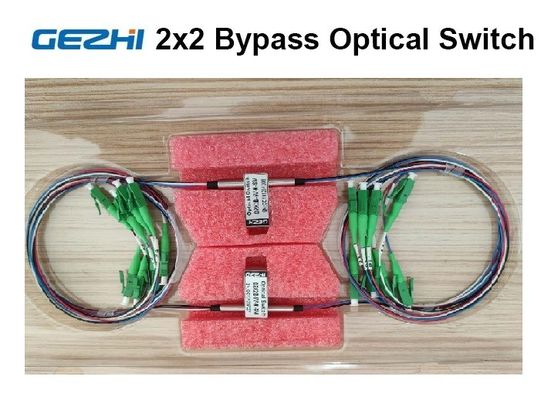

جزئیات بسته بندی:

2 قطعه در کف با پلاستیک جعبه

قابلیت ارائه:

60000 قطعه در هر ماه

برجسته کردن:

سوئیچ نوری لاتکس 2x2

سوئیچ بای پس از فیبر 1650 نانومتری

سوئیچ فیبر تک حالته 2x2

توضیحات محصول

سوئیچ های بای پس نوری فیبر نوری تک حالته برای محافظت از شبکه نوری

سوئیچ های بای پس نوری GEZHI 2x2 برای شبکه های فیبر نوری 100M / 1G / 10G شبکه را از خرابی محافظت می کند و از یکپارچگی شبکه در هنگام از دست دادن برق اطمینان می کند.هر یک از این سوئیچ های بای پس نوری فیبر GEZHI شامل پورت های شبکه و پورت های مانیتور است.از درگاه های شبکه برای اتصال به اتصالات شبکه اصلی استفاده می شود و مکانیسم محافظت را ارائه می دهد و از درگاه های مانیتور برای دستگاه شبکه محلی محلی با لینک پایین استفاده می شود.هنگامی که برق روشن است ، حالت عملکرد سوئیچ Bypass بر روی Normal تنظیم می شود و دستگاه شبکه محلی با شبکه اصلی وصل می شود.هنگامی که خرابی برق رخ داد ، سوئیچ بای پس نوری 2x2 به سرعت تنظیم می شود تا حالت بای پس از آن جدا شود تا کار اصلی از دستگاه شبکه محلی جدا شود.

امکانات

کوچکترین اندازه

درج کم -‐ ضرر

سرعت سوئیچینگ سریع

PCB قابل نصب

در حالت تک و چند حالت موجود است

انطباق RoHS

نوع صنعتی موجود

برنامه های کاربردی

حفاظت و ترمیم شبکه نوری

نظارت بر شبکه نوری

تعدد تعدیل کننده اضافه کردن / قطره قابل تنظیم مجدد

حفاظت از تجهیزات انتقال

تحقیق و توسعه

روتر طول موج

مشخصات

مولفه های		GZ-FSW-2 × 2B
دامنه طول موج	نانومتر	40 8 850/1300 ± 40	1260 ～ 1650
طول کارکرد	نانومتر	850/1300	1310/1490/1550/1625/1650
ضرر درج	دسی بل	نوع: 0.8 حداکثر: 1.2	نوع: 0.6 حداکثر: 0.8
برگشت ضرر	دسی بل	MM≥30 SM≥50
متقاطع	دسی بل	MM≥35 SM≥55
PDL	دسی بل	.050.05
WDL	دسی بل	.20.25
TDL	دسی بل	.20.25
تکرارپذیری	دسی بل	2 2 0.02
منبع تغذیه	v	3.0 یا 5.0
طول عمر	بار	≥10⁷
زمان تعویض	اماس	8 پوند
قدرت انتقال	مگاوات	500 پوند
دمای کارکرد	℃	-20 ～ + 70
دمای ذخیره سازی	℃	-40 ～ + 85
وزن	گرم	16
بعد، ابعاد، اندازه	میلی متر	(L) 27.0 × (W) 12.0 × (H) 8.2 سفارشی سازی در دسترس است.

مسیر نوری

وضعیت یک

وضعیت دو

سوئیچ های بای پس نوری 2x2 0

پین

مولفه های	پین	درایو برقی				سنسور وضعیت
2 × 2B	مسیر نوری	1	5	6	10	2-3	3-4	7-8	8-9
عدم چفت شدن	P1-P3	-	-	-	-	نزدیک	باز کن	باز کن	نزدیک
عدم چفت شدن	P1-P4 ، P2-P3	V +	-	-	GND	باز کن	نزدیک	نزدیک	باز کن
چفت شدن	P1-P3	-	-	GND	V +	نزدیک	باز کن	باز کن	نزدیک
چفت شدن	P1-P4 P2-P3	V +	GND	-	-	باز کن	نزدیک	نزدیک	باز کن

اطلاعات سفارش

حالت	طول موج	نوع ولتاژ	مدل کنترل	نوع فیبر	قطر فیبر	طول فیبر	اتصال دهنده
S = SM M = MM	85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران	3 = 3 ولت 5 = 5 ولت	L = چسبیدن N = عدم چسبیدن	5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران	25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران	1 = 1 متر 2 = 1.5 متر X = دیگران	0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC

برنامه سوئیچ / رله بای پس نوری تک نوری 2x2

تصویر (شکل 1) شبکه مسیر انتقال نوری است.سیگنال بین اینترنت و روتر توسط تجهیزات انتقال انتقال می یابد.هنگامی که تجهیزات انتقال مشکل یا خاموش شدن برق دارند ، سیگنال نمی تواند انتقال یابد.اکنون ما سوئیچ نوری بای پسری 2 × 2 را در تجهیزات انتقال ادغام خواهیم کرد ، تا عملکرد را تحقق بخشیم و اطمینان حاصل کنیم که سیستم و زنجیره دیگر در شرایط ارتباط عادی قرار دارند.

سوئیچ های بای پس نوری 2x2 2
