جزئیات محصول:
پرداخت:
|
| درخواست ها: | FITL | محدوده طول موج: | 1260 ~ 1650 یا سفارشی |
|---|---|---|---|
| تست طول موج: | 1310/1550 یا سفارشی | رابط: | FC، SC، LC، ST، SMA یا سفارشی |
| نوع فیبر: | 9/125 | ||
| برجسته: | سوئیچ فیبر نوری FITL,سوئیچ فیبر نوری صفحه نمایش LCD,سوئیچ نوری 1x128 |
||

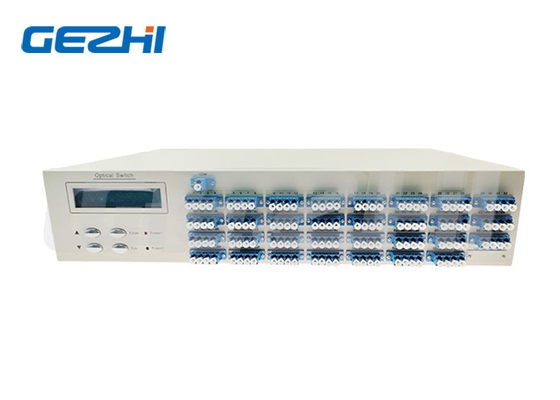

سوئیچ فیبر نوری زمان سوئیچ سریع سوئیچ نوری 128×1 با نمایشگر LCD
توضیحات محصول
این سوئیچ نوری 128 x 128 Rackmount از یک ورودی و 128 پورت فیبر نوری خروجی تشکیل شده است که می تواند به طور انتخابی قدرت نوری را در خط انتقال فیبر نوری انتقال دهد، تغییر مسیر دهد یا مسدود کند.این سوئیچ های نوری دو طرفه هستند و می توانند در جهت های 1x128 یا 128x1 استفاده شوند.سوئیچ های فیبر نوری برای شبکه های ارتباطی فیبر نوری و ابزار اندازه گیری طراحی شده اند.
دیوارهای پنل جلویی را می توان با انواع کانکتورهای FC/APC، FC/UPC، SC/APC، SC/UPC، LC/APC، LC/UPC، ST/APC، ST/UPC، MPO و غیره مناسب کرد. معمولاً این 2RU 19 رک‌مونت می‌تواند سوئیچ‌های نوری 1x24، 1x32، 1x48، 1x64 یا سفارشی‌سازی شده را نصب کند.
برنامه های کاربردی
FITL
سیستم نگهداری
مانیتورینگ کابلی از راه دور شبکه نوری
اندازه گیری خودکار
امکانات
کانال و فاصله زمانی اسکن خودکار را می توان تنظیم کرد
صفحه نمایش LED.صفحه نمایش بصری، عملکرد راحت
SerialNet، قابلیت اطمینان بالا، پایداری بالا
سیگنال انتقال شفافپایداری و قابلیت اطمینان بالا
کنترل RS232 و مدیریت از راه دور اترنت RJ45
شاخص فنی
| پارامتر | واحد | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| محدوده طول موج | نانومتر | 1260 ~ 1650 یا سفارشی | |||||||
| تست طول موج | نانومتر | 1310/1550 یا سفارشی | |||||||
| از دست دادن درج (حداکثر) | دسی بل | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| برگشت ضرر | دسی بل | SM ≥ 50 | |||||||
| متقاطع | دسی بل | ≤-70 | |||||||
| PDL | دسی بل | ≤0.05 | |||||||
| WDL | دسی بل | ≤0.25 | |||||||
| TDL | دسی بل | ≤0.20 | |||||||
| تکرارپذیری | دسی بل | ≤0.02 | |||||||
| زمان تعویض | ام‌اس | ≤10 (کانال مجاور) | |||||||
| توان نوری | میلی وات | ≤500 | |||||||
| نوع فیبر | ام | 9/125 | |||||||
| رابط | / | FC، SC، LC، ST، SMA یا سفارشی | |||||||
| مانیتور پورت | / |
RJ45 و RS232 یا سفارشی |
|||||||
| منبع تغذیه کار (Plug Type) | V | AC:220V (50/60Hz) یا DC:36V~72V | |||||||
| دمای عملیاتی | ℃ | -10~60 | |||||||
| دمای ذخیره سازی | ℃ | -40~+85 | |||||||
| ابعاد نصب قفسه | میلی متر | سفارشی سازی 1U L483XW230XH44.5 (تا 16 کانال) در دسترس است. | |||||||
|
سفارشی سازی 2U L483XW230XH89 (تا 36 کانال) در دسترس است. سفارشی سازی 2U L483XW350XH89 (تا 64 کانال) در دسترس است. |
|||||||||
| سفارشی سازی 3U L483XW350XH133.5 (تا 128 کانال) در دسترس است. | |||||||||
| سفارشی سازی 4U L483XW350XH178 (تا 256 کانال) در دسترس است. | |||||||||
اطلاعات سفارش OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | حالت | طول موج | بسته | نوع فیبر | قطر فیبر | رابط |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Specity |
S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 85/13=850/1300 13/15=1310/1550nm S=مشخص کنید |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=مشخص کنید |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=مشخص کنید |
AC=Single 85~265V DC=تک 36~72V AA=دوگانه 85~265V DD=دوگانه 36~72V AD=AC85~265V+DC36~75V |
00 = هیچ FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=مشخص کنید |
پانل برای توضیح

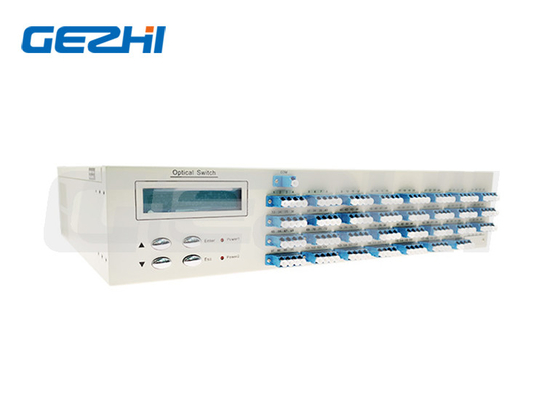

1x128 فیبر نوری سوئیچ رک مانت پانل جلو
برق: کلید اصلی منبع تغذیه
RJ45: رابط مدیریت شبکه ارتباطات؛
RS-232: رابط سریال Rs;رابط ارتباطی سریال RS232;
LCD: دستگاه هایی که اطلاعات را مستقیماً نمایش می دهند.
▲: کلید حرکت به سمت بالا.▼: کلید حرکت به پایین.Enter: کلید تعیین.
Esc: کلید لغو؛
com,1~128:رابط فیبر

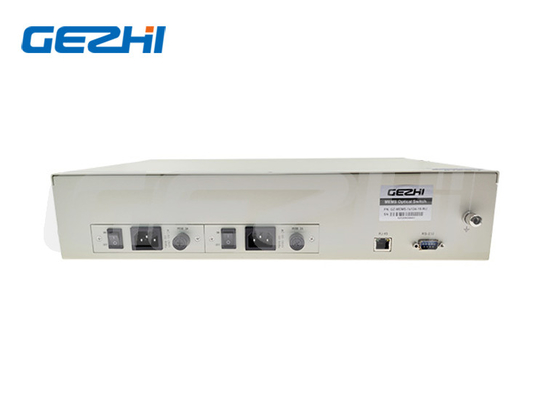

1x128 فیبر نوری سوئیچ رک مانت پانل پشتی
AC: 85 ~ 265 ولت: رابط سیم برق.
روشن/خاموش: کلید اصلی منبع تغذیه؛
تنظیمات پیشفرض
آدرس: 01
RS-232: نرخ باود: 9600;بیت های داده: 8 بیت;بیت توقف: 1 بیت;بیت برابری:NONE;
RJ45: IP:192.168.1.100 ;PORT:5000;TCP/IP: سرور TCP و UDP
(درگاه ثابت: 18888)
پروتکل ارتباطی:
"_": یک زیر خط
1x128 فیبر نوری سوئیچ Rackmount مسیر نوری
پروتکل ارتباطی همه با حروف بزرگ.
دستگاه هر بار یک دستورالعمل را اجرا می کند.
"<" به عنوان دستورالعمل شروع.">" به عنوان یک دستورالعمل پایانی
