جزئیات محصول:
پرداخت:
|
| نام محصول: | تجهیزات OLP | حالت محافظت: | 1: 1 |
|---|---|---|---|
| طول موج: | 1310 و 1550nm | پورت نظارت: | RJ45 、 RS-232 |
| اتصال دهنده: | SC / PC | اندازه: | 2U: 483 x 230 x 89mm |
| برجسته: | تجهیزات OLP 1550nm,خط نوری OLP 1310nm,سیستم سوئیچ OLP |
||

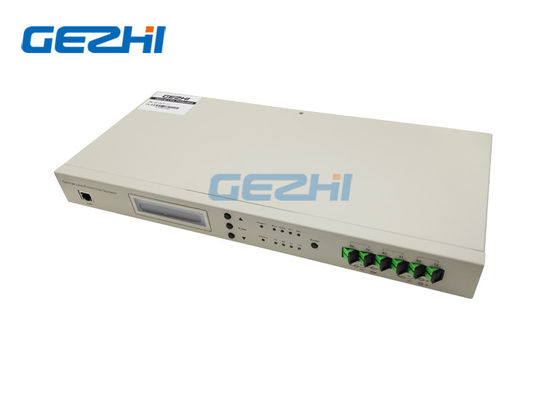

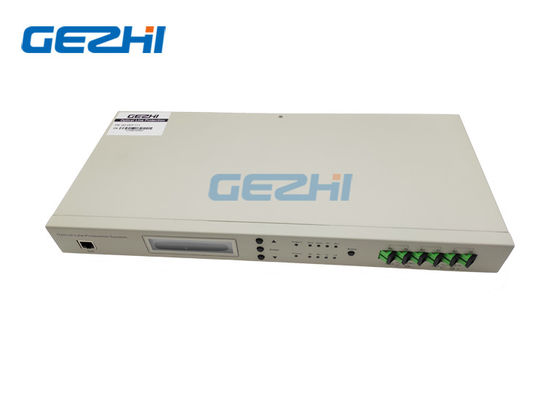

1: 1 تجهیزات OLP 1 + 1 سیستم محافظت از خط نوری 1310 / 1550nm
تجهیزات GEZHI OLP (حفاظت از خط نوری) وسیله ای است که به صورت جفت مورد استفاده قرار می گیرد ، یکی در هر انتهای سیگنال نوری برای محافظت از خط انتقال شبکه.حمل OLP از فیبر نوری خالی از مسیرهای مختلف برای ساختن یک مسیر تهیه پشتیبان استفاده می کند.این می تواند نظارت بر قدرت نوری و سوئیچینگ خودکار را تحقق بخشد.با نظارت بر زمان واقعی وضعیت قدرت در فیبر کار.هنگامی که مقدار قدرت فیبر کار کمتر از آستانه تعریف شده توسط کاربر باشد ، می تواند به طور خودکار از فیبر کار به فیبر پشتیبان تغییر کند. در شبکه ارتباطات نوری ، OLP قدرت نوری فیبر نوری و فیبر نوری آماده به کار را در زمان واقعی کنترل می کند.در صورتی که قدرت نوری فعلی فیبر نوری کمتر از مقدار آستانه سوئیچینگ از پیش تنظیم شده باشد ، زنگ هشدار روشن می شود و برای محافظت از خط سیستم انتقال نوری ، به صورت خودکار به فیبر نوری منتقل می شود.
امکانات
از دست دادن کم درج
ویژگی های انتقال شفاف
سوئیچ غیر تهاجمی تجارت
ضرر ناشی از خطا را کاهش دهید
سطح بالایی از ادغام با طراحی افزونه که باعث صرفه جویی در فضای کابینت می شود
قابلیت اطمینان شبکه انتقال ، افزایش کیفیت شبکه را افزایش دهید
گسترش بسیار مناسب است

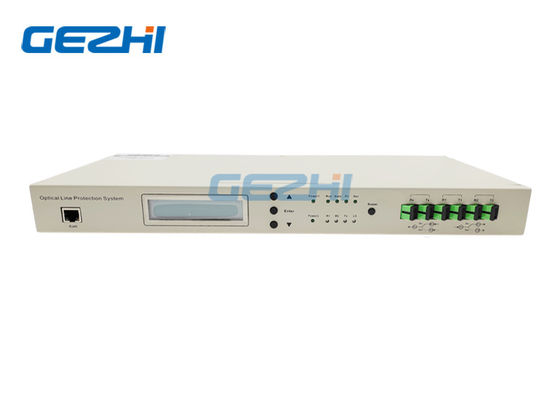

OLP طراحی 1 U بالا را تصویب می کند و می تواند در یک شاسی فلزی استاندارد 19 'نصب شود.این سیستم در سیستم پشتیبان خط نوری 1 + 1 (سیستم پشتیبان گیری خط نوری 1: 1) اعمال می شود.هنگامی که خط اصلی نوری خراب شود ، می تواند انتقال سیگنال را با تغییر خودکار به خط پشتیبان حفظ کند.
تصویر حفاظت 1 + 1:
ویژگی های عملکردی
چراغ نشانگر وضعیت خط نوری در پورت را نشان می دهد
با استفاده از صفحه LCD یا دسترسی به مدیریت شبکه ، می توان قدرت آستانه تغییر و آستانه هشدار را تنظیم کرد
دو نوع حالت عملیاتی در دسترس است: به صورت خودکار و دستی به خط اصلی برگردید.
تجهیزات اصلی در محل دریافت سه حالت برای تعویض وجود دارد: کنترل خودکار ، اجباری دستی و کنترل از راه دور
زمان سوئیچ اتوماتیک کمتر از 20ms است

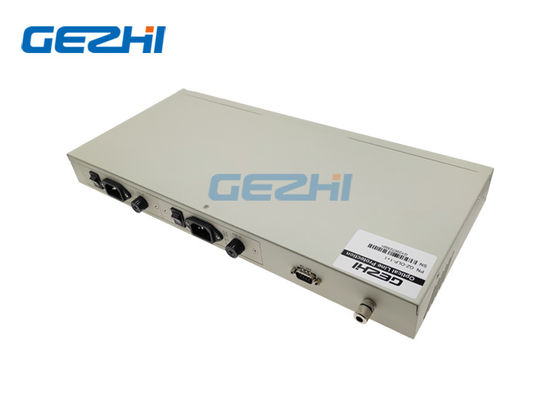

منبع تغذیه افزونگی داغ و دوشاخه داغ
با مدیریت شبکه از راه دور CLI
مشخصات
| پارامتر سیستم | فهرست فنی | |
| طول موج کالیبراسیون | 1310nm & 1550nm | |
| ضرر درج در سمت انتقال | <4.0dB | |
| ضرر درج در سمت دریافت | <1.5dB | |
| برگشت ضرر | 45dB پوند | |
| دخالت | > 55dB | |
| ضرر قطبی شدن | <0.1dB | |
| تشخیص دامنه قدرت نوری | -50 ~ 20dBm | |
| زمان تعویض | <20ms | |
| قدرت آستانه تعویض خودکار | -30dBm | |
| حالت تعویض | کتابچه راهنمای کاربر خودکار ، اجباری ، از راه دور | |
| پورت دسترسی نوری ورودی / خروجی | SC / APC ، SC / PC ، FC / APC ، FC / PC | |
| پورت دسترسی به مدیریت شبکه | RJ45 ، RS232 | |
| حالت مدیریت شبکه | CLI | |
| ابعاد محصول | شاسی فلزی استاندارد 19 اینچی | |
| نیاز محیطی | دمای کارکرد | -10 ~ 60 |
| دمای ذخیره سازی | -40 80 | |
| رطوبت نسبی | 5٪ ~ 95٪ ، بدون چگالش | |
| منبع تغذیه (استاندارد) | 220V / AC ، 50Hz؛-48V / DC (اختیاری) | |
| ایمنی و EMC | مطابق با FCC، UL، CE، TUV، CSA | |
| مصرف برق | <5W | |
1: 1 تصویر حفاظت
ویژگی های عملکردی
چراغ نشانگر وضعیت خط نوری در پورت را نشان می دهد
با استفاده از صفحه LCD یا دسترسی به مدیریت شبکه ، می توان قدرت آستانه تغییر و آستانه هشدار را تنظیم کرد
تجهیزات اصلی در محل دریافت سه حالت برای تعویض وجود دارد: کنترل خودکار ، اجباری دستی و کنترل از راه دور
زمان تعویض اتوماتیک کمتر از 40ms است
منبع تغذیه افزونگی داغ و دوشاخه داغ
با مدیریت شبکه از راه دور CLI
پارامتر فنی
| پارامتر سیستم | فهرست فنی | |
| طول موج کالیبراسیون | 1310nm & 1550nm | |
| ضرر درج در سمت انتقال | <1.5dB | |
| ضرر درج در سمت دریافت | <1.5dB | |
| برگشت ضرر | 45dB پوند | |
| دخالت | > 55dB | |
| ضرر قطبی شدن | <0.1dB | |
| تشخیص دامنه قدرت نوری | -50 ~ 20dBm | |
| زمان تعویض | <40ms | |
| قدرت آستانه تعویض خودکار | -30dBm | |
| حالت تعویض | دستی خودکار ، اجباری ، از راه دور | |
| پورت دسترسی نوری ورودی / خروجی | SC / APC ، SC / PC ، FC / APC ، FC / PC | |
| پورت دسترسی به مدیریت شبکه | RJ45 ، RS232 | |
| حالت مدیریت شبکه | CLI | |
| ابعاد محصول | شاسی فلزی استاندارد 19 اینچی | |
| نیاز محیطی | دمای کارکرد | -10 ~ 60 |
| دمای ذخیره سازی | -40 80 | |
| رطوبت نسبی | 5٪ ~ 95٪ بدون چگالش | |
| منبع تغذیه (استاندارد) | 220V / AC ، 50Hz ； -48V / DC (اختیاری) | |
| ایمنی و EMC | مطابق با FCC، UL، CE، TUV، CSA | |
| مصرف برق | <5W | |
