جزئیات محصول:
پرداخت:
|
نام محصول: | تجهیزات فیبر نوری | کانال: | 1x16 |
---|---|---|---|
طول موج: | 1310 و 1550nm | پورت نظارت: | RS-232 、 RJ45 |
اتصال دهنده: | FC / PC یا FC / APC | اندازه: | 1U Rackmount |
برجسته: | سوئیچ های نوری فیبر نوری 1x16,تجهیزات سوئیچ نوری چند کانال,ماژول سوئیچ نوری 1xN |
قاب های فیبر نوری چند کاناله 1x16 1U16 RackMount
فیبر GEZHI سوئیچ های نوری چند کانال را تا 16port با زمان سریع سوئیچینگ ، کیفیت بالا و از دست دادن کم درج ارائه می دهند.این سوئیچ های فیبر نوری چند کاناله 1x16 از نوع Rack Mount یک دستگاه کاربردی است که مسیر نوری را کنترل و تغییر می کند.این دستگاه می تواند از طریق درگاه RS232 ، درگاه اترنت کنترل شود و با فرکانس خاصی اسکن شود یا به صورت دستی از پنل جلویی انتخاب شود.فیبر نوری چند کاناله 1x16 1 1 16 Rackmount مورد استفاده در سیستم تست فیبر نوری برای فیبر نوری و آن کابل در فضای بازتی ،تست جزء و سیستم مانیتورینگ سنسورهای نوری چند نقطه ای.
امکانات
پانل صفحه نمایش LED.نمایش تصویری ، عملکرد مناسب.
RS232 Control و مدیریت از راه دور اترنت
کانال و فاصله زمانی اسکن خودکار تنظیم می شود.
از دست دادن کم درج ، سوئیچینگ سریع
SerialNet ، قابلیت اطمینان بالا ، پایداری بالا
سیگنال انتقال شفاف.پایداری و قابلیت اطمینان بالا.
برنامه های کاربردی
اندازه گیری خودکار
سیستم نظارت و نگهداری کابل
FITL
مانیتورینگ از راه دور شبکه نوری
مشخصات
مولفه های | واحد | شاخص ها |
شماره کانال | 1xN (N≤16) | |
دامنه طول موج | نانومتر | 1260 ~ 1650 |
طول موج تست کنید | نانومتر | 1310/1550 |
ضرر درج | دسی بل | نوع: .8 0.8 دسی بل ، حداکثر: 1/1 d 5 دسی بل |
تکرارپذیری | دسی بل | 2 2 0.02 |
برگشت ضرر | دسی بل | 45 پوند |
متقاطع | دسی بل | 70 پوند |
WDL | دسی بل | 5 0.25 |
PDL | دسی بل | ≤ 0.1 |
قدرت نوری | مگاوات | 500 پوند |
زمان تعویض | اماس | ms 10 میلی ثانیه (زمان تعویض توالی کانال مجاور) |
نوع فیبر | SM (9 / 125um) | |
اتصال دهنده | FC / PC ، FC / APC |
مولفه های | واحد | شاخص ها |
شماره کانال | 1xN (N≤16) | |
دامنه طول موج | نانومتر | 1260 ~ 1650 |
طول موج تست کنید | نانومتر | 1310/1550 |
ضرر درج | دسی بل | نوع: .8 0.8 دسی بل ، حداکثر: 1/1 d 5 دسی بل |
تکرارپذیری | دسی بل | 2 2 0.02 |
برگشت ضرر | دسی بل | 45 پوند |
متقاطع | دسی بل | 70 پوند |
WDL | دسی بل | 5 0.25 |
PDL | دسی بل | ≤ 0.1 |
قدرت نوری | مگاوات | 500 پوند |
زمان تعویض | اماس | ms 10 میلی ثانیه (زمان تعویض توالی کانال مجاور) |
نوع فیبر | SM (9 / 125um) | |
اتصال دهنده | FC / PC ، FC / APC |
پورت نظارت | RJ45 ، RS-232 | |
منبع تغذیه کار (نوع پلاگین) |
V |
AC: 265 ~ 85 (50 / 60Hz) |
مصرف برق | W | 10 پوند |
دمای کارکرد | ℃ | -5 ~ 55 |
اندازه | میلی متر | 1U: 483 x 250 x 45 |

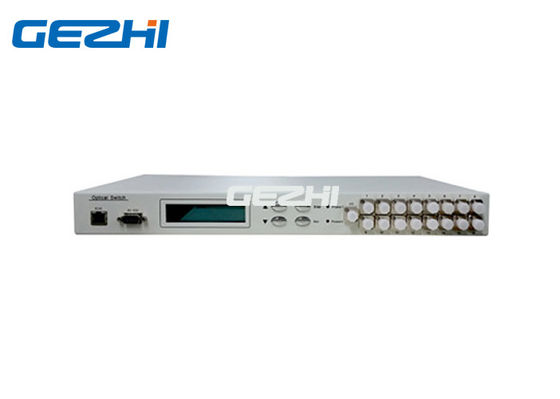

پانلی برای توضیح:
◆ RJ45:رابط مدیریت شبکه ارتباطات؛
◆ RS-232: رابط سریال؛رابط ارتباط سریال RS232؛
◆ LCD:دستگاه هایی که اطلاعات را مستقیماً نمایش می دهند.
◆ : کلید حرکت به بالا. : کلید حرکت به پایین؛وارد: کلید برای تعیین؛
خروج: کلید لغو
◆ قدرت: چراغ برق؛ خطا: چراغ مشکل؛
◆ کام،1 ~ 16: رابط فیبر؛

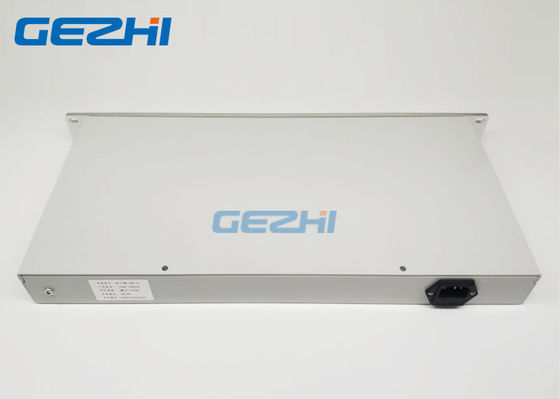

پنل پشتی
◆ AC: 85 ~ 265V: رابط سیم برق؛
◆ روشن خاموش: سوئیچ اصلی منبع تغذیه؛
