تجهیزات سوئیچینگ سریع رومیزی RS232 1x8 تجهیزات سوئیچینگ

دسکتاپ 1×8 تجهیزات سوئیچ نوری کنترل RS-232 عملکرد آسان

تجهیزات سوئیچ نوری 1×8 دسکتاپ GEZHI RS-232 استفاده از سوئیچ نوری برای تحقق بخشیدن به محصولات تبدیل مسیر نوری است.تجهیزات هر مسیر نور یک دکمه کنترل را طراحی می کند، همچنین می تواند مسیر نور را از طریق دستورالعمل های RS - 232 کنترل کند، می تواند به سرعت دکمه مسیر نوری ساده را تغییر دهد و در نهایت به 1 (ورودی) * N (خروجی) هسته فیبر نوری مسیریابی کاملاً غیر مسدود کننده برسد. اتصال متقابل دو طرفه، نقش مهمی در کاربردهای ارتباط نوری ایفا می کند.

در سیستم انتقال فیبر نوری، کنترل دسکتاپ 1×8 سوئیچ نوری RS-232 برای نظارت بر فیبر چند کانالی، انتخاب منبع نور/ آشکارساز چندگانه و حفاظت از مسیر فیبر نوری و غیره استفاده می شود. علاوه بر این، در فیبر نوری نیز استفاده می شود. سیستم تست فیبر نوری و تست اجزای آن، تست کابل در فضای باز و سیستم نظارت بر حسگرهای نوری چند نقطه ای.

امکانات

تلفات درج کم، سوئیچینگ سریع
SerialNet، قابلیت اطمینان بالا، پایداری بالا

چراغ های LED هر کانال وضعیت را نشان می دهد
هر دکمه کانال به طور مستقل کنترل می شود
سوئیچ کنترل فرمان پورت سریال RS - 232

برنامه های کاربردی

سیستم نظارت و نگهداری کابل

مانیتورینگ از راه دور شبکه نوری

FITL
اندازه گیری خودکار

مشخصات

مولفه های	واحد	شاخص ها
نوع واحد		FSW-1X8-TR
محدوده طول موج	نانومتر	1260 تا 1650
طول موج تست	نانومتر	1310/1550 نانومتر
از دست دادن درج	دسی بل	تایپ کنید≤0.8dB، حداکثر ≤1.5dB
تکرارپذیری	دسی بل	≤ 0.02
برگشت ضرر	دسی بل	≥ 55
متقاطع	دسی بل	≥ 70
WDL	دسی بل	≤ 0.25
PDL	دسی بل	≤ 0.05
توان نوری	میلی وات	≤ 500
زمان تعویض	خانم	≤12 ms (کانال مجاور)
نوع فیبر	ام	9/125
رابط		اف سی/APC
حالت کنترل		کلید یا RS-232
منبع تغذیه کار (نوع پلاگین)	V	AC: 100 تا 240 (50/60 هرتز)
مصرف برق	دبلیو	＜ 10
دمای عملیاتی	℃	-10+60
اندازه	میلی متر	(W) 245 mm x (D) 230 mm x (H) 95 mm

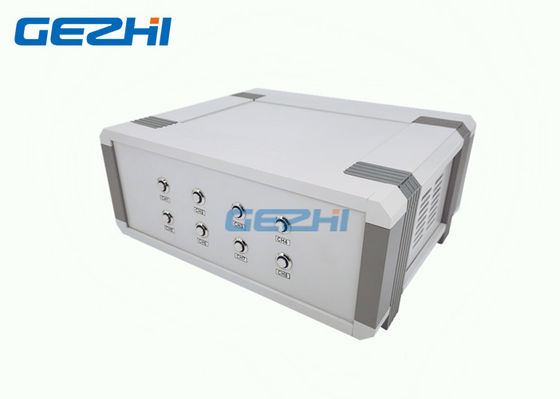

تعویض سریع رومیزی 1×8 تجهیزات سوئیچ نوری کنترل RS-232

پanel برای توضیح:

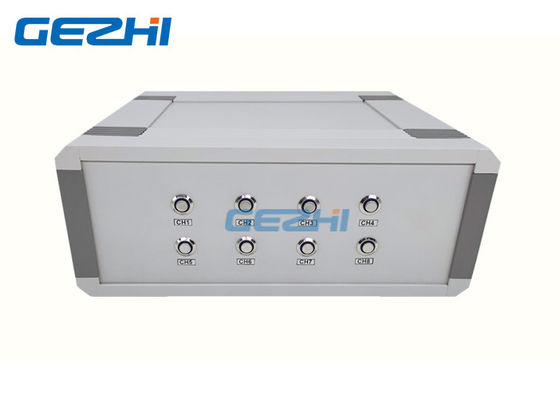

جلو پانل

◆ 1~8: دکمه تغییر مسیر نور و چراغ های نشانگر.

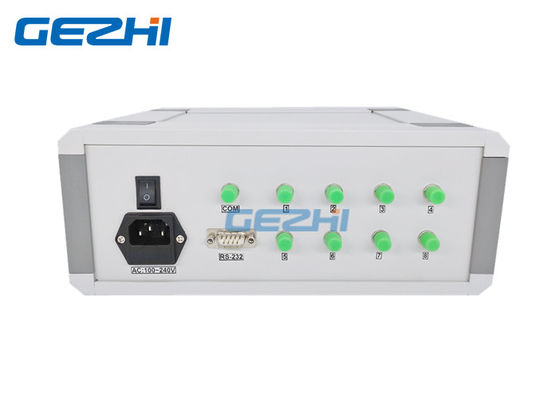

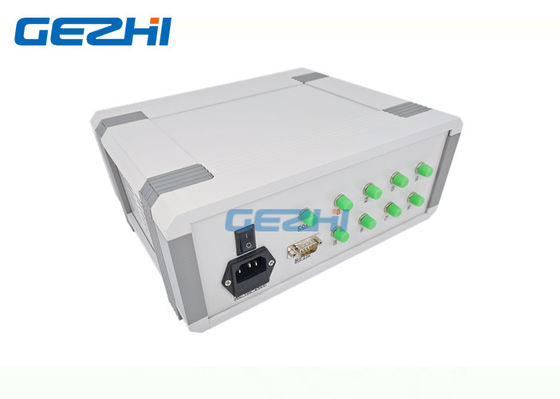

پنل پشتی

◆ AC: 100 ~ 240 ولت: رابط منبع تغذیه

◆ ON/OFF: روشن و خاموش کنید

◆ COM: ترمینال مشترک رابط فیبر نوری

◆ 1~8: هر کانال رابط فیبر نوری

◆ RS-232: رابط ارتباطی پورت سریال
