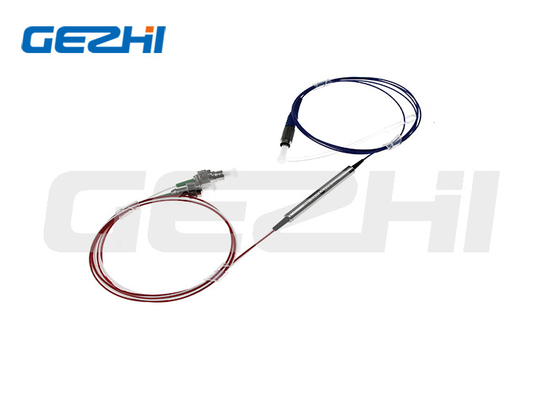

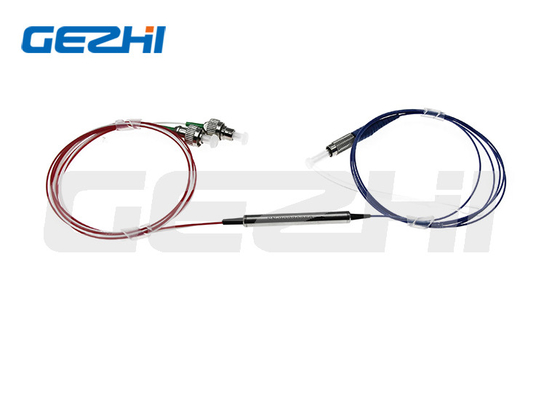

3-Port C+L Micro-Optic Component Optical Isolators L FC/PC یک حالت فیبر نوری گردشگر

Name: 3-Port C+L Micro-Optic Component Optical Isolators L FC/PC یک حالت فیبر نوری گردشگر
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: سیرکولاتور نوری 3 پورت AA
Price: قابل مذاکره USD
Availability: InStock

Brand Name:	Gezhi or OEM
شماره مدل:	سیرکولاتور نوری 3 پورت AA
مقدار تولیدی:	1 تکه
قیمت:	USD >= 1 pieces $46
Delivery Time:	هفت روز

اطلاعات دقیق

Product Description

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

جداسازی حداقل کانال (dB):

> 40

ضرر برگشتی (dB):

> 50

دمای عملیاتی (°C):

0 تا 70+

دمای نگهداری (درجه سانتیگراد):

-40 ~ +85

درخواست:

سیستم CATV

جزئیات بسته بندی:

جعبه داخلی، کارتن

قابلیت ارائه:

1000 قطعه / قطعه در روز

برجسته کردن:

جداکننده های نوری سه پورت C+1

گردشگرهای فیبر نوری تک حالت

Product Description

بندر 3باند C+Lقطب زدایی بی حساسیت گردشگر نوری

گِزها قطب زدایی بی حساسیت گردشگر نوری از طرح های اختصاصی و بسته بندی میکرو اپتیک اتصال فلزی استفاده می کند. این باعث کاهش ضایعات ورودی، جداسازی باند گسترده، PDL پایین،ثبات درجه حرارت عالی و مسیر نوری بدون اپوکسی. می تواند برای اضافه کردن طول موج / کاهش ، جبران پراکندگی و برنامه EDFA استفاده شود.

ویژگی

* Lاز دست دادن ورودی

*جداسازی گسترده

*PDL پایین

* بسته بندی کمکت در خط

*ثبات و قابلیت اطمینان بالا

*بدون اپوکسی در مسیر نوری

درخواست

*تقویت کننده نوری

*شبکه منطقه مترو

*طول موج اضافه / کاهش

*جبران پراکندگی

*ارتباطات دو جهت

3-Port C+L Micro-Optic Component Optical Isolators L FC/PC یک حالت فیبر نوری گردشگر 0

پارامتر فنی

پارامتر		درجه P
پیکربندی		بندر 1 به بندر 2 به بندر 3
طول موج عملیات (nm)		1525 تا 1610
عایق بندی (dB)	نمادین	0.8
	حداکثر	1.0
عایق گیری معمولی (dB)		50
حداقل عایق بندی (dB)		35
گفتار متقاطع (dB)		≥50
از دست دادن وابسته به قطبی شدن (dB)		<0.2
پراکندگی حالت قطبی شدن		<0.1
بازده از دست دادن(دی بی)		≥50
قدرت کنترل (mW)		500
دمای کار (°C)		-5~+75
دمای ذخیره (°C)		-40~+85
ابعاد بسته بندی (ملی متر)		Φ5.5xL50 یا Φ5.5xL63

اطلاعات سفارش

بندر

طول موج

درجه

نوع فیبر

طول فیبر

اتصال داخل/خارج

3=3 بندر

CL=C+L باند 1525~1610nm

درجه P=P

1= الیاف برهنه

2=900um

لوله گشاده

1=1 متر

2=2 متر

0=هیچ

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST

6=LC

S= مشخص کنید

نمودار کاربرد

همانطور که در تصویر نشان داده شده است: کانال های ورودی DWDM به پورت 1 دستگاه با یک دستگاه FBG متصل به پورت 2 متصل می شوند.طول موج واحد منعکس شده از FBG سپس دوباره وارد Circulator در بندر 2 و به همین ترتیب به بندر 3 هدایت می شود. سيگنال هاي باقيمانده از FBG عبور مي کنند و از فيبر بالاي خارج مي شوند

گردشگر مورد استفاده برای رها کردن یک کانال نوری از یک سیستم DWDM با استفاده از یک Fiber Bragg Grating.

Fiber Optical Circulator Passive Components 3 Ports 1310nm or 1550nm

همانطور که در تصویر نشان داده شده است: یک گردشگر در هر دو انتهای فیبر قرار دارد. هر گردشگر برای اضافه کردن یک سیگنال در یک جهت و حذف سیگنال در سمت دیگر کار می کند. مثال سمت چپ را ببینید.

از گردشگر می توان برای ارسال سیگنال های نوری از طریق یک فیبر در دو جهت استفاده کرد.

Fiber Optical Circulator Passive Components 3 Ports 1310nm or 1550nm

ابعاد

Fiber Optical Circulator Passive Components 3 Ports 1310nm or 1550nm

سوالات عمومی

سوال1:ميشه يه سفارش نمونه داشته باشم؟ مقدار سفارش شما چيه؟

A1: سفارش نمونه برای آزمایش و بررسی کیفیت خوش آمدید.MOQ، نمونه 1pcs در دسترس است.همچنین نمونه های مخلوط قابل قبول است.

سوال2: زمان تحویل چقدر است؟

A2: زمان تحویل عادی حدود یک هفته است.برای مقدار بزرگ و محصولات خاص لطفا زمان تحویل را با نماینده فروش ما بررسی کنید.اما ما براي بعضي از محصولات ذخيره داريممی تونم 1-3 روز بعد از دریافت پرداخت بفرستم.

سوال سوم:شرايط پرداخت چيست؟

A3: مدت پرداخت: T / T، Paypal،وسترن يونينپرداخت نقدی، علی بابا و غیره

Q4: زمان گارانتی شما چیست؟
A4: 3 سال گارانتی.

Q5: آیا می توانم از لوگو، برچسب و بسته خود استفاده کنم؟
A5: بله، ما می توانیم خدمات OEM را ارائه دهیم که با توجه به الزامات شما، برچسب محصولات، لوگو، PN، SN، بسته بندی را طراحی کنید.
