| Brand Name: | GEZHI or OEM |
| شماره مدل: | FSW-1x48-1U |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |
FSW 1x48 سوئیچ فیبر نوری 19 اینچ 2U Rackmount 1260 ~ 1650nm حالت تک
توضیحات محصول
یک سوئیچ نوری نصب شده بر روی راک یک نوع دستگاه کنترل مسیر نوری است که عملکرد کنترل مسیر نوری و سوئیچ را دارد. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
GEZHI Photonics می تواند طیف گسترده ای از 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 را تا 1x512 فیبر نوری سوئیچ را تامین کند.
ویژگی ها
1.SerialNet، قابلیت اطمینان بالا، ثبات بالا
2صفحه نمایش LED صفحه نمایش بصری، کار آسان
3.RS232 کنترل و مدیریت از راه دور اترنت RJ45
4کانال و فاصله زمان اسکن خودکار می تواند تنظیم شود
5سیگنال انتقال شفاف. ثبات و قابلیت اطمینان بالا
درخواست ها
1.FITL
2.نظام حفظ
3اندازه گیری اتوماتیک
4. شبکه نوری نظارت از راه دور نظارت کابل
شاخص فنی
| پارامتر | واحد | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| محدوده طول موج | nm | 1260 ~ 1650 یا سفارشی | |||||||
| تست طول موج | nm | 1310/1550 یا سفارشی | |||||||
| ضایعات ورودی (حداکثر) | دی بی | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| بازده از دست دادن | دی بی | SM ≥ 50 | |||||||
| صداي متقابل | دی بی | ≤70 | |||||||
| PDL | دی بی | ≤0.05 | |||||||
| WDL | دی بی | ≤0.25 | |||||||
| TDL | دی بی | ≤0.20 | |||||||
| تکرار | دی بی | ≤0.02 | |||||||
| زمان تغییر | ms | ≤10 (کانال مجاور) | |||||||
| قدرت نوری | mW | ≤500 | |||||||
| نوع فیبر | امم | 9/125 | |||||||
| کانکتور | / | FC، SC، LC، ST، SMA یا سفارشی | |||||||
| پورت مانیتور | / | RJ45 و RS232 یا سفارشی | |||||||
| منبع برق کار (نوع پلاگین) | V | AC:220V (50/60Hz) یا DC:36V ~ 72V | |||||||
| دمای کار | °C | -10 ~ +60 | |||||||
| دمای ذخیره سازی | °C | -40~+85 | |||||||
| اندازه ی رَک | mm | 1U L483XW230XH44.5 (تا 16 کانال) سفارشی سازی در دسترس است. | |||||||
|
2U L483XW230XH89 (تا 36 کانال) سفارشی سازی در دسترس است. 2U L483XW350XH89 (تا 64 کانال) سفارشی سازی در دسترس است. |
|||||||||
| سفارشی سازی 3U L483XW350XH133.5 (تا 128 کانال) در دسترس است. | |||||||||
| 4U L483XW350XH178 (تا 256 کانال) سفارشی سازی در دسترس است. | |||||||||
نقشه پنل

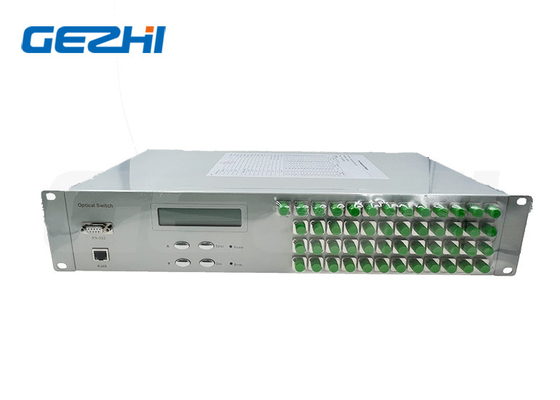

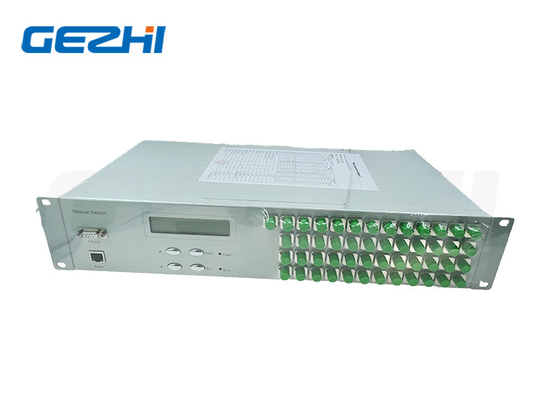

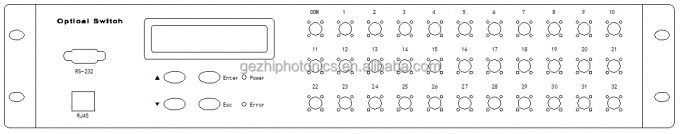

پنل جلویی
1xN≤16 سوئیچ نوری 19 ′′1U
1xN≤36 سوئیچ نوری 19 ′′2U

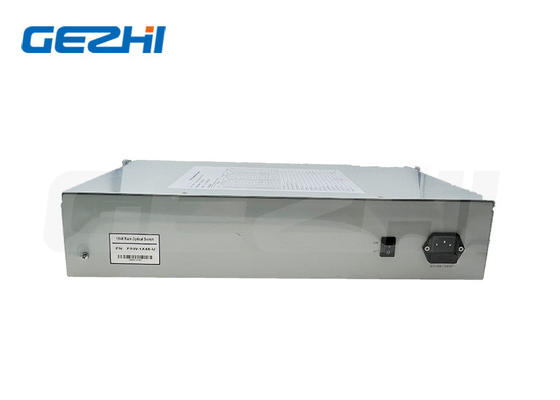

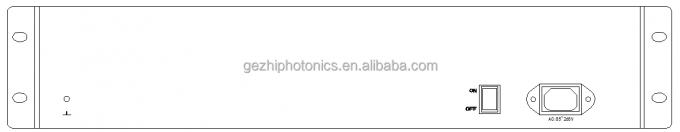

پانل پشت
اطلاعات سفارش
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | حالت | طول موج | بسته بندی | نوع فیبر | منبع برق | کانکتور |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=نوع |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm ۹۸۰nm S= مشخص کنید |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S= مشخص کنید |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S= مشخص کنید |
AC = واحد 85 ~ 265V +DC36~75V |
00=هیچ FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S= مشخص کنید |
|
|
