جزئیات محصول:
پرداخت:
|
| نام: | کوپلر PM | طول موج مرکز: | 1064 |
|---|---|---|---|
| دمای عملیاتی: | -5 تا +70 درجه سانتیگراد | دمای ذخیره سازی: | -40 تا +85 درجه سانتیگراد |
| رابط: | LC/UPC یا سفارشی | کاربرد: | تقویت کننده فیبر |
خلاصه ی محصول

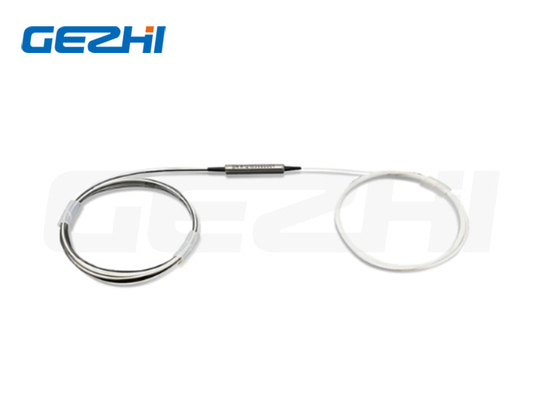

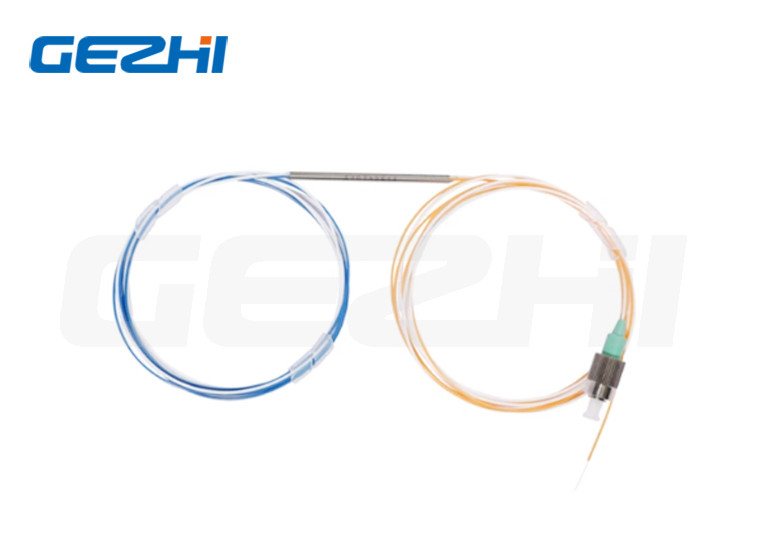

2x2 1064nm Polarization Maintenance Coupler برای تقویت کننده فیبر
پی ام کوپلر
2x2 1064nm Polarization Maintaining Coupler یک قطعه نوری است که اجازه تقسیم یا ترکیب سیگنال های نوری را می دهد. به طور خاص، دو ورودی و دو خروجی دارد،و آن را طراحی شده است برای حفظ حالت قطبی از سیگنال های ورودیطول موج عملیاتی این کوپلر 1064nm است که معمولاً در کاربردهای مختلف لیزر استفاده می شود.
ما طیف وسیعی از قطب بندی با کیفیت بالا را برای استفاده در کاربردهای مختلف فیبر نوری ارائه می دهیم.این کوپلرها برای تقسیم یا ترکیب سیگنال های نوری در حالی که حالت قطبی شدن نور را حفظ می کنند طراحی شده اندبا فرآیندهای تولید پیشرفته و کنترل کیفیت سختگیرانه، کوپلرهای نگهدارنده قطبی سازی Optico به خاطر عملکرد عالی، دوام و هزینه پایین خود شناخته شده اند.
ویژگی ها و کاربردها
| ویژگی ها | درخواست ها |
|
* کم بودن ضایعات ورودی * بازده بالا از دست دادن * نسبت انقراض بالا |
* افزون کننده فیبر * نظارت بر قدرت * ابزار فیبر نوری |
مشخصات
| پارامترها | واحد | ارزش ها | |||||||||||||||
| نوع | / | 1x2 یا 2x2 | |||||||||||||||
| طول موج مرکز | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| محدوده طول موج عملیاتی | nm | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| حداکثر، از دست دادن بیش از حد | دی بی | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| نسبت اتصال نل | % | 1±0.5٪، 5±1.0٪، 10±2.0٪ و 50٪ | |||||||||||||||
| از دست دادن ورودی | دی بی | IL مربوط به نسبت اتصال | |||||||||||||||
| نسبت انقراض | دی بی | 1x2:≥20 ؛ 2x2:≥18 | |||||||||||||||
| بازده از دست دادن | دی بی | ≥55 | |||||||||||||||
| حداکثر قدرت کنترل (CW) | W | 0.1 | 0.1 | 0.5، 1 یا 3 | 0.5، 1 یا 3 | 0.5، 1 یا 3 | |||||||||||
| بار کششی | N | ≤5 | |||||||||||||||
| دمای کار | °C | -5~+75 | |||||||||||||||
| دمای ذخیره سازی | °C | -40~+85 | |||||||||||||||
| ابعاد بسته | mm | φ3x54mm یا φ3x60mm | |||||||||||||||
| میزان تحمل نسبت اتصال | % | 1/99 | ۲/۹۸ | ۵/۹۵ | 10/90 | 20/80 | 30/70 | ۴۰/۶۰ | 50/50 | ||||||||
| ±0.5 | ±0.6 | ± 10 | ± 15 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
| طول موج: | 525=525nm؛ 630=630nm؛ 780=780nm؛ 850=850nm؛ 980=980nm؛ S= مشخص کنید |
| نوع پیکربندی: | 12=1x2، 22=2x2 |
| نسبت اتصال: | 50=50/50؛ 40=40/60؛ 30=30/70؛ 20=:20/80؛ 10=10/90؛ 01=1/99; S= مشخص کنید |
| نوع فیبر: | PM460-HP؛ PM630-HP؛ PM780؛ PM980؛ S= مشخص کنید |
| کنترل قدرت: | 0L=0.5W؛ 01=1W؛ 02=2W |
| ابعاد بسته بندی: | S2=3.0x54mm؛ S3=3.0x60mm؛ S= مشخص کنید |
| 7نوع دم: | 00 = فیبر برهنه؛ 09 = 900um لوله گشاده |
| طول فیبر: | 08=0.8m؛ 10=1m؛ S= مشخص کنید |
| 9نوع کانکتور: | FA=FC/APC؛ FP=FC/UPC؛ SA=SC/APC؛ SP=SC/UPC؛ S= مشخص کنید |
