جزئیات محصول:
پرداخت:
|
| طول موج: | 1260-1650 نانومتر | دمای ذخیره سازی: | -40 ~ +85 درجه سانتیگراد |
|---|---|---|---|
| بندر: | 1x8 1x16 | ضمانتنامه: | 3 سال |
| رابط: | SC/UPC LC/APC | کاربرد: | پیوندهای CATV |
خلاصه ی محصول

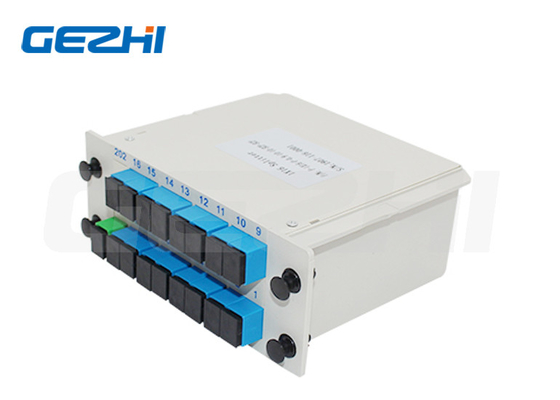

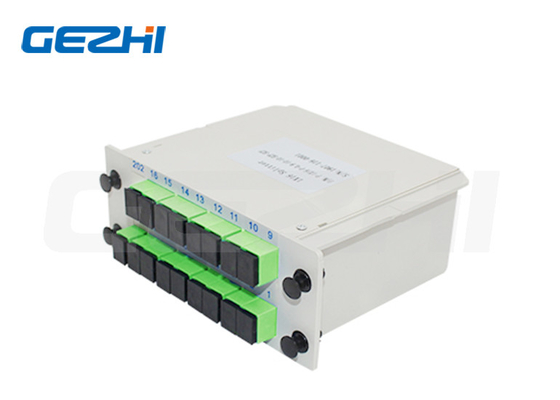

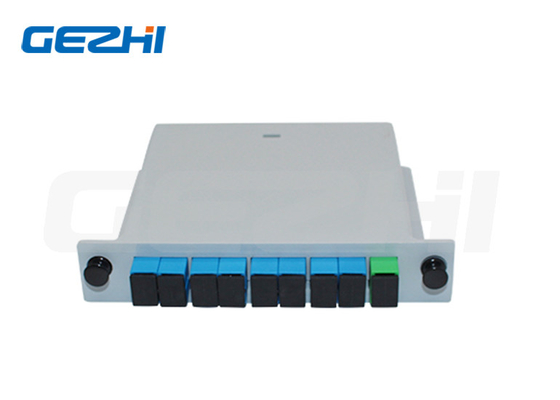

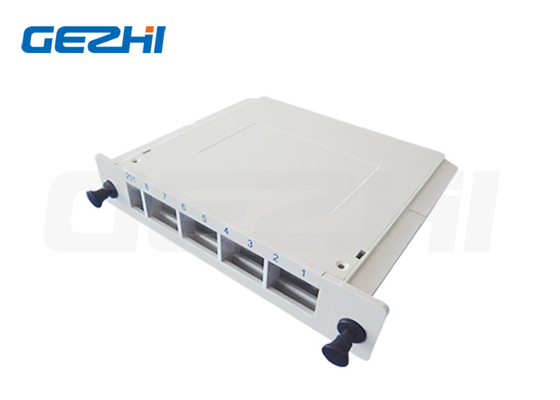

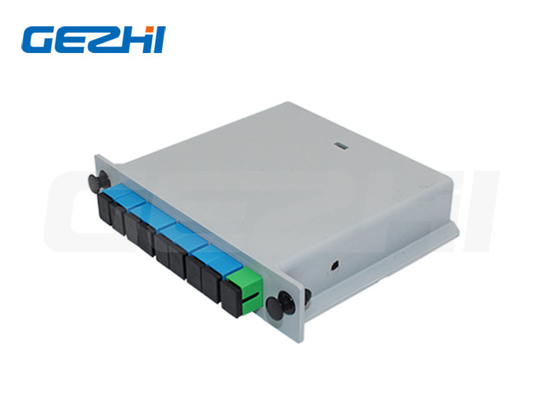

1x8 1x16 SC/APC LC/APC ماژول PLC Splitter
PLC Splitter
PLC Splitters دستگاه های شاخه دار هستند که برای توزیع سیگنال های نوری به مکان های مختلف برای پردازش استفاده می شوند. در شبکه های نوری،اغلب لازم است که یک سیگنال نوری را به سیگنال های یکسان تقسیم کنید.، یا برای ترکیب سیگنال های زیادی به یک سیگنال واحد.PLC Splitter (Planar lightwave circuit splitter) یک نوع دستگاه مدیریت قدرت نوری است که با استفاده از فناوری موج هدایت سیلیکون نوری ساخته شده استآنها برای شبکه های FTTx غیرفعال نوری، CWDM، DWDM و سیستم تلویزیون کابل نوری طراحی شده اند.PLC Splitter مسئول توزیع سیگنال های نوری از دفتر مرکزی (CO) به مکان های متعدد استما مجموعه ای کامل از محصولات تقسیم کننده 1 * N و 2 * N را ارائه می دهیم که برای کاربردهای خاص طراحی شده اند.
ویژگی ها و کاربردها
| ویژگی ها | درخواست ها |
| * از دست دادن ورودی کم * PDL پایین * طراحی کامپکت * یکنواختی کانال به کانال خوب * طول موج عملیاتی گسترده: از 1260nm تا 1650nm * دمای کار گسترده: از -40°C تا 85°C * قابلیت اطمینان و ثبات بالا |
* سیستم های FTTX * شبکه های PON * پيوندهاي CATV * توزیع سیگنال نوری |
مشخصات
| پارامتر | مشخصات 1xN PLC Splitter | ||||||
| طول موج عملیاتی (nm) | 1260 ~ 1650 | ||||||
| نوع | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| از دست دادن ورودی (dB) | نمادین | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| مکس | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| یکسانی (dB) | نمادین | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| مکس | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) حداکثر | نمادین | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| مکس | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
طول موج از دست دادن بخش ((dB) |
نمادین | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| مکس | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
درجه حرارت از دست دادن بخش |
نمادین | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| مکس | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| جهت گیری (dB) Min | 55 | ||||||
| از دست دادن بازگشت (dB) دقیقه | 55 ((50) | ||||||
| دمای کار (°C) | -40 ~ +85 | ||||||
| دمای ذخیره (°C) | -40 ~ +85 | ||||||
| طول فیبر | 1m یا سفارشی | ||||||
| نوع فیبر | G657A | ||||||
| نوع کانکتور | سفارشی | ||||||
| PLC Splitter فیبر برهنه (میلی متر) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blcokless mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| ماژول PLC Splitter (میلی متر) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((ملی متر) | جعبه نصب راک، جعبه LGX، جعبه ODF | ||||||
| دکتر کل | XXX | XX | XX | XX | XX | XX |
|
بندر پیکربندی |
نوع ماژول | نوع کابل | طول فیبر | کانکتور ورودی |
تولید کانکتور |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF = فیبر برهنه BL=بدون بلوک MO= ماژول جعبه LG=LGX RM=پناه دار CB=جعبه كاسيت XX = سفارشی
|
00=هیچ 09=900um لوله گشاده 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ... |
0=هیچ 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = سفارشی |
0=هیچ 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = سفارشی |
