| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-4P-Circulator |
| مقدار تولیدی: | 1pc |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
نمای کلی محصول سیرکولاتور نوری 4 پورت

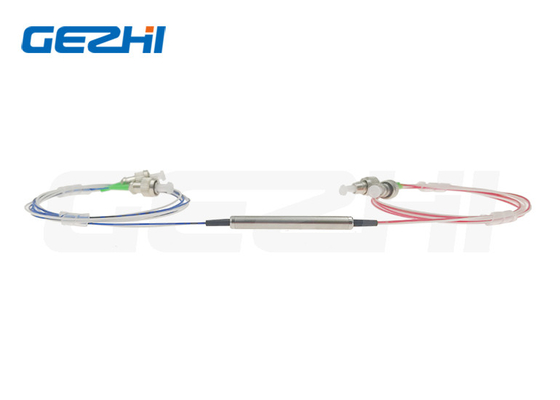

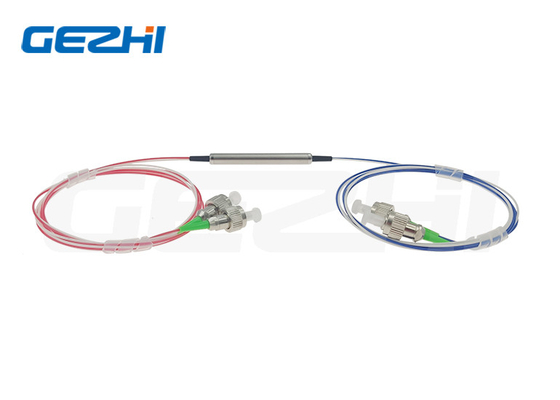

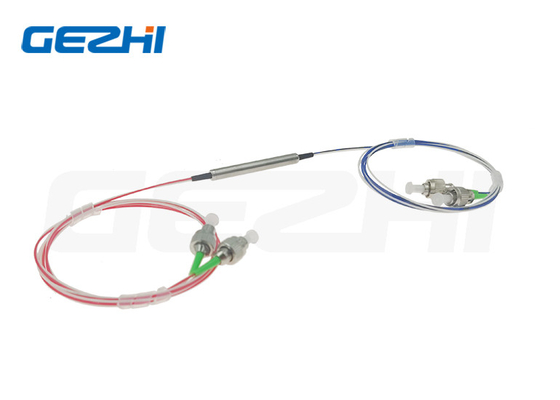

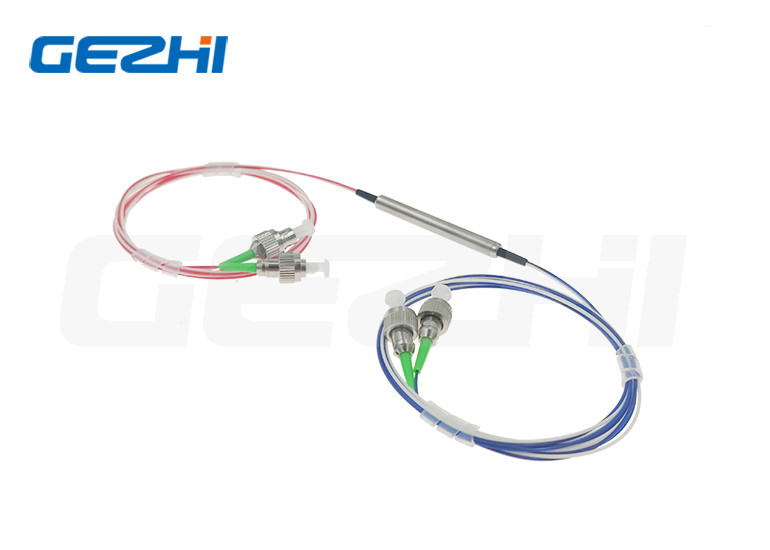

سیرکولاتور 4 پورت فیبر نوری 1550 نانومتری برای سیستم CATV
سیرکولاتور فیبر نوری
سیرکولاتور اپتیکال 4 پورت نوع خاصی از سیرکولاتور است که دارای یک ورودی (پورت 1)، یک خروجی (پورت 4) و دو درگاه مشترک (پورت 2 و 3) می باشد.نور از پورت 1 به پورت 2 می رود. در پورت 2، هر نور ورودی به پورت 3 به عنوان خروجی هدایت می شود، در حالی که تمام ورودی از درگاه 3 به عنوان خروجی به پورت 4 هدایت می شود.
در مقایسه با سیرکولاتور 3 پورت، دستگاه چهار پورت دارای یک پورت دو جهته اضافی است.بنابراین، می‌توان از آن برای ساخت زیرسیستم‌های فیبر نوری انعطاف‌پذیرتر یا پیچیده‌تر، مانند ماژول افزودن/دراپ، ماژول mux/demux، تقسیم‌کننده‌های دو طرفه چند پورت، روتر نوری WDM و غیره استفاده کرد.
ویژگی ها و کاربردهای سیرکولاتور نوری 4 پورت
امکانات:
عملیات چهار پورت
باند عریض (+/-30nm در 1310nm یا 1550nm)
انزوا بالا
PDL کم
مسیر نوری بدون اپوکسی
برنامه های کاربردی:
سیستم های WDM را اضافه یا رها کنید
سیستم های ارتباطی دو جهته
سیستم های جبران پراکندگی نوری
مشخصات از سیرکولاتور نوری 4 پورت
| پارامتر | درجه P | |
| طول موج عملیاتی (nm) | 30±1310 یا 30±1550 یا 30±1585 | |
| جداسازی (dB) | معمول | 0.6 |
| بیشترین | 0.8 | |
| جداسازی معمولی (dB) | ≥50 | |
| حداقل جداسازی (dB) | ≥40 | |
| Cross Talk (dB) | ≥50 | |
| تلفات وابسته به قطبش (dB) | <0.15 | |
| پراکندگی حالت قطبی | <0.1 | |
| ضرر برگشتی (dB) | ≥50 | |
| توان هندلینگ (mW) | 500 | |
| دمای عملیاتی (℃) | -10~75 | |
| ابعاد بسته بندی (میلی متر) | Φ5.5xL50 یا Φ5.5xL63 | |
محیط آزمایش
|
|
|
|
|
|
