| Brand Name: | GEZHI or OEM |
| شماره مدل: | GEZHI-DWDM OADM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

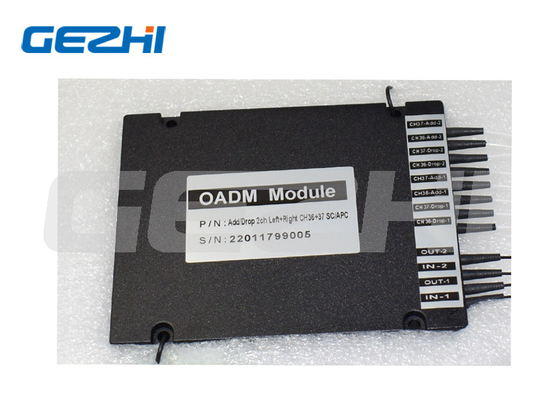

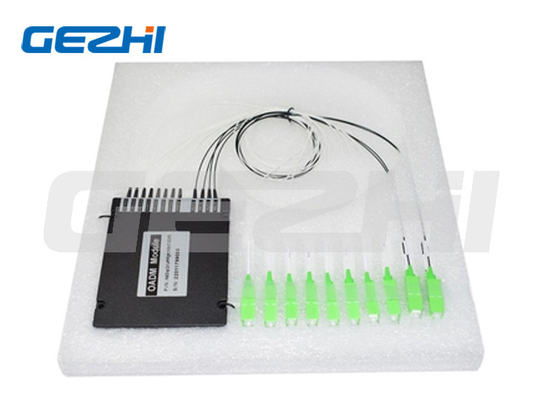

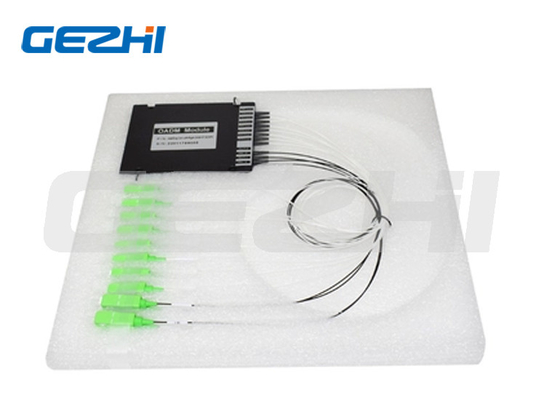

ماژول فیبر نوری دوگانه DWDM OADM با رابط SC/APC
توضیحات محصولات
مالتی پلکسر DWDM Optical Add/Drop (OADM) یک دستگاه نوری غیرفعال است که در شبکه های WDM برای اضافه کردن و رها کردن یک یا چند کانال DWDM 100 گیگاهرتزی در باند C به یک یا دو فیبر استفاده می شود، در حالی که اجازه می دهد بقیه طول موج ها به مقصد مورد نیاز دور شوند.استفاده از فناوری DWDM می تواند به طور موثر قابلیت WDM را به شبکه های موجود و جدید آنها اضافه کند و فاصله انتقال سیگنال های نوری را افزایش دهد.
ماژول های DWDM OADM در پیکربندی های یک طرفه (شرق یا غربی) و دو طرفه (شرق و غرب) در دسترس هستند.با واحدهای MUX/DeMUX منطبق که در هر انتهای یک پیوند نوری قرار می‌گیرند، چندین کانال داده را می‌توان ترکیب کرد و از طریق یک فیبر تنه تک حالته منتقل کرد.ماژول‌های OADM غیرفعال می‌توانند تا 4 کانال داده را در هر نقطه در امتداد تنه اضافه یا رها کنند.
امکانات
از دست دادن درج کم
تداخل کم
پایداری و قابلیت اطمینان بالا
بدون اپوکسی در مسیر نوری
برنامه های کاربردی
مانیتورینگ خط
شبکه DWDM
مخابرات
OADM قابل تنظیم
کارایی
| پارامتر | واحد | 1CH | 2CH | 4CH | 8CH | |||||
| اضافه کردن | رها کردن | اضافه کردن | رها کردن | اضافه کردن | رها کردن | اضافه کردن | رها کردن | |||
| طول موج کانال | نانومتر | شبکه ITU | ||||||||
| فاصله کانال | گیگاهرتز | 100 یا 200 | ||||||||
| باند عبور کانال (@-0.5dB پهنای باند) | نانومتر | >0.3 | ||||||||
| از دست دادن درج | دسی بل | <0.9 | <1.2 | <1.5 | <2.8 | |||||
| خدمات ویژه | / | مانیتور یا 1310 نانومتر موجود است | ||||||||
| کانال ریپل | دسی بل | 0.5 | ||||||||
| انزوا | مجاور | دسی بل | > 30 | > 30 | > 30 | > 30 | > 30 | > 30 | > 30 | > 30 |
| غیر مجاور | دسی بل | > 40 | > 40 | > 40 | > 40 | > 40 | > 40 | > 40 | > 40 | |
| حساسیت دمایی از دست دادن اینرسی | دسی بل/℃ | <0.005 | ||||||||
| تغییر دمای طول موج | نانومتر/℃ | <0.002 | ||||||||
| اتلاف وابسته به قطبش | دسی بل | <0.1 | ||||||||
| پراکندگی حالت قطبی | دسی بل | <0.1 | ||||||||
| جهت دهی | دسی بل | > 50 | ||||||||
| برگشت ضرر | دسی بل | > 45 | ||||||||
| حداکثر قدرت هندلینگ | میلی وات | 300 | ||||||||
| دمای عملیاتی | ℃ | -5~+75 | ||||||||
| دمای ذخیره سازی | ℃ | -40 تا 85 | ||||||||
| ابعاد بسته | میلی متر | L80xW60xH12یا L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
یادداشت 1.مشخصات سفارشی در دسترس است.
بدون کانکتور مشخص شده است، اگر با کانکتور باشد، IL 0.2dB افزایش می یابد.
ترتیب اطلاعات
| DWDM | تعداد کانال ها | پیکربندی | نوع ماژول | نوع کابل | طول فیبر | اتصال دهنده |
|
OADM 1=100 گرم 2=200 گرم |
01=1 کانال 02=2 کانال 03=3 کانال 04=4 کانال ...... 16=16 کانال 17=17 کانال 18=18 کانال |
SS = تک فیبر غربی یا شرقی SD = تک فیبر غرب و شرق DS = دو فیبر غربی یا شرقی DD = دو فیبر غربی و شرقی |
A1=جعبه ABS 100x80x10mm A2=جعبه ABS 120x80x18mm A3=جعبه ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX در رک 2 اسلات قرار دهید L4=LGX در رک 4 اسلات قرار دهید R1=19 اینچ 1 U Rack R2=2 شیار رک 19 اینچی R4 = 4 شیار رک 19 اینچی 1U S=مشخص کنید |
لوله شل 09=900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر |
05=0.5m 10=1.0 متر 15=1.5 متر S=مشخص کنید |
00 = هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=مشخص کنید |
ویدیو
|
|
