| Brand Name: | GEZHI or OEM |
| شماره مدل: | اسپلیتر GZ-1x16-plc |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |
نمای کلی ماژول شکاف PLC 1x16

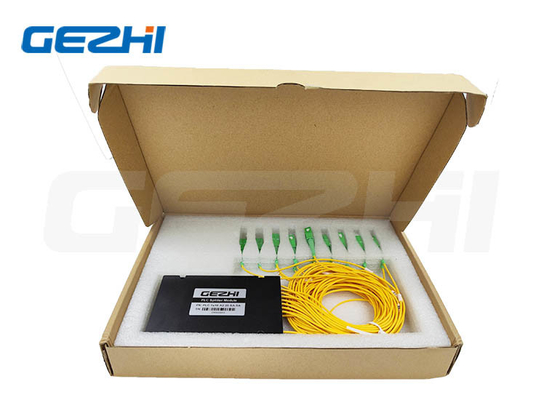

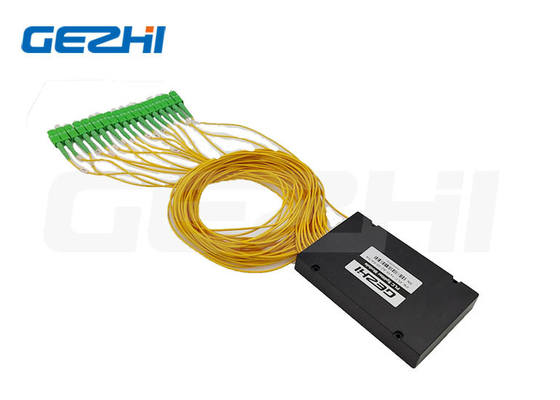

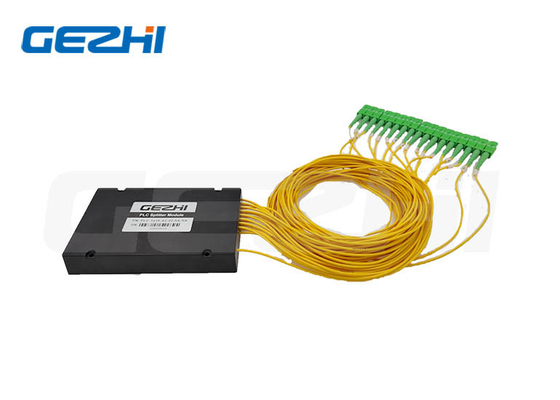

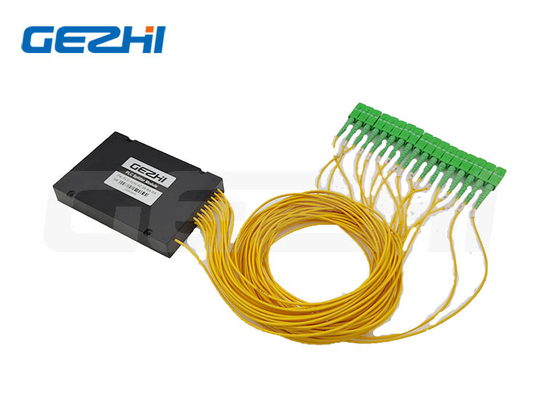

FTTX 1X16 PLC Splitter ماژول ABS نوع کاست فیبر اسپلیتر
اسپلیتر 1x16 PLC
شکاف دهنده مدار نوری مسطح (PLC) بر اساس فرآیند منحصر به فرد موج موج شیشه ای سیلیکا با پیگتیل فیبر تراز شده با دقت قابل اعتماد در یک بسته کوچک ساخته شده است، این یک راه حل توزیع نور کم هزینه با ضریب شکل کوچک و قابلیت اطمینان بالا ارائه می دهد.
ماژول های 1x16 جعبه ABS از نوع PlC Splitter دارای عملکرد بالایی از نظر تلفات درج کم، PDL کم، تلفات برگشت بالا و یکنواختی عالی در محدوده طول موج گسترده از 1260 نانومتر تا 1650 نانومتر و کار در دماهای 40- تا 80 درجه سانتیگراد هستند.
ویژگی ها و کاربردهای ماژول 1x16 PLC Splitter
|
امکانات *طراحی فشرده * بسته بندی و پیکربندی سفارشی |
برنامه های کاربردی *سیستم های FTTx *شبکه های نوری غیرفعال آنالوگ/دیجیتال
|
مشخصات 1x16ماژول شکاف PLC
| پارامتر | مشخصات اسپلیتر 1xN PLC | ||||||
| طول موج عملیاتی (nm) | 1260 تا 1650 | ||||||
| تایپ کنید | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| افت درج (dB) | معمول | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| حداکثر | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| یکنواختی (dB) | معمول | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| حداکثر | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| حداکثر PDL(dB) | معمول | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| حداکثر | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
طول موج از دست دادن بخش (dB) |
معمول | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| حداکثر | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
درجه حرارت از دست دادن بخش |
معمول | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| حداکثر | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| جهت (dB) حداقل | 55 | ||||||
| ضرر برگشتی (dB) حداقل | 55 (50) | ||||||
| دمای عملیاتی (°C) | -40 ~ +85 | ||||||
| دمای نگهداری (درجه سانتیگراد) | -40 ~ +85 | ||||||
| طول فیبر | 1 متر یا سفارشی | ||||||
| نوع فیبر | G657A | ||||||
| نوع رابط | سفارشی | ||||||
| فیبر لخت شکافنده PLC (میلی متر) | 4*4*40 | 4*4*40 | 4*4*40 | 4*7*50 | 4*7*50 | 4*12*60 | |
| PLC Splitter بدون بلوک (mm) | 4*4*40 | 4*7*60 | 4*7*60 | 4*12*60 | 6x20x80 | 6x40x100 | |
| ماژول شکاف PLC (میلی متر) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-شکاف-قابل نصب (میلی متر) | 19'1U 2U Rack-Mount Box، LGX Box، ODF Box | ||||||
اطلاعات سفارش ماژول شکاف PLC 1x16
| GP | XXX | XX | XX | XX | XX | XX |
|
بندر پیکربندی |
نوع ماژول | نوع کابل | طول فیبر | کانکتور ورودی |
خروجی اتصال دهنده |
|
|
گ=گژی P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF = فیبر برهنه BL=بدون بلوک MO = ماژول LG=LGX Box RM= Rack Mount CB=جعبه کاست XX=سفارشی شده
|
00 = هیچ 09=900m لوله شل 20 = 2.0 میلی متر 30 = 3.0 میلی متر |
05=0.5m 10=1.0 متر 15=1.5 متر 30=3.0 متر 40=4.0 متر 50=5.0 متر ...... |
0 = هیچ 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=سفارشی شده |
0 = هیچ 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=سفارشی شده |
سوالات متداول
Q1:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ ماژول اسپلیتر 1x16 PLC چیست؟
|
|
