| Brand Name: | GEZHI or OEM |
| شماره مدل: | اسپلیتر GZ-1x64-plc |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |
نمای کلی ماژول شکاف PLC 1x64

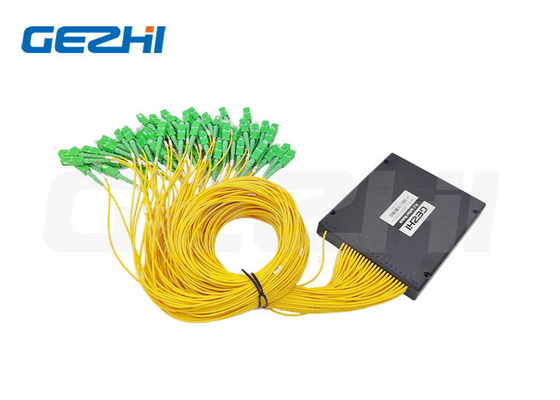

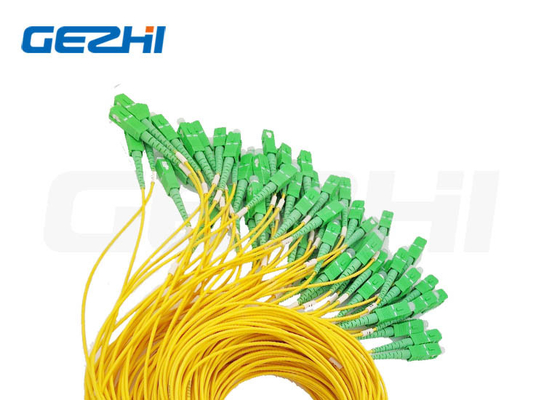

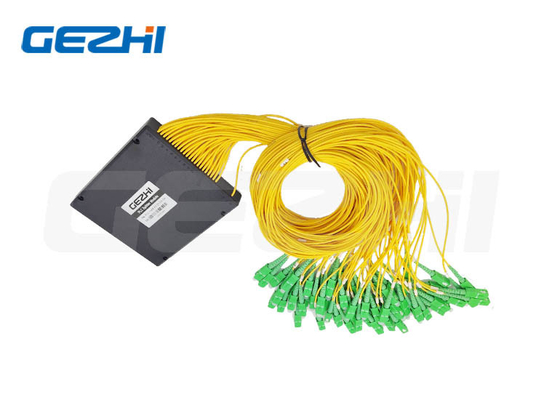

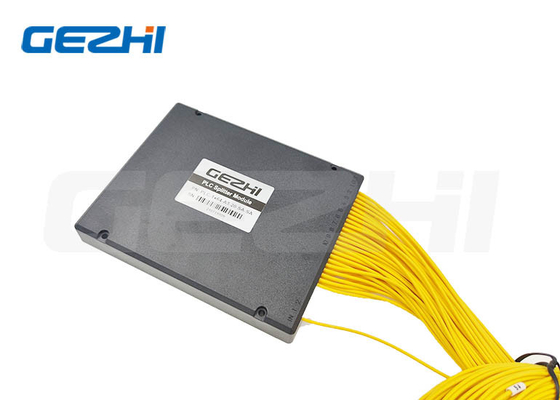

ماژول اسپلیتر چند کاناله 1X64 PLC با نوع کاست ABS
تقسیم کننده PLC 1x64
تقسیم کننده مدار موج نور مسطح (PLC) نوعی دستگاه مدیریت توان نوری است که با استفاده از فناوری موجبر نوری سیلیسی برای توزیع سیگنال های نوری از دفتر مرکزی (CO) به مکان های مختلف ساخته می شود.
اسپلیتر فیبر بره نوعی محصول ODN مناسب برای شبکه های PON است که می تواند در کاست پیگتیل، ابزار تست و سیستم WDM نصب شود که اشغال فضا را به حداقل می رساند.در حفاظت از الیاف نسبتا شکننده است و نیاز به یک طراحی حفاظتی کامل در بدنه و دستگاه جعبه حمل دارد.
ویژگی ها و کاربردهای ماژول 1x64 PLC Splitter
|
امکانات از دست دادن درج کم |
برنامه های کاربردی
|
مشخصات 1x64ماژول شکاف PLC
| پارامتر | مشخصات اسپلیتر 1xN PLC | ||||||
| طول موج عملیاتی (nm) | 1260 تا 1650 | ||||||
| تایپ کنید | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| افت درج (dB) | معمول | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| حداکثر | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| یکنواختی (dB) | معمول | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| حداکثر | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| حداکثر PDL(dB) | معمول | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| حداکثر | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
طول موج از دست دادن بخش (dB) |
معمول | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| حداکثر | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
درجه حرارت از دست دادن بخش |
معمول | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| حداکثر | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| جهت (dB) حداقل | 55 | ||||||
| ضرر برگشتی (dB) حداقل | 55 (50) | ||||||
| دمای عملیاتی (°C) | -40 ~ +85 | ||||||
| دمای نگهداری (درجه سانتیگراد) | -40 ~ +85 | ||||||
| طول فیبر | 1 متر یا سفارشی | ||||||
| نوع فیبر | G657A | ||||||
| نوع رابط | سفارشی | ||||||
| فیبر لخت شکافنده PLC (میلی متر) | 4*4*40 | 4*4*40 | 4*4*40 | 4*7*50 | 4*7*50 | 4*12*60 | |
| PLC Splitter بدون بلوک (mm) | 4*4*40 | 4*7*60 | 4*7*60 | 4*12*60 | 6x20x80 | 6x40x100 | |
| ماژول شکاف PLC (میلی متر) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-شکاف-قابل نصب (میلی متر) | 19'1U 2U Rack-Mount Box، LGX Box، ODF Box | ||||||
اطلاعات سفارش ماژول شکاف PLC 1x64
| GP | XXX | XX | XX | XX | XX | XX |
|
بندر پیکربندی |
نوع ماژول | نوع کابل | طول فیبر | کانکتور ورودی |
خروجی اتصال دهنده |
|
|
گ=گژی P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF = فیبر برهنه BL=بدون بلوک MO = ماژول LG=LGX Box RM= Rack Mount CB=جعبه کاست XX=سفارشی شده
|
00 = هیچ 09=900m لوله شل 20 = 2.0 میلی متر 30 = 3.0 میلی متر |
05=0.5m 10=1.0 متر 15=1.5 متر 30=3.0 متر 40=4.0 متر 50=5.0 متر ...... |
0 = هیچ 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=سفارشی شده |
0 = هیچ 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=سفارشی شده |
سوالات متداول
Q1:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ ماژول تقسیم کننده PLC 1x64 چیست؟
|
|
