| Brand Name: | GEZHI or OEM |
| شماره مدل: | ماژول 40 کانالی AAWG |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

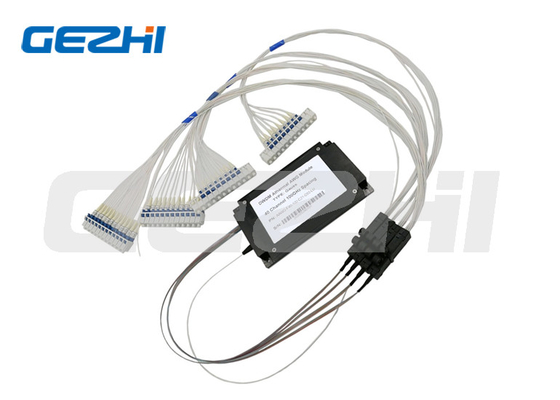

صفحه تخت/فیلتر گاوسی 40 کانال AAWG ماژول 40 CH 100GHz Athermal AWG
توضیحات محصول
مولتی پلکسر 40 کانالی DWDM (Mux) و Demultiplexer (DeMux) Gezhi Photonics راه حلی عالی برای صرفه جویی در زیرساخت با تجمیع 40 طول موج مختلف روی یک فیبر واحد ارائه می دهد.این محصولات 1U پروتکل شفاف هستند.همه 40 کانال در باند C با فاصله 100 گیگاهرتز بین کانال ها با استفاده از فناوری AWG Gaussian با کیفیت بالا قرار دارند.
برنامه های کاربردی
شبکه های مترو
مرکز اطلاعات
دسترسی به شبکه
برنامه های CATV
شبکه WDM
مخابرات
امکانات
ایزولاسیون بالا تلفات درج کم منبع تغذیه دوگانه قابل مدیریت توسط کنسول و NMS مسیر اپتیکال بدون اکساکسی تداخل کل کم یکپارچه پایداری و قابلیت اطمینان عالی دقت و پایداری طول موج عالی طراحی حرارتی
مشخصات فنی
|
پارامتر
|
ارزش
|
|
تعداد کانال ها
|
40
|
|
فاصله کانال
|
100 گیگاهرتز
|
|
طول موج عملیاتی
|
باند سی
|
|
فرکانس باند عبور
|
± 0.1 نانومتر
|
|
دقت طول موج
|
50 ± بعد از ظهر
|
|
از دست دادن درج
|
<6.0dB
|
|
سازگاری از دست دادن درج
|
<1.2dB
|
|
صافی از دست دادن درج
|
<0.5dB
|
|
باند عبور 0.5dB
|
> 0.2 نانومتر
|
|
باند عبور 1dB
|
> 0.4 نانومتر
|
|
باند عبور 3dB
|
> 0.6 نانومتر
|
|
باند 20dB
|
<1.2 نانومتر
|
|
جداسازی کانال مجاور
|
≥25dB
|
|
جداسازی کانال غیر مجاور
|
≥30dB
|
|
کل تقاطع
|
22 دسی بل
|
|
برگشت ضرر
|
≥40dB
|
|
اتلاف وابسته به قطبش
|
<0.5ps
|
|
پراکندگی حالت قطبی
|
<0.5ps
|
|
حداکثر بار قدرت نوری
|
24dBm
|
|
محدوده نظارت بر توان نوری
|
-35dBm ~ +23dBm
|
|
فرم رابط
|
LC/UPC
|
|
دمای عملیاتی
|
-10~+65℃
|
|
رطوبت نسبی
|
95%
|
|
ابعاد
|
رک 19 اینچی 1U (440 × 220 × 44 میلی متر)
|
|
|
