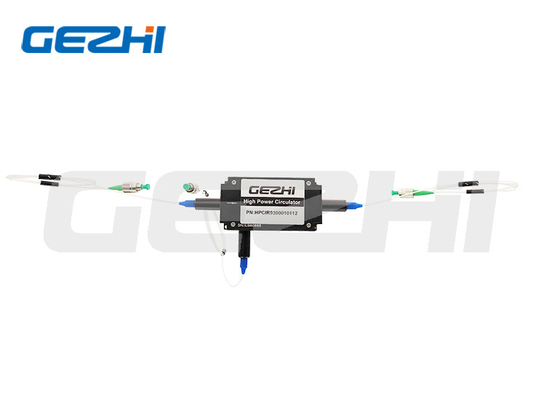

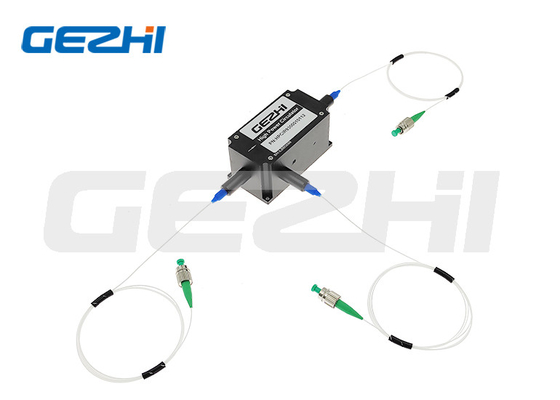

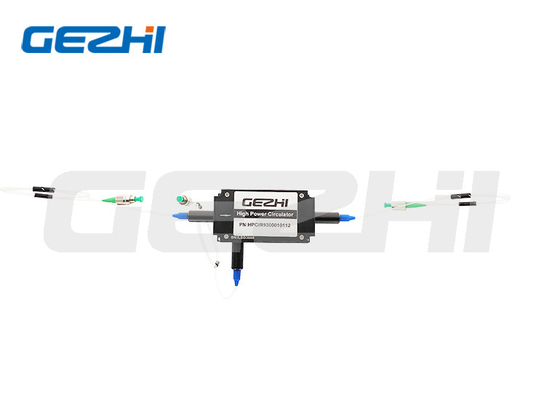

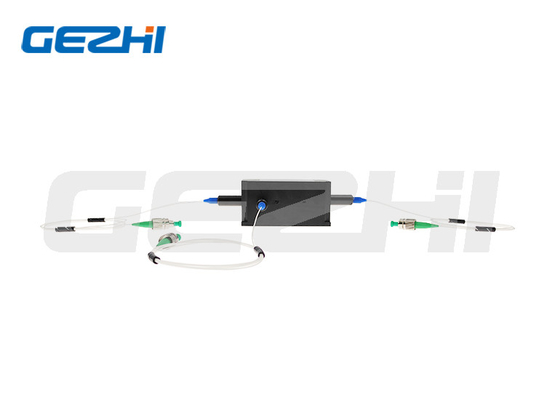

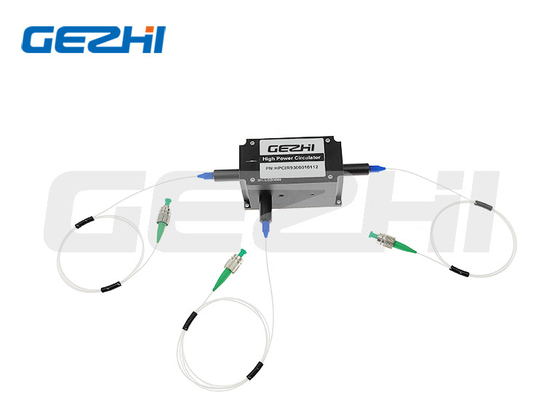

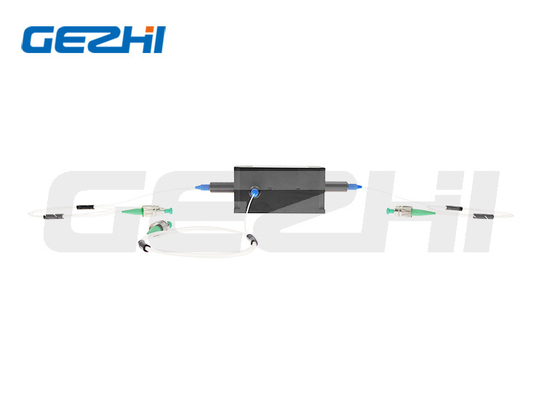

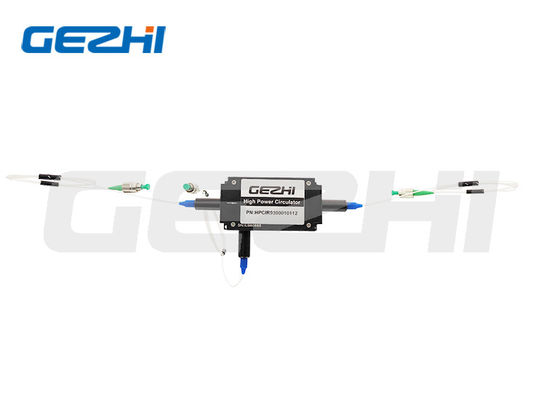

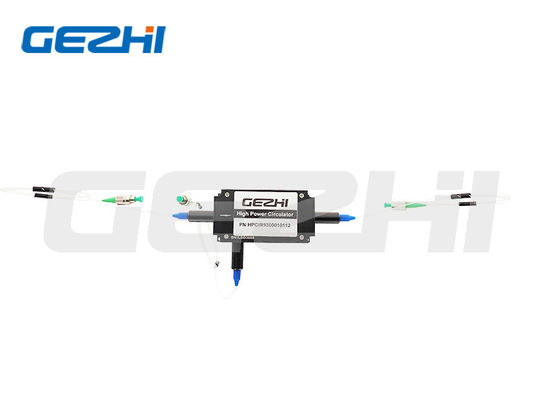

3 پورت 1310/1480/1550nm 20W فیبر گردشگر با قدرت بالا برای سنسور و تقویت کننده فیبر

Name: 3 پورت 1310/1480/1550nm 20W فیبر گردشگر با قدرت بالا برای سنسور و تقویت کننده فیبر
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: سیرکولاتور فیبر 3 پورت با قدرت بالا
Price: 465.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	سیرکولاتور فیبر 3 پورت با قدرت بالا
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$250-US$680
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

نوع پورت:

3 پورت

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

سیرکولاتور فیبر توان بالا

سیرکولاتور فیبر 3 پورت

توضیحات محصول

3 پورت سیرکولاتور فیبر با توان بالا 1310/1480/1550 نانومتر برای سنسور فیبر

مرور کلی محصول

سیرکولاتور فیبر با توان بالا 3 پورت 1310/1480/1550 نانومتر با قابلیت اطمینان و پایداری بالا (تا 20 وات) برای سنسور فیبر

سیرکولاتور نوری SM 3 پورت با توان بالا 1310 نانومتر/1480 نانومتر/1550 نانومتر - 30 وات، یک جزء فشرده و با کارایی بالا است که مستقل از قطبش نور عمل می‌کند و سیگنال‌های ورودی از پورت 1 را به پورت 2 و سیگنال‌های ورودی پورت 2 را به پورت 3 هدایت می‌کند. سیرکولاتورهای فیبر نوری به عنوان مسیریاب سیگنال عمل می‌کنند، نور را از یک فیبر ورودی به یک فیبر خروجی منتقل می‌کنند و در عین حال نوری را که در امتداد آن فیبر خروجی برمی‌گردد به پورت سوم هدایت می‌کنند. این دستگاه‌ها برای کاربردهای لیزر فیبر با توان بالا و ابزار دقیق ایده‌آل هستند.

ویژگی‌ها

افت درج کم
افت بازگشت بالا
ایزولاسیون بالا
قابلیت اطمینان و پایداری بالا

کاربردها

تقویت کننده EDFA و رامان
سنسور فیبر
ابزار فیبر

مشخصات فنی

پارامتر	واحد	نوع A	نوع B
نوع	-	نوع A	نوع B
نوع پورت	-	3 پورت
طول موج مرکزی	نانومتر	1550، 1480، 1310
محدوده طول موج عملیاتی	نانومتر	±20
افت درج معمول در دمای 23 درجه سانتیگراد	دسی بل	0.7	0.6
حداکثر افت درج در دمای 23 درجه سانتیگراد	دسی بل	0.9	0.8
حداکثر ایزولاسیون پیک در دمای 23 درجه سانتیگراد	دسی بل	46	30
حداقل ایزولاسیون در دمای 23 درجه سانتیگراد	دسی بل	40	25
حداقل نسبت خاموشی در دمای 23 درجه سانتیگراد (نوع فیبر PM)	دسی بل	20
حداکثر افت وابسته به قطبش در دمای 23 درجه سانتیگراد (نوع فیبر SM)	دسی بل	0.15
حداقل تداخل متقابل	دسی بل	50
حداقل افت بازگشت در دمای 23 درجه سانتیگراد	دسی بل	50
ابعاد بسته (توان ورودی ≤ 5 وات)	میلی متر	φ5.5x35
ابعاد بسته (توان ورودی ≤ 10 وات)	میلی متر	70x12x8
ابعاد بسته (توان ورودی ≤ 20 وات)	میلی متر	/	38x18.5x11.5
حداکثر بار کششی	نیوتن	5
دمای عملیاتی	درجه سانتیگراد	-5~+70
دمای ذخیره‌سازی	درجه سانتیگراد	-40~+85

با کانکتور، توان قابل تحمل فقط 1 وات است، افت درج 0.3 دسی بل بیشتر، افت بازگشت 5 دسی بل کمتر و نسبت خاموشی 2 دسی بل کمتر است.
کلید کانکتور با محور کند هم‌تراز شده است.

ابعاد بسته

اطلاعات سفارش

HPMCIR-1111-234-555-67-8-999-AABB (نوع فیبر PM)
HPICIR-1111-234-555-67-8-999-AABB (نوع فیبر SM)

1111 - طول موج: 1550=1550 نانومتر، 1480=1480 نانومتر، 1310=1310 نانومتر، SSSS=مشخص شده

2 - نوع پورت: 3=3 پورت

3 - مرحله: A=نوع A، B=نوع B

4 - محور کاری: F=محور کند مسدود شده، N=غیر PM

555 - نوع فیبر: 001=PM1550، 002=PM1310، 008=SMF-28E، SSS=مشخص شده

6 - ابعاد بسته: 0=φ5.5x35 میلی متر، 1=70x12x8 میلی متر، 2=38x18.5x11.5 میلی متر، 3=50x28x14 میلی متر، S=مشخص شده

7 - نوع پینتل: 0=فیبر لخت، 1=لوله شل 900 میکرومتر

8 - طول فیبر: 0.8=0.8 متر، 1.0=1 متر، S=مشخص شده

999 - نوع کانکتور: 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=بدون، S=مشخص شده

AA - توان متوسط: 01=1 وات، 02=2 وات، 05=5 وات، 10=10 وات، 20=20 وات، SS=مشخص شده

BB - توان پیک: 00=موج پیوسته، 01=1 کیلووات، 02=2 کیلووات، 10=10 کیلووات، SS=مشخص شده
