ضایعات ورودی کم و قدرت بالا 3 پورت فیبر نوری برای سیستم های EDFA DWDM OTDR

Name: ضایعات ورودی کم و قدرت بالا 3 پورت فیبر نوری برای سیستم های EDFA DWDM OTDR
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 پورت سیرکولاتور با قدرت بالا
Price: 465.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	3 پورت سیرکولاتور با قدرت بالا
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$250-US$680
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

قدرت:

تا 20 وات

جزئیات بسته بندی:

جعبه کاغذی

برجسته کردن:

سیرکولاتور فیبر نوری با قدرت بالا

سیرکولاتور فیبر نوری 3 پورت

سیرکولاتور فیبر نوری EDFA

توضیحات محصول

ضایعات ورودی کم 3 پورت سیروکلتور فیبر نوری با قدرت بالا برای سیستم EDFA DWDM OTDR

خلاصه ی محصول

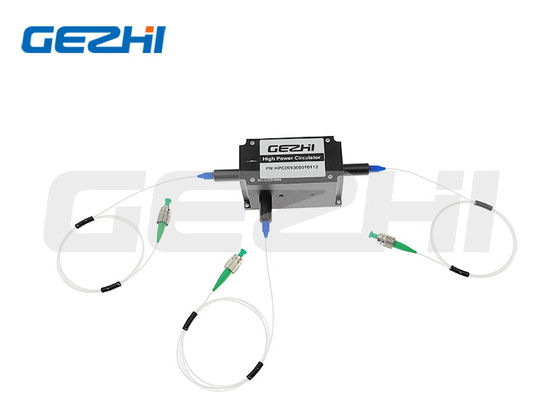

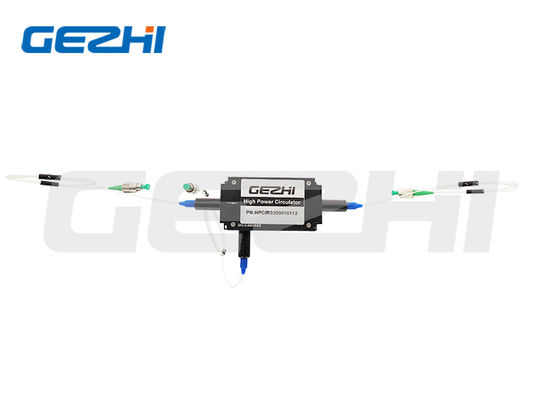

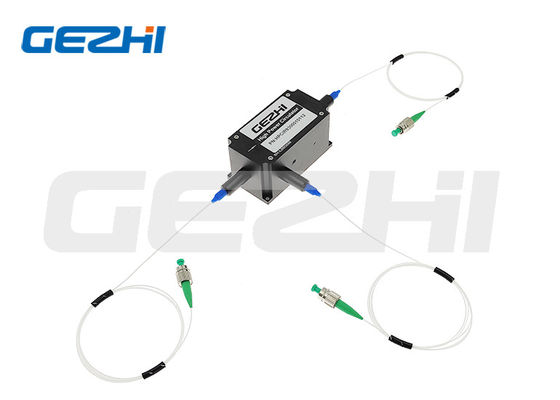

3-Port High Power Optical Circulator یک قطعه موج نوری با عملکرد بالا است که سیگنال های ورودی را از پورت 1 به پورت 2 و سیگنال های ورودی پورت 2 را به پورت 3 هدایت می کند.گردشگرهای فیبر نوری به عنوان روترهای سیگنال کار می کنند، انتقال نور از یک فیبر ورودی به یک فیبر خروجی در حالی که هدایت نور بازگشت در امتداد آن فیبر خروجی به یک پورت سوم. آنها محافظت مشابهی را به عنوان عایق ها فراهم می کنند،حفاظت از فیبر ورودی از قدرت بازگشت در حالی که امکان استفاده از نور رد شده را فراهم می کند.

ویژگی های کلیدی

از دست دادن ورودی کم
بازده بالا از دست دادن
ثبات و قابلیت اطمینان بالا

درخواست ها

تقویت کننده فیبر
ابزار آزمایش
تجهیزات پزشکی

مشخصات فنی

نسخه قدرت استاندارد (تا 20W)

پارامتر	واحد	ارزش
قدرت		تا 20 ولت
طول موج مرکز	nm	1064، 1030، 980
محدوده طول موج عملیاتی	nm	±5
نوع: انزوا در اوج	دی بی	۲۵٬ ۲۳
حداقل عایق در 23 درجه سانتیگراد	دی بی	۲۲٬ ۲۰
از دست دادن ورودی در 23 درجه سانتیگراد	دی بی	1.0 ٬12
حداکثر، از دست دادن ورودی در 23 درجه سانتیگراد	دی بی	1.3 ٬15
حداقل نسبت انقراض در 23 درجه سانتیگراد (نوع فیبر PM)	دی بی	۲۰٬۱۸
حداکثر از دست دادن وابسته به قطب بندی در 23°C (نوع فیبر SM)	دی بی	0.15
حداقل از دست دادن بازگشت در 23 درجه سانتیگراد (خروجی/ ورودی)	دی بی	45
حرف زدن به هم	دی بی	45
حداکثر، متوسط قدرت نوری (از جمله پورت1 و پورت2)	W	12، 5، 10، 20 یا مشخص شده
حداکثر قدرت برای پالس ns	kW	10 یا مشخص شده
حداکثر بار کششی	N	5
ابعاد بسته	mm	70x28x26
دمای کار	°C	+10 ~ +50
دمای ذخیره سازی	°C	0~+60

نسخه با قدرت بالا (تا 100 وات)

پارامتر	واحد	ارزش
قدرت		تا 100 وات
طول موج مرکز	nm	1064، 1030, 980
محدوده طول موج عملیاتی	nm	±5
نوع: انزوا در اوج	دی بی	25
حداقل عایق در 23 درجه سانتیگراد	دی بی	22
از دست دادن ورودی در 23 درجه سانتیگراد	دی بی	1.0
حداکثر، از دست دادن ورودی در 23 درجه سانتیگراد	دی بی	1.3
حداقل نسبت انقراض در 23 درجه سانتیگراد (نوع فیبر PM)	دی بی	20
حداکثر از دست دادن وابسته به قطب بندی در 23°C (نوع فیبر SM)	دی بی	0.15
حداقل از دست دادن بازگشت در 23 درجه سانتیگراد (خروجی/ ورودی)	دی بی	45
حرف زدن به هم	دی بی	45
حداکثر، متوسط قدرت نوری (از جمله پورت1 و پورت2)	W	50، 100 یا مشخص شده
حداکثر قدرت برای پالس ns	kW	10 یا مشخص شده
حداکثر بار کششی	N	5
ابعاد بسته	mm	82x38x35
دمای کار	°C	+10 ~ +50
دمای ذخیره سازی	°C	0~+60

يادداشت:با کانکتورها، قدرت کنترل تنها 1W است، IL 0.3dB بالاتر، RL 5dB پایین تر و ER 2dB پایین تر است. کلید کانکتور با محور آهسته تراز شده است.

بسته بندی

بسته بندی کارتونی اصلی بسته بندی سفارشی در دسترس است
