| Brand Name: | GEZHI or OEM |
| شماره مدل: | 3 پورت سیرکولاتور با قدرت بالا |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

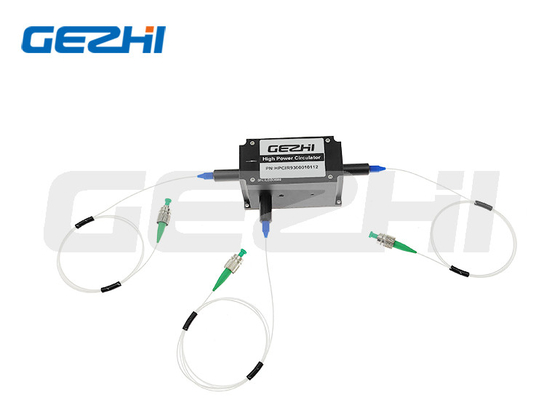

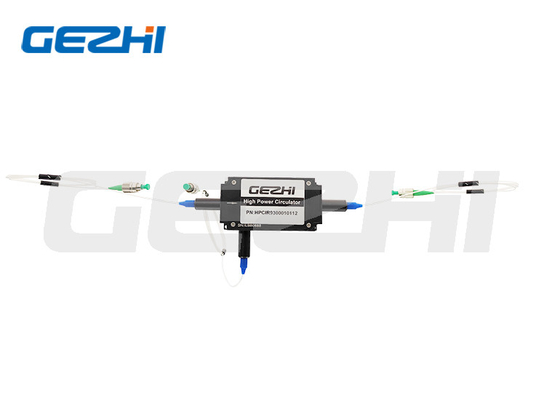

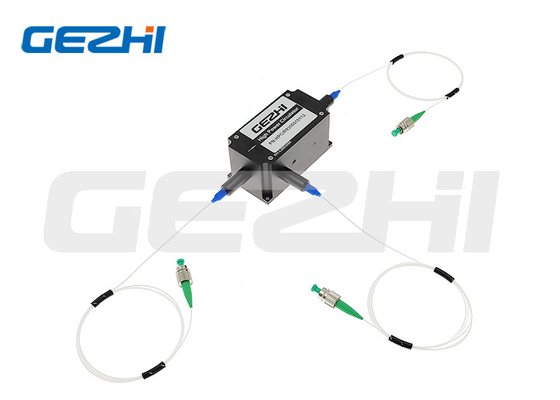

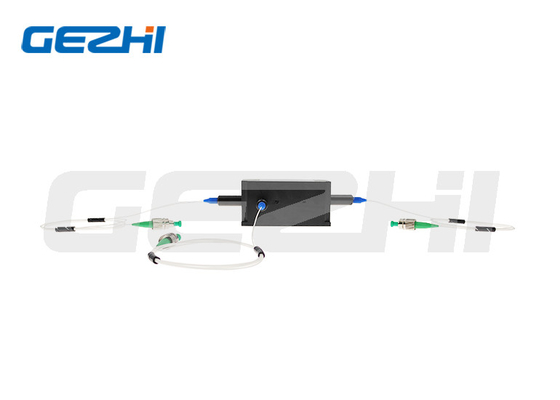

3 پورت با اتلاف کم درج فیبر نوری با قدرت بالا برای سیستم EDFA، DWDM OTDR
توضیحات محصول
3Ports سیرکولاتور نوری با قدرت بالا یک جزء موج نور با عملکرد عالی است که سیگنال های ورودی را از پورت 1 به پورت 2 و سیگنال های ورودی پورت 2 را به پورت 3 هدایت می کند. بنابراین سیرکولاتورهای فیبر نوری به عنوان مسیریاب سیگنال عمل می کنند و نور را از فیبر ورودی به خروجی منتقل می کنند. فیبر، اما نور هدایت کننده ای که در امتداد آن فیبر خروجی به درگاه سوم باز می گردد.آنها عملکرد مشابهی را به عنوان یک جدا کننده انجام می دهند، از فیبر ورودی در برابر نیروی برگشت محافظت می کنند، اما همچنین اجازه می دهند نور رد شده به کار گرفته شود.
امکانات
از دست دادن کم درج
ضرر بازده بالا
پایداری و قابلیت اطمینان بالا
کاربرد
تقویت کننده فیبر
ابزار تست
تجهیزات پزشکی
مشخصات فنی
| مولفه های | واحد | ارزش | |
| قدرت | تا 20 وات | ||
| طول موج مرکز | نانومتر | 1064، 1030، 980 | 850، 808، 780 |
| محدوده طول موج عملیاتی | نانومتر | ± 5 | |
| تایپ کنیدجداسازی اوج | دسی بل | 25 | 23 |
| حداقلایزوله در 23 درجه سانتیگراد | دسی بل | 22 | 20 |
| تایپ کنیداز دست دادن درج در 23 ℃ | دسی بل | 1.0 | 1.2 |
| حداکثراز دست دادن درج در 23 ℃ | دسی بل | 1.3 | 1.5 |
| حداقلنسبت انقراض در 23 ℃ (نوع فیبر PM) | دسی بل | 20 | 18 |
| حداکثرتلفات وابسته به قطبش در 23 ℃ (نوع فیبر SM) | دسی بل | 0.15 | |
| حداقلتلفات برگشتی در 23 ℃ (ورودی/خروجی) | دسی بل | 45 | |
| حداقلبحث متقابل | دسی بل | 45 | |
| حداکثرتوان نوری متوسط (شامل پورت 1 و پورت 2) | دبلیو | 1، 2، 5، 10، 20 یا مشخص شده | |
| حداکثراوج قدرت برای ns پالس | کیلووات | 10 یا مشخص شده | |
| حداکثرنیروی کششی | ن | 5 | |
| ابعاد بسته | میلی متر | 70x28x26 | |
| دمای عملیاتی | ℃ | +10~+50 | |
| دمای ذخیره سازی | ℃ | 0~60 | |
|
با کانکتورها، قدرت هندلینگ فقط 1 وات است، IL 0.3 دسی بل بالاتر، RL 5 دسی بل کمتر و ER 2 دسی بل کمتر است.
کلید رابط روی محور کند تراز شده است.
بسته بندی
بسته بندی کارتن اصلی.
به عنوان نیاز مشتریان
|
|
