ماژول AAWG 96 کاناله با فاصله کانال 50 گیگاهرتز و طراحی آترمال برای شبکه‌های DWDM

Name: ماژول AAWG 96 کاناله با فاصله کانال 50 گیگاهرتز و طراحی آترمال برای شبکههای DWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 96 کانال AWG DWDM mux Demux Module
Price: 543.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	96 کانال AWG DWDM mux Demux Module
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$398-US$688
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

فاصله کانال:

50 گیگاهرتز

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

ماژول AAWG کانال 96

ماژول AAWG شبکه DWDM

توضیحات محصول

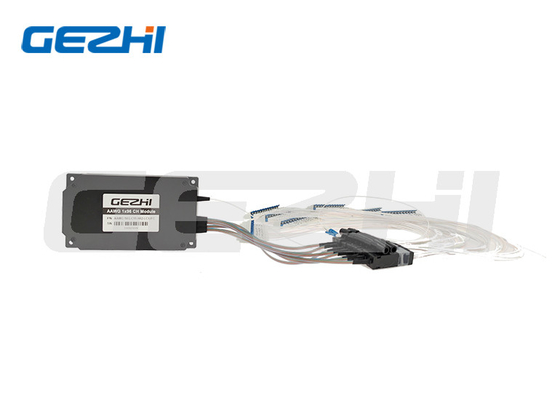

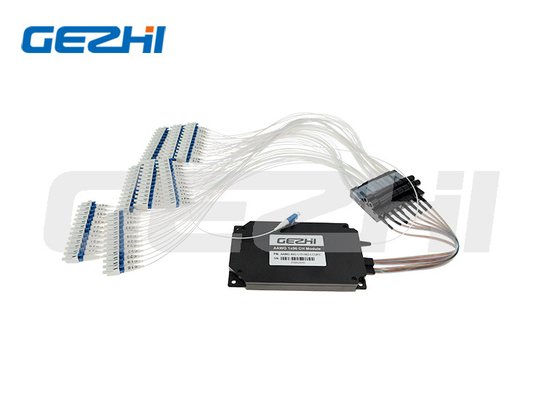

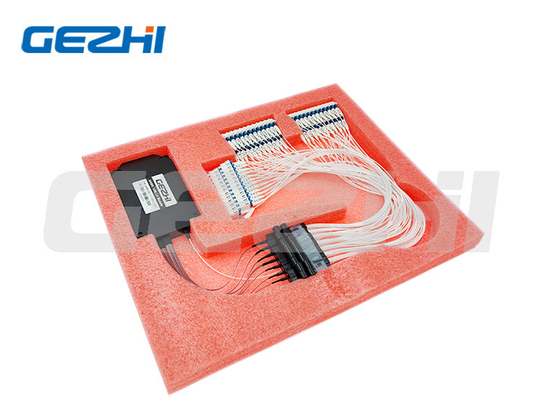

96 کانال ماژول AAWG Athermal Arrayed Waveguide Grating برای شبکه DWDM

96 کانال ماژول AAWG، شبکه موج هدایت شده متراکم برای شبکه DWDM

خلاصه ی محصول

ماژول های AWG گرمایی (AAWG) عملکرد معادل با AWG گرمایی استاندارد (TAWG) را ارائه می دهند اما برای ثبات نیازی به قدرت الکتریکی ندارند.آنها به عنوان جایگزینی مستقیم برای فیلترهای فیلم نازک (ماژول های DWDM نوع فیلتر) در برنامه هایی که قدرت در دسترس نیست، خدمت می کنند.، که آنها را برای کاربردهای بیرونی که از -30 °C تا +70 °C در شبکه های دسترسی کار می کنند، ایده آل می کند.

ماژول های Athermal AWG (AAWG) Gezhi Photonics عملکرد نوری عالی، قابلیت اطمینان بالا، آسان بودن پردازش فیبر و راه حل های صرفه جویی در انرژی را در یک بسته فشرده ارائه می دهند.

ویژگی ها

PDL پایین
پراکندگی رنگی پایین
از دست دادن کم ورودی
Telcordia GR-1221-Core واجد شرایط است
عملکرد MUX/DEMUX
طراحی بدون گرما، نیازی به برق نیست
بسته بندی کامپکت
شماره چند کانال

درخواست ها

چندگانه سازی اپتیکال اضافه/بیفتن
مسیریابی طول موج
انتقال DWDM

پارامترهای فنی

پارامتر	واحد	سقف صاف	گاوسی	سقف صاف	گاوسی
تعداد کانال ها		16/32/40/48		80/88/96
فاصله کانال	گز	50	50
فرکانس کانال	..	نوار آبی=1528.773 ~ 1547316	گروه C=1526.827 تا 1564679	نوار قرمز=1545.720 تا 1564.679
دقت طول موج	nm	±0.05	±0.05	±0.05	±0.05
پهنای باند 1dB	nm	>0.18	>0.12	>0.18	>0.12
پهنای باند 3dB	nm	>0.28	>0.20	>0.28	>0.20
از دست دادن ورودی (پاسباند)	دی بی	<4.5	<3.7	<5.5	<4.5
صداهای متقاطع کانال مجاور	دی بی	>27	>27
صداهای متقاطع کانال های غیر مجاور	دی بی	>30	>30
کل صدای عبور	دی بی	>24	>24
یکنواختی از دست دادن ورودی	دی بی	<1.2	<1.5
از دست دادن قطبی شدن	دی بی	<0.5	<0.5	<0.5	<0.5
خسارت بازده	دی بی	>40
پراکندگی	ps/nm	±10
دمای کار	oC	-20 تا 70
اندازه (طول * عرض * ارتفاع)	mm	12070123		13090113

مزیت تجاری

تکنولوژی:

حرفه ای در تولید بسته بندی دقیق دستگاه های نوری برای 10 سال
10 سال تجربه تیم فنی
داراي تکنولوژي اختصاصي اصلي
