دایره نوری ۳ پورت با اتلاف درج کم، جداسازی کانال بالا و بسته‌بندی فشرده

Name: دایره نوری ۳ پورت با اتلاف درج کم، جداسازی کانال بالا و بستهبندی فشرده
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: سیرکولاتور نوری 3 پورت
Price: 88.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	سیرکولاتور نوری 3 پورت
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$59-US$118
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

پورت ها:

3 پورت

نوع رابط:

SC/FC/LC/ST

محدوده طول موج:

30±1310 یا 30±1550 یا 30±1585

انزوا:

≥50 دسی بل

ضرر برگشتی:

≥50 دسی بل

ابعاد بسته:

Φ5.5xL50 یا Φ5.5xL63

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

سیرکولاتور نوری کانکتور FC

اجزای غیرفعال فیبر نوری

سیرکولاتور نوری 3 پورت

توضیحات محصول

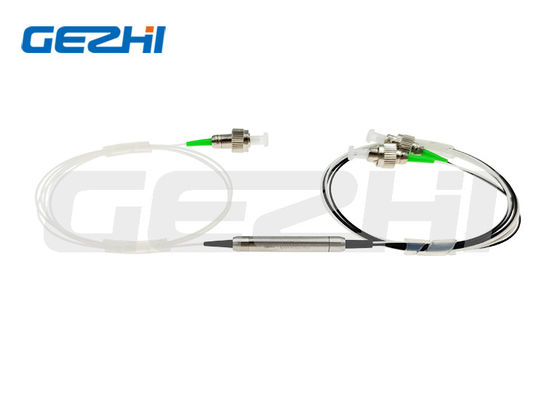

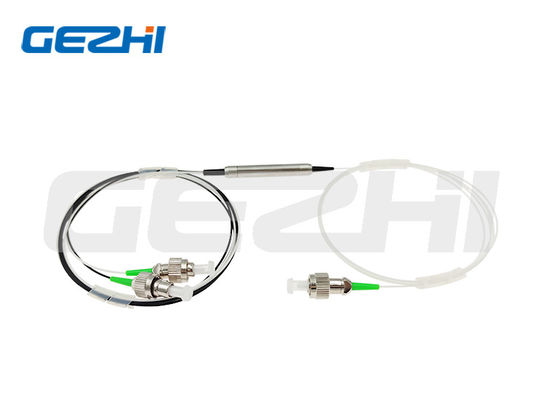

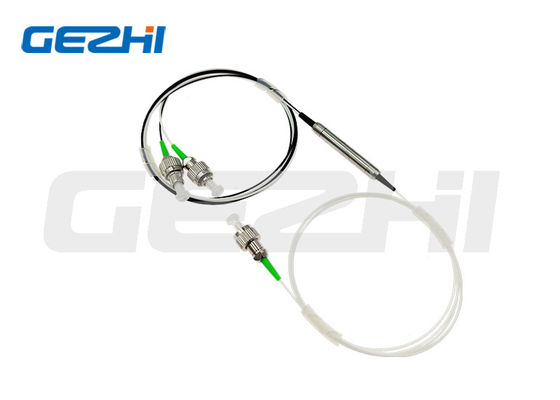

گرداننده نوری با بازتاب کم پشت ماژول فیبر 3 پورت با کانکتور FC

توضیحات محصول

گرداننده‌های نوری Gezhi در مدارهای نوری و سیستم‌های ارتباطی نوری کاربردهای فراوانی برای هدایت سیگنال‌های نوری دوطرفه به پورت‌های مختلف دارند.

گرداننده نوری یک قطعه فیبر نوری ویژه است که می‌تواند برای جداسازی سیگنال‌های نوری که در جهت‌های مخالف در یک فیبر نوری حرکت می‌کنند، مورد استفاده قرار گیرد، مشابه عملکرد یک گرداننده الکترونیکی. گرداننده نوری یک دستگاه سه پورتی است که به گونه‌ای طراحی شده است که نور ورودی به هر پورت از پورت بعدی خارج می‌شود. این بدان معناست که اگر نور وارد پورت 1 شود از پورت 2 خارج می‌شود، اما اگر بخشی از نور خروجی به گرداننده بازتاب شود، از پورت 1 خارج نمی‌شود، بلکه از پورت 3 خارج می‌شود.

کاربردها
ضرب‌کننده افزودن-حذف

سنسورهای فیبر
سیستم‌های انتقال سیگنال دوطرفه
پمپاژ دوطرفه
دستگاه‌های جبران پراکندگی رنگی در خط کوپلینگ

ویژگی‌ها
اتلاف درج کم
PDL کم
جداسازی کانال بالا
بسته بندی فشرده
قابلیت اطمینان و پایداری بالا
مقرون به صرفه

مشخصات

پارامتر		درجه P
پیکربندی		پورت 1 به پورت 2 به پورت 3
طول موج عملیاتی (نانومتر)		1310±30 یا 1550±30 یا 1585±30
جداسازی (dB)	معمولی	0.6
	حداکثر	0.8
جداسازی معمول (dB)		≥50
حداقل جداسازی (dB)		≥40
کراس تاک (dB)		≥50
اتلاف وابسته به قطبش (dB)		<0.15
پراکنش حالت قطبش		<0.1
اتلاف بازگشتی (dB)		≥50
توان قابل تحمل (میلی‌وات)		500
دمای عملیاتی (درجه سانتی‌گراد)		-10~+75

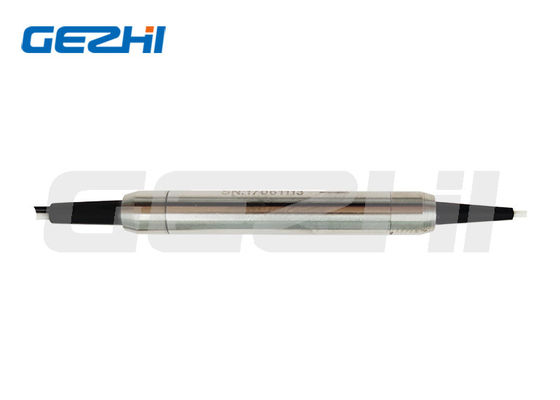

ابعاد بسته بندی (میلی‌متر)		Φ5.5xL50 یا Φ5.5xL63

نمودار کاربرد

همانطور که در تصویر نشان داده شده است: یک گرداننده در هر دو انتهای فیبر قرار دارد. هر گرداننده برای افزودن سیگنال در یک جهت و حذف سیگنال در جهت دیگر عمل می‌کند. مثال سمت چپ را ببینید.

گرداننده می‌تواند برای ارسال سیگنال‌های نوری از طریق یک فیبر واحد در دو جهت استفاده شود.

دایره نوری ۳ پورت با اتلاف درج کم، جداسازی کانال بالا و بسته‌بندی فشرده 0
