| Brand Name: | GEZHI or OEM |
| شماره مدل: | سیرکولاتور نوری 3 پورت |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

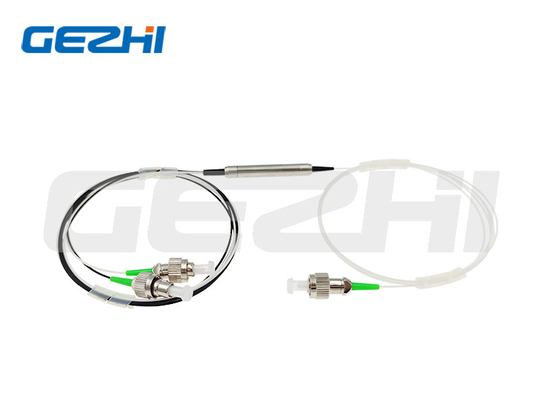

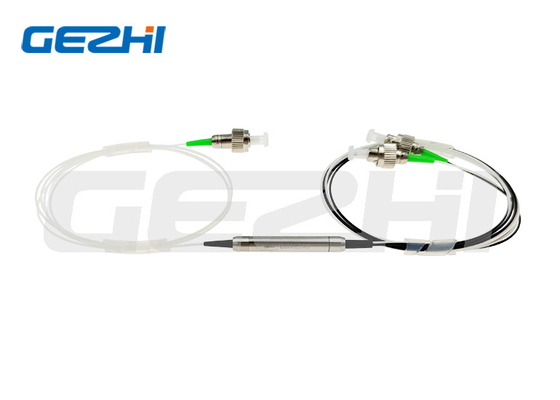

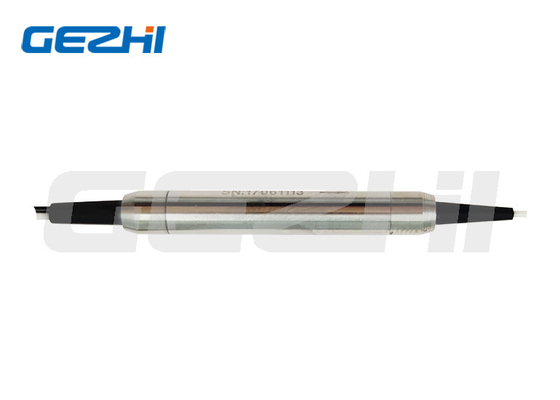

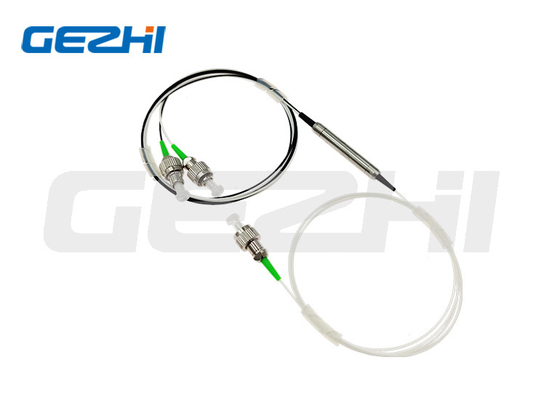

ماژول فیبر سیرکولاتور نوری 3 پورت با انعکاس کم پشت با کانکتور FC
توضیحات محصول
سیرکولاتورهای نوری Gezhi کاربردهای زیادی در مدارهای نوری و سیستم های ارتباطی نوری برای هدایت سیگنال های نوری دو طرفه به پورت های مختلف دارند.
سیرکولاتور نوری یک جزء فیبر نوری ویژه است که می تواند برای جدا کردن سیگنال های نوری که در جهت مخالف در یک فیبر نوری حرکت می کنند، مشابه عملکرد یک سیرکولاتور الکترونیکی استفاده شود.سیرکولاتور نوری یک دستگاه سه پورت است که به گونه ای طراحی شده است که نور ورودی به هر درگاهی از پورت بعدی خارج می شود.به این معنی که اگر نور وارد پورت 1 شود، از پورت 2 ساطع می شود، اما اگر مقداری از نور ساطع شده به سیرکولاتور منعکس شود، از پورت 1 خارج نمی شود، بلکه از پورت 3 خارج می شود.
برنامه های کاربردی
افزودن-افتاده چندگانه
سنسورهای فیبر
سیستم های انتقال سیگنال دو طرفه
پمپاژ دو طرفه
کوپلینگ درون خطی دستگاه های جبران پراکندگی رنگی
امکانات
از دست دادن درج کم
PDL کم
جداسازی کانال بالا
بسته فشرده
قابلیت اطمینان و پایداری بالا
مقرون به صرفه
مشخصات
| پارامتر | درجه P | |
| پیکربندی | پورت 1 به پورت 2 به پورت 3 | |
| طول موج عملیاتی (nm) | 30±1310 یا 30±1550 یا 30±1585 | |
| جداسازی (dB) | معمول | 0.6 |
| بیشترین | 0.8 | |
| جداسازی معمولی (dB) | ≥50 | |
| حداقل جداسازی (dB) | ≥40 | |
| Cross Talk (dB) | ≥50 | |
| تلفات وابسته به قطبش (dB) | <0.15 | |
| پراکندگی حالت قطبی | <0.1 | |
| ضرر برگشتی (dB) | ≥50 | |
| توان هندلینگ (mW) | 500 | |
| دمای عملیاتی (℃) | -10~75 | |
| ابعاد بسته بندی (میلی متر) | Φ5.5xL50 یا Φ5.5xL63 | |
نمودار کاربرد
همانطور که تصویر نشان می دهد: یک سیرکولاتور در دو انتهای فیبر قرار دارد.هر سیرکولاتور برای اضافه کردن سیگنال در یک جهت و حذف سیگنال در جهت دیگر عمل می کند.مثال سمت چپ را ببینید.
سیرکولاتور می تواند برای ارسال سیگنال های نوری از طریق یک فیبر واحد در دو جهت استفاده شود.
|
|
