| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-قرمز/آبی WDM |
| مقدار تولیدی: | 1 |
| قیمت: | Get Latest Price |
| Delivery Time: | 2 ~ 7 روز کاری |

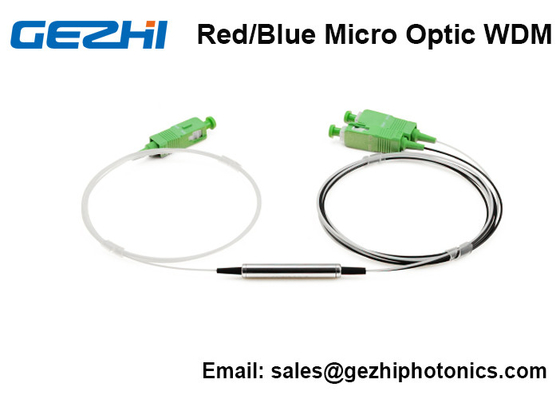

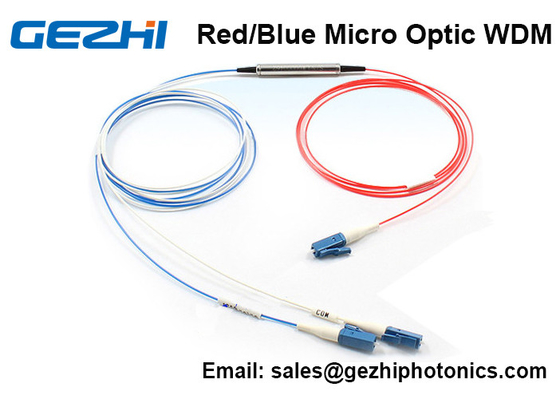

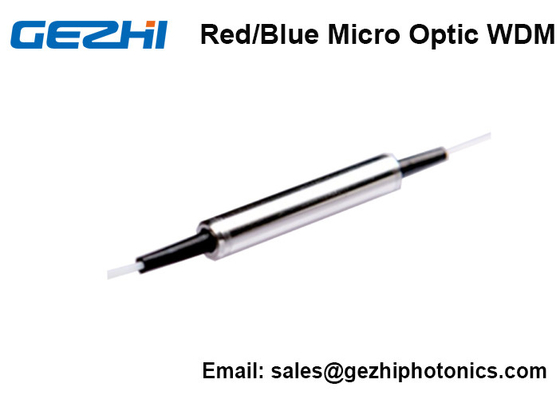

فیلتر میکرو اپتیک WDM 3 پورت C باند قرمز/آبی در سیستم DWDM
فیلتر باند قرمز/آبی GEZHI 1x2 DWDM یک دستگاه میکرو اپتیک غیرفعال مبتنی بر فناوری فیلتر لایه نازک سازگار با محیط زیست است.عمدتاً برای جدا کردن یا ترکیب سیگنال‌های طول موج باند قرمز و سیگنال‌های طول موج باند آبی در باند C، در سیستم‌های DWDM دو طرفه فیبر و سیستم تقویت توان بالا استفاده می‌شود.اجزاء با باند عبور گسترده، تلفات درج کم، تلفات برگشتی بالا، پایداری محیطی عالی و قابلیت جابجایی توان بالا مشخص می شوند.
در یک ماژول DWDM که از فیلتر قرمز/آبی استفاده می کند، ممکن است یک Mux با یک Demux ترکیب شود.به عنوان مثال، Mux کانال های DWDM را در باند قرمز ترکیب می کند، در حالی که Demux کانال های DWDM را در باند آبی جدا می کند.با استفاده از فیلتر قرمز/آبی، می‌توان کانال‌های انتقال قرمز و کانال‌های دریافت آبی را روی یک فیبر واحد ترکیب کرد.
امکانات
کاربرد
مشخصات عملکرد
| تایپ کنید | MWDM | ||
| طول موج کانال عبور | نانومتر | 1549.12~1562.83 (قرمز) | 1530.13~1541.55 (آبی) |
| طول موج کانال بازتابی | نانومتر | 1530.13~1541.55 (آبی) | 1549.12~1562.83 (قرمز) |
| از دست دادن درج کانال عبور | دسی بل | ≤0.50 | |
| از دست دادن درج کانال بازتاب | دسی بل | ≤0.40 | |
| کانال ریپل | دسی بل | ≤0.3 | |
| جداسازی کانال مجاور | دسی بل | ≥30 | |
| جداسازی کانال اکسپرس | دسی بل |
≥15
|
|
| PDL | دسی بل | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| پایداری حرارتی | دسی بل/℃ | 0.005 ≤ | |
| جهت دهی | دسی بل | ≥50 | |
| برگشت ضرر | دسی بل | ≥45 | |
| قدرت هندلینگ | میلی وات | 300 | |
| دمای عملیاتی | ℃ |
-30 ~ 80
|
|
| دمای ذخیره سازی | ℃ | -40~+85 | |
| حداکثرنیروی کششی | ن | 5 | |
| ابعاد بسته بندی | میلی متر | Φ5.5xL34(250um)/Φ5.5xL38(900um) | |
توجه: 1. از دست دادن درج شامل کانکتور نمی شود، هر کانکتور 0.2dB تلفات را اضافه می کند.
2. طول موج دیگر را می توان بنا به درخواست مشتری ساخته شده است.به عنوان مثال، L-Band R/B، C/L Band.
ترتیب اطلاعات
| طول موج | مشخصات بسته | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| R/B=طول موج قرمز/آبی |
1= Φ5.5mm×34mm 2= 90×20×10 میلی متر 3=100×80×10.5 میلی متر 4 = 120×80×18 میلی متر 5=140×115×18 میلی متر 6=19 اینچ 1U Rackmount X = دیگران |
9=9/125 X=دیگران |
25=250 میلی متر 90=900m 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
05=0.5 متر 10=1.0 متر 15=1.5 متر X=دیگران |
OO = هیچکدام FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=دیگران |
تصویر بیشتر:
|
|
