| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-16CH CWDM |
| مقدار تولیدی: | 1 |
| قیمت: | Get Latest Price |
| Delivery Time: | 2 ~ 7 روز کاری |
| Payment Terms: | T/T، Western Union، Paypal |

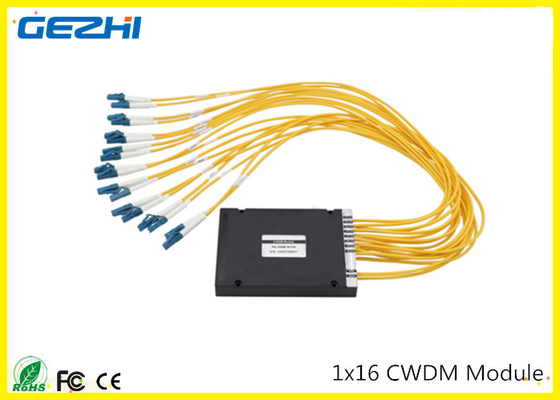

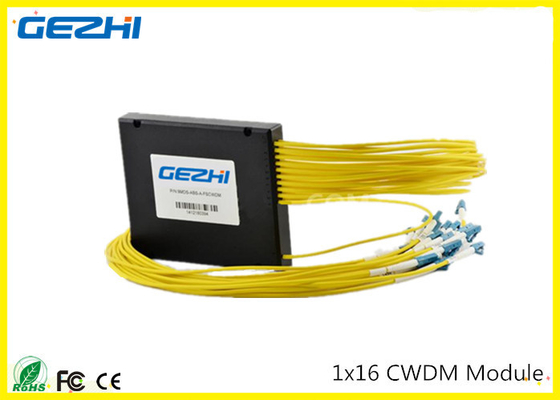

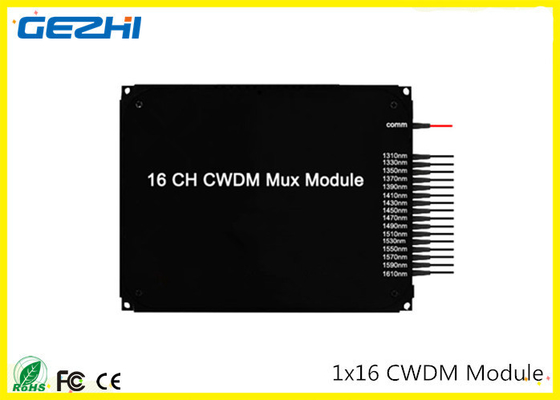

ماژول 1x16CH CWDM Mux/Demux
شرح:
فناوری‌های CWDM و DWDM راهی مؤثر برای به اشتراک گذاشتن یک جفت رشته فیبر و کنار هم قرار دادن رابط‌های ارتباطی مختلف مانند: 10G، SONET OC-192، STM-64، کانال فیبر 1G/2G/4G، اترنت گیگابیتی، OC3/OC12 یا OC48 ارائه می‌کنند. و E1/T1، فقط با استفاده از طول موج های مختلف نور برای هر کانال.
طیف محصولات ما شامل راه حل های بسیار مقرون به صرفه برای فناوری های CWDM و DWDM، با حداقل یا بدون مدیریت، اما همچنین راه حل های حرفه ای در کلاس حامل با عملکردهای مدیریت و نظارت کامل، افزونگی در فیبر و منابع تغذیه و مشخصات درجه Telco است که می تواند تا 80 کانال را طی کند ظرفیت DWDM 10G در یک مدار فیبر واحد.
محصولات WDM Optical Mux ما با راه حلی کم هزینه که امکان افزایش ظرفیت فیبر موجود را فراهم می کند، انعطاف پذیر هستند و با کاست ماژول پلاستیکی ABS، جعبه 19 اینچی قابل نصب در قفسه و بسته بندی استاندارد LGX در دسترس هستند. مهم نیست چه نوع اتصالاتی مانند FC وجود دارد. ، ST، SC، LC و غیره همه در دسترس هستند و همچنین می توانیم کانکتورهای مختلف را در یک دستگاه ترکیب کنیم.
برنامه CWDM Mux Demux:
مشخصات:
| پارامتر | واحد | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| ماکس | دیموکس | ماکس | دیموکس | ماکس | دیموکس | ماکس | دیموکس | ||||
| طول موج کانال | نانومتر | 1270~1610nm و 1271~1611 | |||||||||
| دقت طول موج مرکز | نانومتر | 0.5± | |||||||||
| فاصله کانال | نانومتر | 20 | |||||||||
| باند عبور کانال (@-0.5dB پهنای باند) | نانومتر | > 13 | |||||||||
| از دست دادن درج | دسی بل | 0.8 | 1.5 | 2.5 و 1.8 | 5.2 و 3.5 | ||||||
| کانال ریپل | دسی بل | 0.3 | |||||||||
| انزوا | مجاور | دسی بل | N/A | > 30 | N/A | > 30 | N/A | > 30 | N/A | > 30 | |
| غیر مجاور | دسی بل | N/A | > 40 | N/A | > 40 | N/A | > 40 | N/A | > 40 | ||
| حساسیت دمایی از دست دادن اینرسی | دسی بل/℃ | <0.005 | |||||||||
| تغییر دمای طول موج | نانومتر/℃ | <0.002 | |||||||||
| از دست دادن وابسته به قطبش | دسی بل | <0.1 | |||||||||
| پراکندگی حالت قطبی | دسی بل | <0.1 | |||||||||
| جهت دهی | دسی بل | > 50 | |||||||||
| برگشت ضرر | دسی بل | > 45 | |||||||||
| حداکثر قدرت هندلینگ | میلی وات | 300 | |||||||||
| دمای عملیاتی | ℃ | -5~+75 | |||||||||
| دمای ذخیره سازی | ℃ | -40 تا 85 | |||||||||

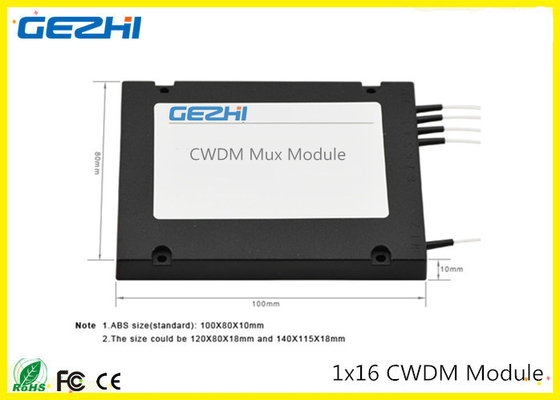

| ابعاد بسته | میلی متر | L100xW80xH10 | L141xW115xH18 | ||||||||
توجه داشته باشید:
1. بدون اتصال دهنده مشخص شده است.اضافه کردن 0.2dB تلفات اضافی در هر کانکتور.
2.ما می توانیم راه حل کم درج را نیز بسازیم.برای اطلاعات بیشتر، لطفا به آدرس shirley@gezhiphotonics.com ایمیل بزنید
جزئیات پانل جلو:
تصویر 4CH Dual Fiber CWDM، به عنوان مرجع
①پورت مشترک:
SC، FC، LC، ST با اتصالات UPC/APC موجود است.
② پورت مانیتور:
مانیتور پورت، درصد ضربه متفاوت برای انتخاب شما (5% 1%)
SC، FC، LC، ST با اتصالات UPC/APC موجود است.
③ ارتقا پورت:
پورت را ارتقا دهید، ایزوله متفاوت برای انتخاب شما (<15dB,15dB~30dB,30dB~40dB,50dB)
SC، FC، LC، ST با اتصالات UPC/APC موجود است.
④پورت استاندارد 1310 نانومتر/1550 نانومتر:
پورت باند عبور 1310 نانومتری: جداسازی متفاوت برای انتخاب شما (15dB~30dB,30dB~40dB)، در عین حال پهنای باند متفاوت برای انتخاب شما (±50nm،±6.5nm)
پورت باند عبور 1550 نانومتری: ایزوله متفاوت برای انتخاب شما (15dB~30dB,30dB~40dB)، در عین حال پهنای باند متفاوت برای انتخاب شما (±50nm،±6.5nm)
SC، FC، LC، ST با اتصالات UPC/APC موجود است.
⑤ پورت Mux/Demux برای طول موج های خاص:
هجده طول موج مرکزی از 1270 نانومتر تا 1610 نانومتر در دسترس است که هر مرحله برای انتخاب شما 20 نانومتر است.
SC، FC، LC، ST با اتصالات UPC/APC موجود است.
ترتیب اطلاعات:
| CWDM | XX | ایکس | XX | ایکس | ایکس | XX |
| تعداد کانال ها |
Confi -گوشی |
کانال 1 | نوع فیبر | طول فیبر | رابط ورودی/خروجی | |
|
04=4 کانال 08=8 کانال 16=16 کانال 18=18 کانال N=N کانال |
M=Mux D=Demux O=OADM |
27=1270 نانومتر …… 47=1470 نانومتر 49=1490 نانومتر …… 61=1610 نانومتر SS=special |
1=الیاف برهنه لوله شل 2=900m کابل 3=2mm کابل 4=3 میلی متر |
1=1 متر 2=2 متر S=مشخص کنید |
0 = هیچ 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=مشخص کنید |
|
|
