| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-16CH CWDM |
| مقدار تولیدی: | 1 |
| قیمت: | Get Latest Price |
| Delivery Time: | 2 ~ 7 روز کاری |
| Payment Terms: | T/T، Western Union، Paypal |
دستگاه غیرفعال 1x16 CWDM Mux Demux برای شبکه WDM، سیستم CATV.
توضیحات محصول
GEZHI Photonics طیف کاملی از واحدهای CWDM Mux-Demux و Optical Add Drop Multiplexer (OADM) را برای سازگاری با انواع برنامه ها و راه حل های شبکه ارائه می دهد.برخی از رایج ترین آنها عبارتند از: اترنت گیگابیت و 10G، SDH/SONET، ATM، ESCON، کانال فیبر، FTTx و CATV.
مالتی پلکسر تقسیم طول موج درشت GEZHI (CWDM Mux/Demux) از فناوری پوشش لایه نازک و طراحی اختصاصی بسته بندی میکرو اپتیک اتصال فلزی غیر شار استفاده می کند.تلفات درج کم، ایزوله کانال بالا، باند عبور گسترده، حساسیت دمای پایین و مسیر نوری بدون اپوکسی را فراهم می کند.
محصولات CWDM Mux Demux ما تا 16 کانال یا حتی 18 کانال را روی یک فیبر ارائه می دهند.با توجه به اینکه در شبکه‌های WDM به تلفات درج کم نیاز است، می‌توانیم «Skip Component» را در یک ماژول CWDM Mux/Demux اضافه کنیم تا IL را به عنوان یک گزینه کاهش دهیم.نوع بسته استاندارد CWDM Mux/Demux عبارتند از: بسته جعبه ABS، بسته LGX و رک مانت 19 اینچی.
امکانات
* از دست دادن درج کم
* محدوده طول موج گسترده
* تداخل کم
* پایداری بالا، قابلیت اطمینان بالا
* بدون اپوکسی در مسیر نوری
* ضامن و غیر گیر
برنامه های کاربردی
* مانیتورینگ خط
* شبکه WDM
* مخابرات
* برنامه سلولی
* تقویت کننده فیبر نوری
* شبکه دسترسی
پارامتر فنی
| پارامتر | واحد | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| ماکس | دیموکس | ماکس | دیموکس | ماکس | دیموکس | ماکس | دیموکس | ||||
| طول موج کانال | نانومتر | 1270~1610nm و 1271~1611 | |||||||||
| دقت طول موج مرکز | نانومتر | 0.5± | |||||||||
| فاصله کانال | نانومتر | 20 | |||||||||
| باند عبور کانال (@-0.5dB پهنای باند) | نانومتر | > 13 | |||||||||
| از دست دادن درج | دسی بل | 0.8 | 1.5 | 2.5 و 1.8 | 5.2 و 3.5 | ||||||
| کانال ریپل | دسی بل | 0.3 | |||||||||
| انزوا | مجاور | دسی بل | N/A | > 30 | N/A | > 30 | N/A | > 30 | N/A | > 30 | |
| غیر مجاور | دسی بل | N/A | > 40 | N/A | > 40 | N/A | > 40 | N/A | > 40 | ||
| حساسیت دمایی از دست دادن اینرسی | دسی بل/℃ | <0.005 | |||||||||
| تغییر دمای طول موج | نانومتر/℃ | <0.002 | |||||||||
| از دست دادن وابسته به قطبش | دسی بل | <0.1 | |||||||||
| پراکندگی حالت قطبی | دسی بل | <0.1 | |||||||||
| جهت دهی | دسی بل | > 50 | |||||||||
| برگشت ضرر | دسی بل | > 45 | |||||||||
| حداکثر قدرت هندلینگ | میلی وات | 300 | |||||||||
| دمای عملیاتی | ℃ | -5~+75 | |||||||||
| دمای ذخیره سازی | ℃ | -40 تا 85 | |||||||||
| ابعاد بسته | میلی متر | L100xW80xH10 | L141xW115xH18 | ||||||||

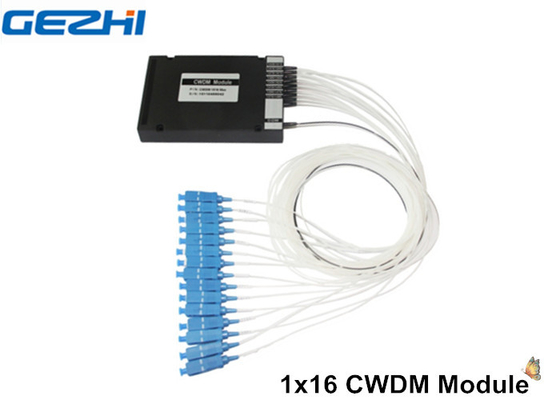

تصویر محصول
CWDM Mux Demux Passive System
ترتیب اطلاعات
| CWDM | XX | ایکس | XX | ایکس | ایکس | XX |
| تعداد کانال ها |
Confi -گرداندن |
کانال 1 | نوع فیبر | طول فیبر | رابط ورودی/خروجی | |
|
04=4 کانال 08=8 کانال 16=16 کانال 18=18 کانال N=N کانال |
M=Mux D=Demux O=OADM |
27=1270 نانومتر …… 47=1470 نانومتر 49=1490 نانومتر …… 61=1610 نانومتر SS=special |
1=الیاف برهنه لوله شل 2=900m کابل 3=2mm کابل 4=3 میلی متر |
1=1 متر 2=2 متر S=مشخص کنید |
0 = هیچ 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=مشخص کنید |
|
|
