| Brand Name: | GEZHI or OEM |
| شماره مدل: | ماژول 1x4 CH CCWDM |
| مقدار تولیدی: | 1 برای ماژول CH CCWDM 1x4 |
| قیمت: | Get Latest Price |
| Delivery Time: | 2 ~ 7 روز کاری |

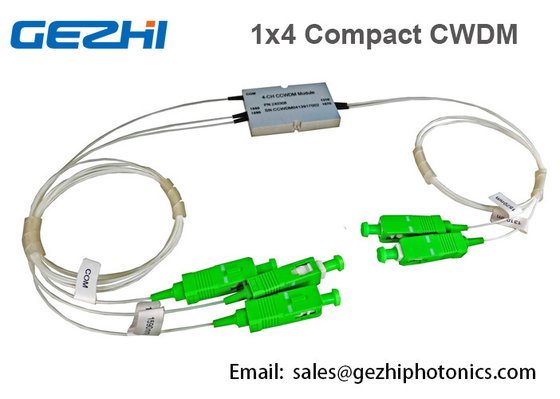

ماژول 1x4 CH نوری CCWDM Mux / Demux در شبکه نوری غیرفعال
CCWDM های GEZHI Photonics.مالتی پلکسرهای تقسیم طول موج درشت فشرده یا CCWDM، ماژول های نوری یکپارچه هستند که برای بهبود قابل توجه عملکرد نوری و در عین حال کاهش هزینه های تولید، در بسته ای کمتر از 1/4 اندازه ماژول های CWDM معمولی طراحی شده اند.
CCWDM های ما دارای دقت و پایداری طول موج بالا، تلفات درج کم، ایزوله بالا، تلفات وابسته به قطبش کم و مسیر نوری بدون اپوکسی هستند.CCWDM واجد شرایط Telcordia 1209/1221 ما بر روی پلت فرم نیمکت نوری اختصاصی GEZHI Photonics ساخته شده است و ما معتقدیم که کمترین ردپایی را در بین CWDM های مشابه دارد.با فاصله کانال 20 نانومتر و ویژگی‌های باند پهن، امکان استفاده از دیتاکام یا برنامه‌های شبکه مخابراتی با لیزرهای خنک‌نشده کم‌هزینه را فراهم می‌کند.این CCWDM Mux/Demuxes در چهار یا هشت کانال در دسترس هستند و شامل یک پورت توسعه برای سیستم های 16 کانالی می باشند.
امکانات
برنامه های کاربردی
مولفه های:
| شرح | واحد | حداقل | معمول | حداکثر | ||
| از دست دادن کانال اختیاری | دسی بل | 0.8 | 1.0 | |||
| عرض باند عبور | نانومتر | 13 | ||||
| صافی | دسی بل | 0.3 | 0.5 | |||
| جداسازی کانال مجاور | دسی بل | 30 | 35 | |||
| جداسازی کانال غیر مجاور | دسی بل | 40 | 45 | |||
| جهت دهی | دسی بل | 55 | ||||
| PDL | دسی بل | 0.2 | ||||
| PMD | ps | 0.2 | ||||
| حداکثرقدرت | میلی وات | 300 | ||||
| از دست دادن درج کانال عبور | پ | دسی بل | 0.8 | 1.0 | ||
| آ | 1.0 | 1.5 | ||||
| طول موج کانال | نانومتر |
1471 1491 1511 1531 1551 1571 1591 1611 می توان در صورت درخواست یا هر 4 کانال بین 1260-1625 انتخاب کرد |
||||
| دمای عملیاتی | درجه سانتی گراد | 0 ~ 70 | ||||
| دمای ذخیره سازی | درجه سانتی گراد | -40 ~ 85+ | ||||
| بسته | میلی متر | 44(L)X28(W)X6(H) | ||||
CWDM مقایسه CCWDM
شایان ذکر است که اگرچه فناوری CWDM برای مدت طولانی بسیار محبوب نبوده است، اما زمانی که مهر و موم تقاضای CWDM بود، توسعه دهندگان فناوری را برای ایجاد مالتی پلکسر "به روز رسانی" کرده اند.
برخلاف فناوری فیلتر CWDM آبشاری اثبات شده "قدیمی"، مالتی پلکسرهای پیشرفته CWDM که با فناوری مسطح تولید می شوند.
این فناوری شامل ایجاد یک موجبر مسطح پیچیده است که با فیلترهای لایه نازک و کولیماتورها تکمیل می شود.دستگاه های مالتی پلکس ساخته شده با استفاده از این فناوری، مولتی پلکسرهای CCWDM (CompactCWDM) نامیده می شوند.
تصویر بالا ساختار داخلی مالتی پلکسرهای CWDM است.در سمت چپ - کلاسیک بر اساس مرحله فیلتر مالتی پلکسر CWDM، سمت راست - مالتی پلکسر CCWDM.
مالتی پلکسرهای CCWDM در بالا در وهله اول به دلیل اندازه آنها محبوب نبودند - کمی بزرگتر از یک جعبه کبریت.
ارائه دهندگان خدمات اینترنتی مهندسان نسبت به چنین دستگاه کوچکی محتاط هستند، که علاوه بر این، تعمیر آن در یک پچ پنل استاندارد دشوار بود.
ابعاد صفحه بندی:
اطلاعات سفارش:
| CCWDM4+1- | XXXX- | ایکس- | ایکس- | XX- | ایکس- | ایکس |
|
|
طول موج | مقطع تحصیلی | نوع Pigtail | طول | اتصال دهنده | بسته بندی |
|
1471 1491 1611 |
پ آ |
0 = فیبر لخت لوله شل 1=900m کابل 2=2 میلی متر کابل 3=3 میلی متر |
05=0.5 متر 10=1.0 متر 15=1.5 متر |
0 = هیچ 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6 = دیگران |
0=استاندارد 1=Specia |
|
|
