| Brand Name: | GEZHI or OEM |
| شماره مدل: | 1x8 فشرده CWDM |
| مقدار تولیدی: | 1 عدد برای 1x8 Compact CWDM |
| قیمت: | Get Latest Price |
| Delivery Time: | 2 ~ 7 روز کاری |

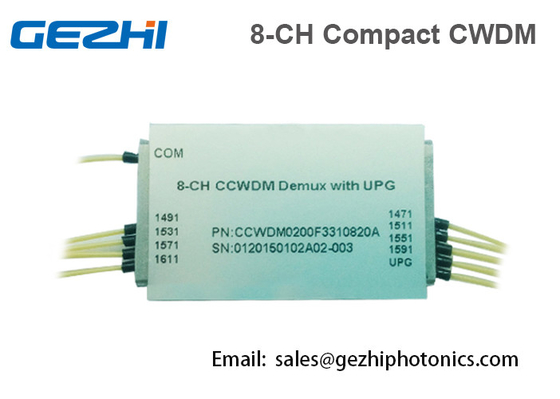

فیبر CCWDM ماژول 1x8 کانال نوری Multiplexer اندازه کوچک
مولتی پلکسر تقسیم طول موج درشت فشرده (CCWDM) در حال گسترش پهنای باند شبکه های ارتباطی مترو/دسترسی است.CCWDM GEZHI Photonics مبتنی بر فناوری فیلتر لایه نازک و بسته‌بندی میکرو نوری باندینگ فلزی است.GEZHI Photonics'CCWDM با کیفیت بالا با پهنای باند کانال مسطح، پیکربندی کانال انعطاف پذیر، از دست دادن درج کم و ایزوله بالا را ارائه می دهد.این طراحی شده است تا ظرفیت را به راحتی با رشد سیستم ارتقا دهد.تمامی محصولات Fooxtek در مسیر نوری فاقد اپوکسی هستند.
امکانات
کاربرد
مولفه های:
| پارامتر | ارزش | |||||||
| شماره کانال | 4 | 8 | 8 (+E1) | 8 (+E2) | ||||
| طول موج مرکزی (nm) | 1270,1290...1610 یا 1271,1291...1611 | |||||||
| باند عبور (nm) | کانال | حداقل | +/-6.5 | |||||
|
ارتقا دهید بندر |
حداقل | - | 1310+/-50 | 1260 تا 1457 | ||||
|
انزوا(dB) |
ماکس |
مجاور کانال |
حداقل | 30 | ||||
|
غیرمجاور کانال |
حداقل | 40 | ||||||
|
ارتقا دهید بندر |
حداقل | 15 | ||||||
| دیموکس |
مجاور کانال |
حداقل | 30 | |||||
|
غیر مجاور کانال |
حداقل | 40 | ||||||
|
ارتقا دهید بندر |
حداقل | 15 | ||||||
|
درج ضرر - زیان (dB) |
کانال | حداکثر | 1.0 | 1.5 | 1.6 | 1.8 | ||
|
ارتقا دهید بندر |
حداکثر | - | 1.2 | |||||
| ریپل در باند عبور (dB) | حداکثر | 0.3 | ||||||
| جهت دهی (dB) | حداقل | 50 | ||||||
|
قطبی شدن از دست دادن وابستگی (dB) |
حداکثر | 0.15 | ||||||
|
حالت پلاریزاسیون پراکندگی (GD) ps |
حداکثر | 0.1 | ||||||
| ضرر برگشتی (dB) | حداقل | 45 | ||||||
| نوع فیبر |
SMF-28 در راه است با لوله شل 900 میلی متر |
|||||||
| طول فیبر (متر) | 1.0+/-0.1 | |||||||
| توان هندلینگ (mW) | حداکثر | 500 | ||||||
| دمای عملیاتی(درجه سانتیگراد) | -10~70 | |||||||
| دمای ذخیره سازی(درجه سانتیگراد) | -40~+85 | |||||||
| ابعاد بسته بندی (میلی متر) | L44xW28xH26 | |||||||
توجه داشته باشید:
1. تمام مشخصات شامل اثر دمای عملیاتی و تمام حالت های پلاریزاسیون می باشد.
2. مقادیر ارجاع شده بدون اتصال دهنده و تلفات درج برای یک جفت کانکتور 0.20dB (معمولی) و 0.30dB (حداکثر) است.
3. طول فیبر شامل چکمه لاستیکی و فاقد اتصال است.
IL معمولی بالای 40- تا 85 درجه سانتیگراد از CCWDM 8ch
ابعاد صفحه بندی:
برنامه CCWDM در FTTA
اطلاعات سفارش:
| CCWDM8- | XXXX- | ایکس- | ایکس- | XX- | ایکس- | ایکس |
| طول موج | مقطع تحصیلی | نوع Pigtail | طول | اتصال دهنده | بسته بندی | |
|
1471 1491 1611 |
پ آ |
0 = فیبر لخت لوله شل 1=900m کابل 2=2 میلی متر کابل 3=3 میلی متر |
05=0.5 متر 10=1.0 متر 15=1.5 متر |
0 = هیچ 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6 = دیگران |
0=استاندارد 1=ویژه |
خط تولید
|
|
