| Brand Name: | GEZHI or OEM |
| شماره مدل: | ماژول 8CH CCWDM |
| مقدار تولیدی: | 1 عدد برای 8CH CCWDM |
| قیمت: | Get Latest Price |
| Delivery Time: | 2 ~ 7 روز کاری |

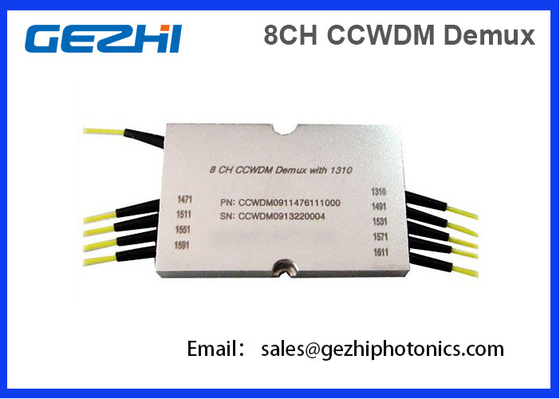

مولتی پلکسر تقسیم طول موج درشت ماژول 8CH CCWDM
مینی CCWDM(Multiplexers Compact Coasrse Wavelength Division) در یک طراحی جمع و جور با صرفه جویی در فضا و ایده آل برای کاربردهای نصب در سینی ارائه می شوند.Mini CCWDM با پورت ارتقا در دسترس هستند.این فناوری جدید GEZHI Photonics است.ماژول CWDM معمولی را مقایسه کنید، اندازه آن فشرده تر است.
و کاهش درج کم و ایزوله بالا.
شبکه‌های مولتی‌پلکسی تقسیم طول موج درشت (CWDM) به ماژول‌های مالتی پلکسر/دممولتی‌پلکسر (MUX/DEMUX) برای ترکیب و تقسیم سیگنال‌های نوری چند طول موج نیاز دارند.این ماژول ها به طور کلی نامیده می شوندCWDM MUX/DEMUX.همراه با اپتیک غیرفعال بسیار قابل اعتماد (به عنوان مثال،فرستنده و گیرنده CWDM SFP/SFP+ماژول‌های CWDM MUX/DEMUX به اپراتورها اجازه می‌دهند تا از پهنای باند فیبر موجود در معماری‌های حلقه محلی و سازمانی استفاده کامل کنند.GEZHI Photonics مجموعه‌ای از ماژول‌های CWDM MUX/DEMUX را با بیش از 18 کانال (با فاصله 20 نانومتر) در پیکربندی‌های سیمپلکس یا دوبلکس ارائه می‌کند.
برنامه های کاربردی
• شبکه های CWDM دسترسی / مترو
• WDM PON
• شبکه های سازمانی
امکانات
مولفه های:
| شرح | واحد | حداقل | معمول | حداکثر | |||
| از دست دادن کانال اختیاری | دسی بل | 1.0 | 1.5 | ||||
| عرض باند عبور | نانومتر | 13 | 15 | ||||
| صافی | دسی بل | 0.3 | 0.5 | ||||
| جداسازی کانال مجاور | دسی بل | 30 | 35 | ||||
| جداسازی کانال غیر مجاور | دسی بل | 35 | 40 | ||||
| جهت دهی | دسی بل | 50 | |||||
| PDL | دسی بل | 0.2 | |||||
| PMD | ps | 0.2 | |||||
| حداکثرقدرت | میلی وات | 300 | |||||
| از دست دادن درج کانال عبور | پ | دسی بل | 1.0 | 1.5 | |||
| آ | 1.5 | 2.5 | |||||
| طول موج کانال | نانومتر |
1471 1491 1511 1531 1551 1571 1591 1611 می توان در صورت درخواست یا هر 4 کانال بین 1260-1625 انتخاب کرد |
|||||
| دمای عملیاتی | درجه سانتی گراد | -10 ~ 70+ | |||||
| دمای ذخیره سازی | درجه سانتی گراد | -40 ~ 85+ | |||||
| بسته | میلی متر | 44(L)X28(W)X6(H) | |||||
طیف ماژول 8ch CCWDM
ابعاد صفحه بندی:
برنامه CWDM در سیستم شبکه
اطلاعات سفارش:
| CCWDM8- | XXXX- | ایکس- | ایکس- | XX- | ایکس- | ایکس |
| طول موج | مقطع تحصیلی | نوع Pigtail | طول | اتصال دهنده | بسته بندی | |
|
1471 1491 1611 |
پ آ |
0 = فیبر لخت لوله شل 1=900m کابل 2=2 میلی متر کابل 3=3 میلی متر |
05=0.5 متر 10=1.0 متر 15=1.5 متر |
0 = هیچ 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6 = دیگران |
0=استاندارد 1=ویژه |
|
|
